Przepustnica międzykołnierzowa ERA PN10 EPDM PVC-U z przekładnią d160 mm

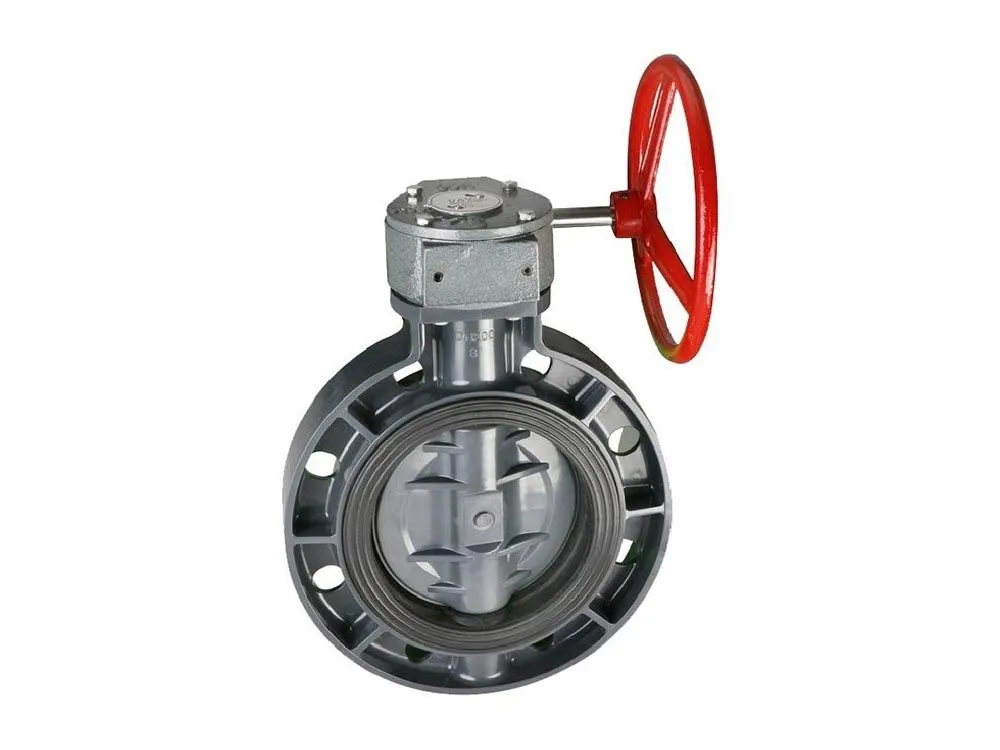

Przepustnica ERA d160 z ręczną przekładnią

Przepustnica międzykołnierzowa, określana również jako przepustnica motylkowa, wykorzystuje obracaną tarczę umieszczoną w świetle przepływu. Zmiana położenia tarczy pozwala otworzyć lub zamknąć przepływ oraz ustawić jej położenie pośrednie.

W tej wersji ruch tarczy realizowany jest za pomocą ręcznej przekładni. Pokrętło przekładni służy do kontrolowanego ustawiania położenia przepustnicy i zastępuje bezpośrednie sterowanie dźwignią stosowane w innych wersjach przepustnic.

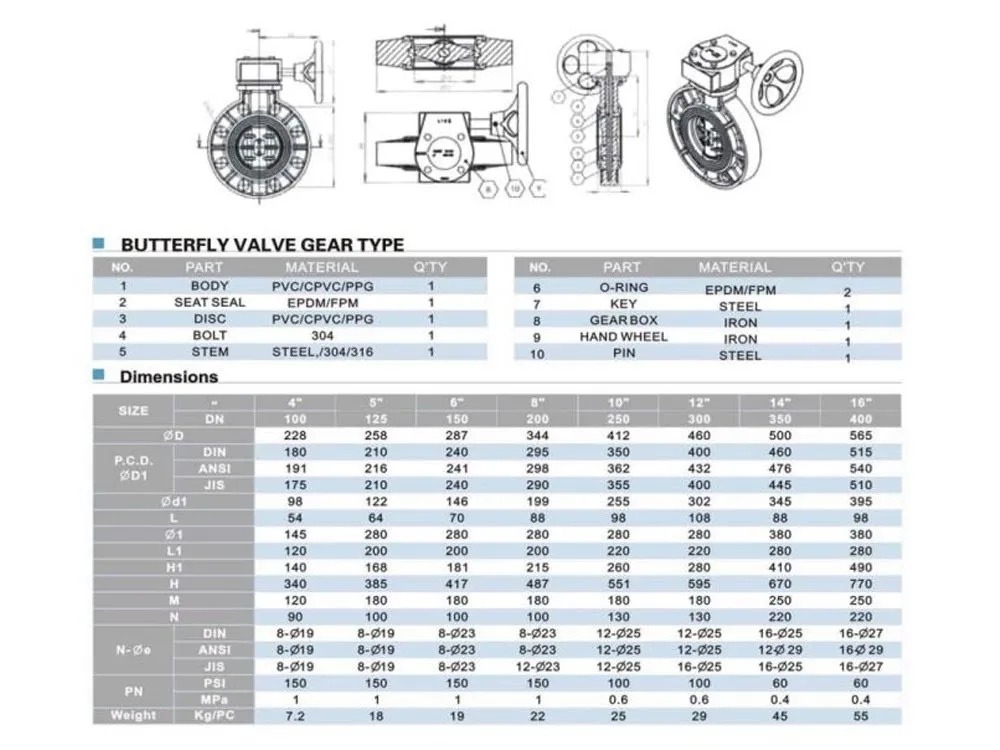

Najważniejsze parametry

Przekładnia do ręcznego sterowania przepustnicą

Ręczna przekładnia przenosi ruch pokrętła na oś tarczy przepustnicy i pozwala kontrolowanie ustawiać jej położenie. Rozwiązanie jest szczególnie praktyczne przy większych średnicach armatury, gdzie obsługa za pomocą bezpośredniej dźwigni byłaby mniej wygodna.

Zabudowa międzykołnierzowa

Korpus przepustnicy montuje się pomiędzy dwoma połączeniami kołnierzowymi. Sama przepustnica nie posiada króćców przeznaczonych do bezpośredniego wklejenia w rurociąg.

Tuleja kołnierzowa i kołnierz są osobnymi elementami. Tuleje łączy się z rurociągiem PVC-U, natomiast kołnierze po skręceniu utrzymują i dociskają korpus przepustnicy pomiędzy obiema stronami instalacji.

Montaż przepustnicy z przekładnią

1. Dobierz przepustnicę oraz elementy połączenia kołnierzowego do instalacji PVC-U d160.
2. Tuleje kołnierzowe połącz z rurociągiem zgodnie z zasadami montażu stosowanego systemu PVC-U.
3. Umieść przepustnicę centralnie pomiędzy przygotowanymi połączeniami kołnierzowymi.
4. Przed ostatecznym skręceniem sprawdź, czy tarcza może swobodnie wykonywać pełny zakres ruchu i nie koliduje z elementami połączenia.
5. Śruby dokręcaj równomiernie i naprzemiennie, aby uzyskać równy docisk bez nadmiernego obciążania elementów PVC-U.
6. Nie używaj przekładni do wymuszania ruchu tarczy, jeżeli podczas pracy występuje wyraźny opór – najpierw sprawdź prawidłowe ustawienie i zabudowę przepustnicy.
7. Po zakończeniu montażu sprawdź szczelność połączenia oraz pełny zakres otwierania i zamykania przepustnicy.

Do wykonania zabudowy dobierz odpowiednie połączenia kołnierzowe PVC-U, dopasowane do średnicy instalacji.
