Filtr piaskowy do basenu Emaux V400 – 6,48 m³/h, D410

Emaux V400 to filtr piaskowy z zaworem górnym, przeznaczony do mechanicznego oczyszczania wody w małych i średnich basenach prywatnych. Model osiąga maksymalną wydajność 6,48 m³/h, ma zbiornik o średnicy 410 mm i współpracuje z instalacją basenową 50 mm.

Filtr jest przeznaczony orientacyjnie do basenów o objętości do około 26 m³. Do prawidłowej pracy wymaga około 35 kg złoża filtracyjnego o zalecanej frakcji 0,5–0,8 mm. Złoże nie znajduje się w zestawie i należy zamówić je osobno.

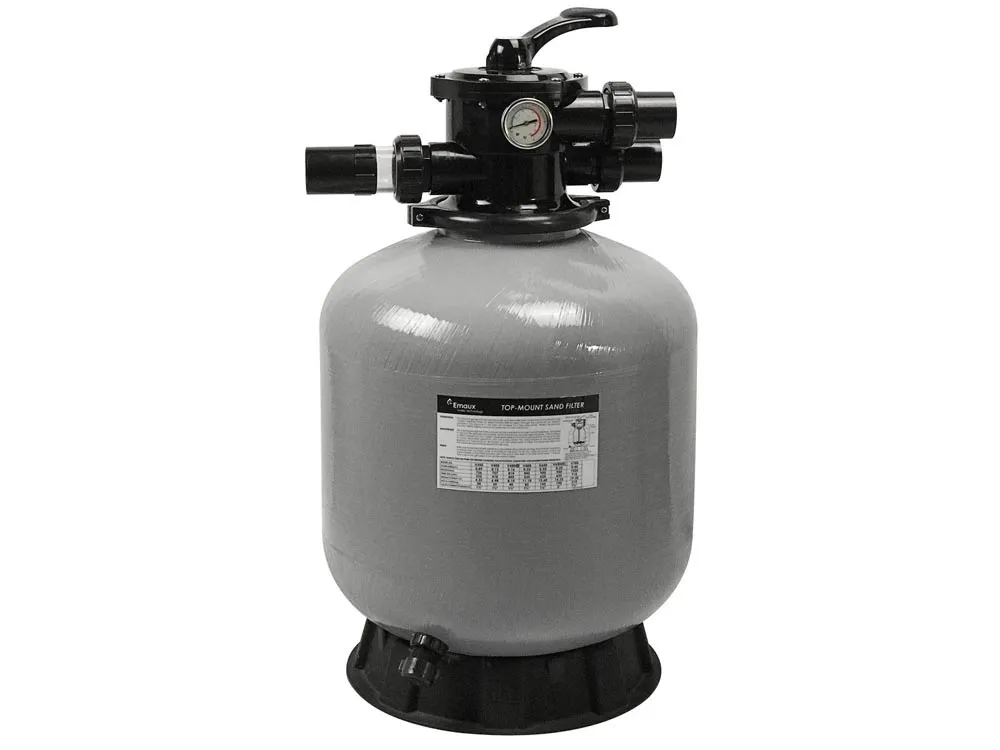

Zbiornik wykonano z żywicy i włókna szklanego, wykorzystując technologię automatycznego nawijania włókna. Konstrukcja jest odporna na korozję i promieniowanie UV. Filtr jest wyposażony w górny zawór 6-drogowy, manometr, wewnętrzny kolektor oraz stabilną podstawę.

Do jakiego basenu pasuje filtr Emaux V400?

Emaux V400 jest przeznaczony przede wszystkim do niewielkich i średnich basenów prywatnych o objętości do około 22–26 m³. Sprawdzi się w instalacji wykonanej w średnicy 50 mm, w której rzeczywisty przepływ wody nie przekracza 6,48 m³/h.

Model będzie odpowiedni między innymi do:

• niewielkiego basenu ogrodowego lub przydomowego,
• basenu rodzinnego użytkowanego sezonowo,
• małego basenu wbudowanego,
• SPA lub niewielkiej niecki rekreacyjnej,
• instalacji hydraulicznej wykonanej w średnicy 50 mm,
• układu wymagającego większej wydajności niż w modelu V350.

Przy maksymalnej wydajności 6,48 m³/h filtr może teoretycznie przetłoczyć około 25,9 m³ wody w ciągu czterech godzin. Podany zakres do około 26 m³ należy jednak traktować orientacyjnie. Rzeczywisty czas pełnego obiegu zależy od wydajności pompy w punkcie pracy, długości przewodów, liczby kolan, wysokości podnoszenia oraz oporów pozostałych urządzeń.

Jeżeli basen ma objętość zbliżoną do 26 m³, jest intensywnie użytkowany albo znajduje się w miejscu narażonym na dużą ilość pyłu, liści i innych zanieczyszczeń, warto rozważyć większy model V450. Większa powierzchnia filtracji i ilość złoża zapewniają większy zapas eksploatacyjny.

V400 jest samym filtrem i nie zawiera pompy. Pompę należy dobrać osobno, uwzględniając jej rzeczywistą wydajność po podłączeniu całej instalacji. Wartość podana w nazwie pompy nie zawsze odpowiada przepływowi uzyskiwanemu podczas pracy z filtrem, przewodami i armaturą.

Jak działa filtr piaskowy Emaux V400?

Filtr piaskowy nie wymusza obiegu wody samodzielnie. Za przepływ odpowiada pompa basenowa, która pobiera wodę ze skimmera, odpływu dennego lub innego punktu ssawnego, a następnie kieruje ją do zaworu zamontowanego na górze zbiornika.

W standardowym trybie FILTER woda przepływa przez warstwę złoża filtracyjnego. Pomiędzy jego ziarnami zatrzymywane są zanieczyszczenia mechaniczne, takie jak:

• piasek, kurz i drobny pył,
• fragmenty liści i roślin,
• włosy i pozostałości organiczne,
• część zawiesiny powodującej zmętnienie wody,
• zanieczyszczenia połączone przez prawidłowo zastosowany koagulant.

Oczyszczona woda trafia do dolnego kolektora, następnie przez rurę centralną i zawór wraca do instalacji oraz dysz napływowych basenu.

Filtracja mechaniczna nie zastępuje dezynfekcji. Filtr zatrzymuje przede wszystkim zanieczyszczenia stałe, natomiast za ograniczanie rozwoju bakterii, glonów i innych mikroorganizmów odpowiada właściwe uzdatnianie wody oraz utrzymywanie prawidłowego poziomu pH.

W miarę gromadzenia się zanieczyszczeń w złożu rosną opory przepływu i ciśnienie wskazywane przez manometr. Po pierwszym uruchomieniu warto zanotować ciśnienie pracy czystego filtra. Będzie ono punktem odniesienia przy określaniu momentu kolejnego płukania.

Wydajność, złoże i prawidłowa eksploatacja

Emaux V400 ma powierzchnię filtracyjną 0,13 m² i maksymalną wydajność 6,48 m³/h. Pompa współpracująca z filtrem nie powinna wymuszać większego rzeczywistego przepływu.

Zbyt wysoka prędkość przepływu może:

• pogorszyć skuteczność zatrzymywania drobnych zanieczyszczeń,
• zwiększyć ciśnienie w zbiorniku i przewodach,
• powodować wynoszenie drobnego złoża do basenu lub odpływu,
• nadmiernie obciążać zawór i połączenia hydrauliczne,
• utrudniać prawidłowe płukanie złoża.

Do napełnienia zbiornika potrzeba około 35 kg złoża o frakcji 0,5–0,8 mm. Można zastosować odpowiedni piasek kwarcowy albo kompatybilne złoże szklane zgodnie z zaleceniami producenta danego materiału.

Nie należy używać materiału filtracyjnego o przypadkowej granulacji. Zbyt drobne ziarna mogą przedostawać się przez szczeliny kolektora, natomiast zbyt grube ograniczają powierzchnię wychwytywania zanieczyszczeń i mogą pogarszać dokładność filtracji.

Przed wsypaniem złoża zbiornik należy częściowo napełnić wodą. Woda amortyzuje spadający materiał i ogranicza ryzyko uszkodzenia elementów wewnętrznych. Otwór rury centralnej należy zabezpieczyć przed przedostaniem się piasku.

Po pierwszym napełnieniu trzeba przeprowadzić płukanie wsteczne:

1. wyłączyć pompę filtracyjną,
2. ustawić zawór w pozycji BACKWASH,
3. uruchomić pompę i płukać złoże przez około 2 minuty, obserwując wodę we wzierniku,
4. wyłączyć pompę i ustawić zawór w pozycji RINSE,
5. uruchomić pompę na około 30–60 sekund,
6. ponownie wyłączyć pompę, ustawić FILTER i rozpocząć standardową filtrację.

Pompa musi być wyłączona przed każdą zmianą ustawienia zaworu. Obracanie dźwigni podczas pracy może spowodować gwałtowną zmianę ciśnienia, uszkodzenie uszczelki zaworu oraz nadmierne obciążenie instalacji.

Płukanie wsteczne należy wykonać po wyraźnym wzroście ciśnienia względem wartości odczytanej na czystym złożu albo po zauważalnym spadku przepływu na dyszach napływowych. Po każdym cyklu BACKWASH trzeba uruchomić krótki tryb RINSE.

Przed zimą filtr należy dokładnie przepłukać i całkowicie opróżnić. Korek spustowy powinien pozostać wyjęty, manometr należy zdemontować i przechowywać w miejscu chronionym przed mrozem, a zawór ustawić w pozycji zimowej wskazanej w instrukcji.

Zawór 6-drogowy, konstrukcja z włókna szklanego i dane techniczne

Emaux V400 ma górny zawór wielodrogowy. Takie rozwiązanie ogranicza szerokość całego urządzenia i ułatwia montaż w niewielkim pomieszczeniu technicznym. Nad filtrem należy jednak pozostawić wolną przestrzeń potrzebną do obsługi zaworu oraz wymiany złoża.

Zawór umożliwia korzystanie z sześciu podstawowych funkcji:

• FILTER – standardowa filtracja wody przez złoże,
• BACKWASH – płukanie złoża w przeciwnym kierunku i odprowadzanie brudu do odpływu,
• RINSE – dopłukanie i ułożenie złoża po funkcji BACKWASH,
• WASTE – wypompowywanie wody bez przepływu przez złoże,
• RECIRCULATE – obieg wody z pominięciem zbiornika filtracyjnego,
• CLOSED – zamknięcie przepływu przy wyłączonej pompie.

Zbiornik serii V wykonano z żywicy i włókna szklanego, nawijanego automatycznie wokół korpusu. Wzmocniona konstrukcja jest odporna na korozję, działanie chemii basenowej oraz promieniowanie UV. Maksymalne ciśnienie robocze wynosi 2,5 bar, a maksymalna temperatura wody 43°C.

Obejma mocująca zawór pozwala ustawić jego położenie względem instalacji. Manometr umożliwia kontrolowanie ciśnienia podczas pracy, natomiast wewnętrzny kolektor odpowiada za równomierne odbieranie przefiltrowanej wody.

Dane techniczne Emaux V400

Porównanie filtrów piaskowych Emaux V

Wskazówka eksperta – V400 czy V450?

V400 jest dobrym wyborem do basenu o objętości do około 26 m³, gdy rzeczywisty przepływ instalacji nie przekracza 6,48 m³/h. Przy basenie zbliżonym do górnej granicy warto jednak uwzględnić intensywność użytkowania i ilość zanieczyszczeń trafiających do wody.

Jeżeli pompa zapewnia przepływ wyższy niż 6,48 m³/h albo zależy Ci na większym zapasie powierzchni filtracyjnej, bardziej odpowiedni może być V450. Większy model mieści 45 kg złoża i osiąga wydajność 8,1 m³/h.

Pompy nie należy dobierać wyłącznie według maksymalnej wartości podanej w nazwie urządzenia. Trzeba sprawdzić jej charakterystykę i rzeczywisty punkt pracy po uwzględnieniu oporów filtra, rurociągu, zaworów oraz pozostałych elementów instalacji.
