Filtr piaskowy do basenu Emaux V800 – 24,9 m³/h, D800

Emaux V800 to wydajny filtr piaskowy z zaworem górnym, przeznaczony do mechanicznego oczyszczania wody w dużych basenach prywatnych. Model osiąga maksymalną wydajność 24,9 m³/h, ma zbiornik o średnicy 800 mm i współpracuje z instalacją basenową 63 mm.

Filtr jest przeznaczony orientacyjnie do basenów o objętości do około 100 m³. Do prawidłowej pracy wymaga około 355 kg złoża filtracyjnego o zalecanej frakcji 0,5–0,8 mm. Złoże nie znajduje się w zestawie i należy zamówić je osobno.

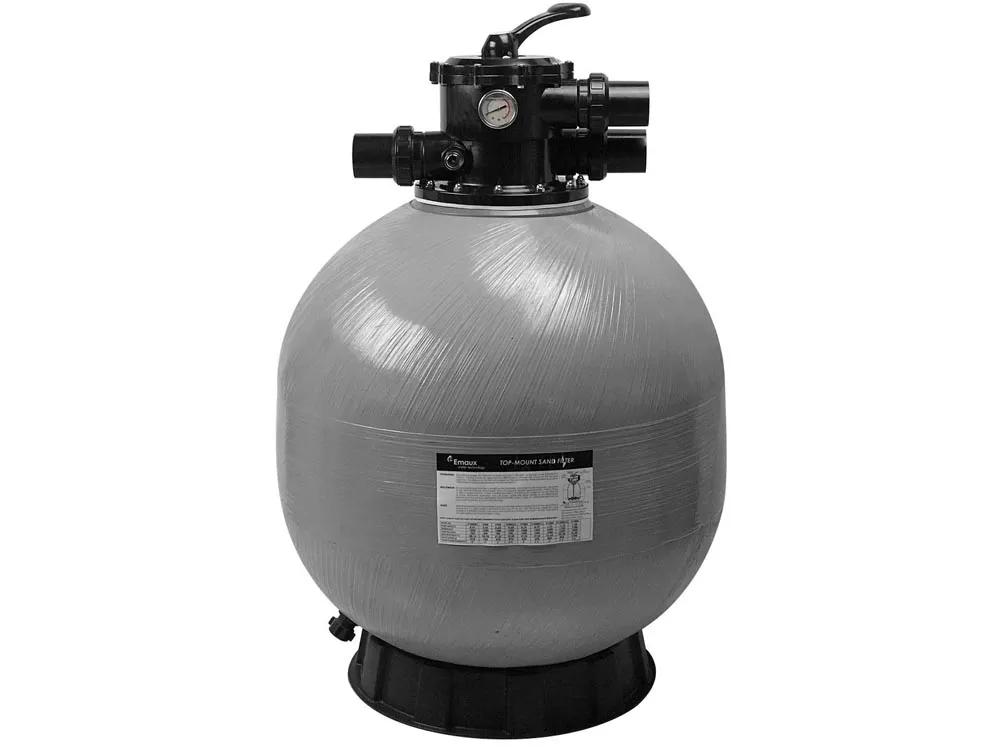

Zbiornik wykonano z żywicy i włókna szklanego z zastosowaniem technologii automatycznego nawijania włókna. Konstrukcja jest odporna na korozję i promieniowanie UV. Filtr jest wyposażony w górny zawór 6-drogowy, manometr, kolektor wewnętrzny oraz stabilną podstawę.

Do jakiego basenu pasuje filtr Emaux V800?

Emaux V800 jest przeznaczony przede wszystkim do dużych basenów prywatnych o objętości do około 90–100 m³. Sprawdzi się w instalacji wykonanej w średnicy 63 mm, w której rzeczywisty przepływ wody nie przekracza 24,9 m³/h.

Model będzie odpowiedni między innymi do:

• dużego basenu rodzinnego lub ogrodowego,
• basenu użytkowanego intensywnie przez cały sezon,
• prywatnego basenu wewnętrznego,
• instalacji hydraulicznej wykonanej w średnicy 63 mm,
• układu wymagającego większej wydajności niż w modelu V700,
• nowej instalacji zaprojektowanej pod większy przepływ wody.

Przy maksymalnej wydajności 24,9 m³/h filtr może teoretycznie przetłoczyć około 99,6 m³ wody w ciągu czterech godzin. Wartość tę należy jednak traktować orientacyjnie. Rzeczywisty czas pełnego obiegu zależy od wydajności pompy w konkretnym punkcie pracy, długości przewodów, liczby kolan, wysokości podnoszenia oraz oporów pozostałych urządzeń.

Jeżeli basen ma objętość zbliżoną do 100 m³, jest intensywnie użytkowany albo wymaga krótszego czasu pełnego obiegu, warto rozważyć większy model V900. Większy zbiornik i większa ilość złoża zapewniają dodatkowy zapas eksploatacyjny.

V800 jest samym filtrem i nie zawiera pompy. Odpowiednią pompę należy dobrać osobno, uwzględniając jej rzeczywistą wydajność po podłączeniu całej instalacji. Maksymalna wartość podana w nazwie pompy nie zawsze odpowiada przepływowi osiąganemu podczas pracy z filtrem, rurociągiem i pozostałą armaturą.

Jak działa filtr piaskowy Emaux V800?

Filtr piaskowy nie wymusza obiegu wody samodzielnie. Za przepływ odpowiada pompa basenowa, która pobiera wodę ze skimmera, odpływu dennego lub innego punktu ssawnego, a następnie kieruje ją do zaworu zamontowanego na górze zbiornika.

W standardowym trybie FILTER woda przepływa przez warstwę złoża filtracyjnego. Pomiędzy jego ziarnami zatrzymywane są zanieczyszczenia mechaniczne, takie jak:

• piasek, kurz i drobny pył,
• fragmenty liści i roślin,
• włosy oraz pozostałości organiczne,
• część zawiesiny powodującej zmętnienie wody,
• zanieczyszczenia połączone przez prawidłowo zastosowany koagulant.

Oczyszczona woda trafia do dolnego kolektora, a następnie przez rurę centralną i zawór wraca do instalacji oraz dysz napływowych basenu.

Filtracja mechaniczna nie zastępuje dezynfekcji. Filtr zatrzymuje przede wszystkim zanieczyszczenia stałe, natomiast za ograniczanie rozwoju bakterii, glonów i innych mikroorganizmów odpowiada właściwe uzdatnianie wody oraz utrzymywanie prawidłowego poziomu pH.

W miarę gromadzenia się zanieczyszczeń w złożu rosną opory przepływu i ciśnienie wskazywane przez manometr. Po pierwszym uruchomieniu warto zanotować ciśnienie pracy czystego filtra. Będzie ono punktem odniesienia przy określaniu momentu kolejnego płukania.

Wydajność, złoże i prawidłowa eksploatacja

Emaux V800 ma powierzchnię filtracyjną 0,50 m² i maksymalną wydajność 24,9 m³/h. Pompa współpracująca z filtrem nie powinna wymuszać większego rzeczywistego przepływu.

Zbyt wysoka prędkość przepływu może:

• pogorszyć skuteczność zatrzymywania drobnych zanieczyszczeń,
• zwiększyć ciśnienie w zbiorniku i przewodach,
• powodować wynoszenie drobnego złoża do basenu lub odpływu,
• nadmiernie obciążać zawór i połączenia hydrauliczne,
• utrudniać prawidłowe płukanie złoża.

Do napełnienia zbiornika potrzeba około 355 kg złoża o frakcji 0,5–0,8 mm. Można zastosować odpowiedni piasek kwarcowy albo kompatybilne złoże szklane zgodnie z zaleceniami producenta danego materiału.

Nie należy używać złoża o przypadkowej granulacji. Zbyt drobne ziarna mogą przedostawać się przez szczeliny kolektora, natomiast zbyt grube ograniczają powierzchnię wychwytywania zanieczyszczeń i mogą pogarszać dokładność filtracji.

Przed wsypaniem złoża zbiornik należy częściowo napełnić wodą. Woda amortyzuje spadający materiał i ogranicza ryzyko uszkodzenia elementów wewnętrznych. Otwór rury centralnej należy zabezpieczyć przed przedostaniem się piasku.

Po pierwszym napełnieniu należy przeprowadzić płukanie wsteczne:

1. wyłączyć pompę basenową,
2. ustawić zawór w pozycji BACKWASH,
3. uruchomić pompę i płukać złoże do momentu uzyskania czystej wody we wzierniku,
4. wyłączyć pompę i ustawić zawór w pozycji RINSE,
5. uruchomić pompę na około 30–60 sekund,
6. ponownie wyłączyć pompę, ustawić FILTER i rozpocząć standardową filtrację.

Pompa musi być wyłączona przed każdą zmianą ustawienia zaworu. Obracanie dźwigni podczas pracy może spowodować gwałtowną zmianę ciśnienia, uszkodzenie uszczelki zaworu oraz nadmierne obciążenie instalacji.

Płukanie wsteczne należy wykonać po wzroście ciśnienia o około 0,3 bar względem wartości odczytanej na czystym złożu albo po zauważalnym spadku przepływu na dyszach napływowych. Po każdym cyklu BACKWASH należy uruchomić krótki tryb RINSE.

Przy około 355 kg złoża należy przygotować wydajny odpływ wody popłucznej. Przewód odpływowy powinien mieć odpowiednią średnicę i nie może ograniczać przepływu podczas BACKWASH ani powodować nadmiernego wzrostu ciśnienia.

Przed zimą filtr należy dokładnie przepłukać i całkowicie opróżnić. Korek spustowy powinien pozostać wyjęty, manometr należy zdemontować i przechowywać w miejscu chronionym przed mrozem, a zawór ustawić w pozycji zimowej wskazanej w instrukcji.

Zawór 6-drogowy, instalacja 63 mm i dane techniczne

Emaux V800 ma górny zawór wielodrogowy z przyłączami 2″, przeznaczonymi do instalacji basenowej 63 mm. Większa średnica rurociągu pozwala ograniczyć opory przepływu w układzie pracującym z wydajnością do 24,9 m³/h.

Nie zaleca się dobierania tego modelu wyłącznie jako większego zamiennika filtra pracującego w instalacji 50 mm. Zastosowanie licznych redukcji może zwiększyć opory, ograniczyć rzeczywisty przepływ i zmniejszyć korzyści wynikające z większej powierzchni filtracyjnej.

Ze względu na średnicę 800 mm, wysokość około 1200 mm i około 355 kg złoża filtr należy ustawić na stabilnym, równym i odpowiednio nośnym podłożu. Trzeba również pozostawić wystarczającą przestrzeń nad zbiornikiem do obsługi zaworu oraz późniejszej wymiany materiału filtracyjnego.

Zawór umożliwia korzystanie z sześciu podstawowych funkcji:

• FILTER – standardowa filtracja wody przez złoże,
• BACKWASH – płukanie złoża w przeciwnym kierunku i odprowadzanie brudu do odpływu,
• RINSE – dopłukanie i ułożenie złoża po funkcji BACKWASH,
• WASTE – wypompowywanie wody bez przepływu przez złoże,
• RECIRCULATE – obieg wody z pominięciem zbiornika filtracyjnego,
• CLOSED – zamknięcie przepływu przy wyłączonej pompie.

Zbiornik wykonano z żywicy i włókna szklanego nawijanego automatycznie wokół korpusu. Wzmocniona konstrukcja jest odporna na korozję, działanie chemii basenowej i promieniowanie UV. Maksymalne ciśnienie robocze wynosi 2,5 bar, a maksymalna temperatura wody 43°C.

Obejma mocująca zawór umożliwia dopasowanie jego położenia względem instalacji. Manometr pozwala kontrolować ciśnienie podczas pracy, natomiast wewnętrzny kolektor odpowiada za równomierne odbieranie przefiltrowanej wody.

Dane techniczne Emaux V800

Porównanie filtrów piaskowych Emaux V

Wskazówka eksperta – V800 czy V900?

V800 jest przeznaczony do instalacji 63 mm i nie powinien być traktowany jako prosty zamiennik modelu V700 pracującego na rurociągu 50 mm. Przed zakupem należy sprawdzić średnicę przewodów, rzeczywisty punkt pracy pompy oraz wydajność odpływu wykorzystywanego podczas płukania.

Przy basenie o objętości zbliżonej do 100 m³, intensywnym użytkowaniu lub dużej ilości zanieczyszczeń warto rozważyć V900. Większy model ma zbiornik D900, mieści około 470 kg złoża i osiąga wydajność 31,2 m³/h.

Większy filtr nie zawsze wymaga mocniejszej pompy podczas zwykłej filtracji, ale pompa musi zapewnić przepływ wystarczający do skutecznego płukania całej warstwy złoża. Dlatego urządzenia należy dobierać jako jeden układ hydrauliczny.
