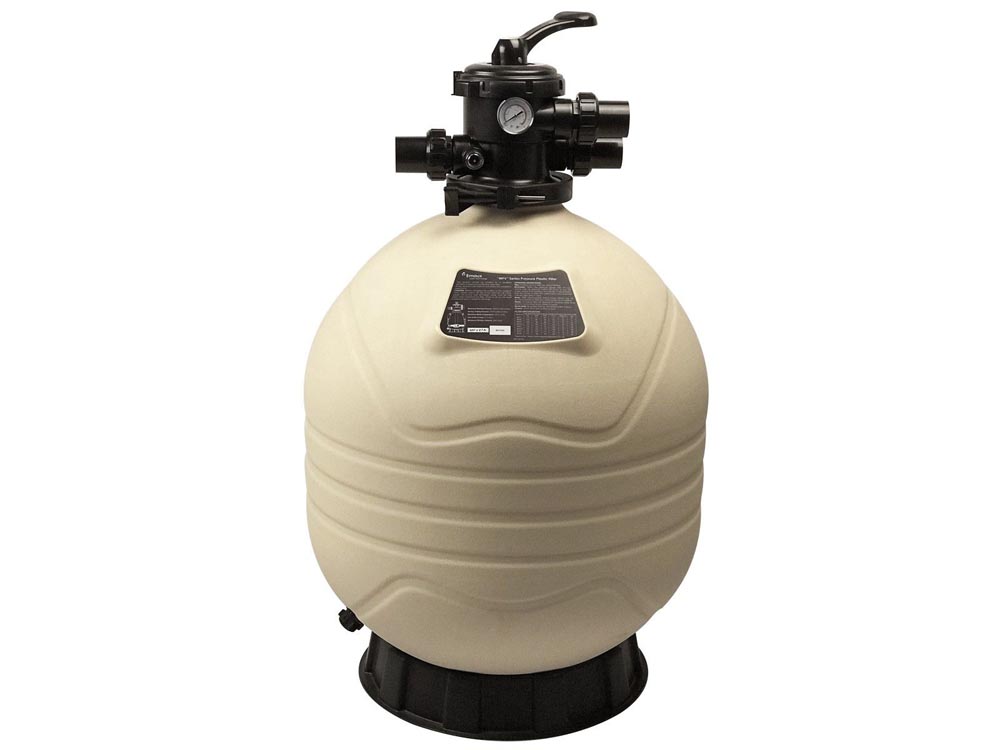

Filtr piaskowy do basenu Emaux MFV27 – 18 m³/h, D675

Emaux MFV27 to filtr piaskowy z zaworem górnym, przeznaczony do mechanicznego oczyszczania wody w większych basenach prywatnych. Model osiąga maksymalną wydajność 18 m³/h, ma zbiornik o średnicy 675 mm i współpracuje z instalacją basenową 63 mm.

Filtr jest przeznaczony orientacyjnie do basenów o objętości do około 72 m³. Do prawidłowej pracy wymaga około 185 kg złoża filtracyjnego o zalecanej frakcji 0,5–0,8 mm. Złoże nie znajduje się w zestawie i należy zamówić je osobno.

MFV27 wykorzystuje taki sam zbiornik D675 jak MFV27A, ale ma większy zawór, przyłącza 2″ oraz wyższą dopuszczalną wydajność. Jednoczęściową obudowę wykonano z formowanego polietylenu HDPE. Filtr jest wyposażony w górny zawór 6-drogowy, manometr, wewnętrzny kolektor oraz stabilną podstawę.

Do jakiego basenu pasuje filtr Emaux MFV27?

Emaux MFV27 jest przeznaczony przede wszystkim do większych basenów prywatnych o objętości do około 65–72 m³. Najlepiej sprawdzi się w instalacji wykonanej w średnicy 63 mm, w której rzeczywisty przepływ wody nie przekracza 18 m³/h.

Model będzie odpowiedni między innymi do:

• większego basenu rodzinnego,
• basenu o dużej powierzchni lustra wody,
• instalacji hydraulicznej wykonanej w średnicy 63 mm,
• układu wymagającego przepływu wyższego niż w MFV27A,
• basenu intensywnie użytkowanego w sezonie,
• modernizacji systemu filtracyjnego z zaworem górnym i przyłączami 2″.

Przy wydajności 18 m³/h filtr może teoretycznie przetłoczyć około 72 m³ wody w ciągu czterech godzin. Zakres ten należy jednak traktować orientacyjnie. Rzeczywisty czas pełnego obiegu zależy od wydajności pompy w konkretnym punkcie pracy, długości i średnicy przewodów, liczby kolan, wysokości podnoszenia oraz stopnia zabrudzenia złoża.

Przy basenie o objętości zbliżonej do 72 m³, użytkowanym intensywnie lub narażonym na dużą ilość zanieczyszczeń warto rozważyć filtr z większą powierzchnią złoża. Większy zbiornik może wolniej zwiększać opory przepływu i zapewniać większy zapas eksploatacyjny.

MFV27 jest samym filtrem i nie zawiera pompy basenowej. Pompę należy dobrać osobno, uwzględniając jej rzeczywistą wydajność po podłączeniu do całej instalacji. Przepływ przez filtr nie powinien przekraczać 18 m³/h.

Jak działa filtr piaskowy Emaux MFV?

Filtr piaskowy nie wymusza obiegu wody samodzielnie. Za przepływ odpowiada pompa basenowa, która pobiera wodę ze skimmera, odpływu dennego lub innych punktów ssawnych, a następnie kieruje ją do zaworu 6-drogowego zamontowanego na górze zbiornika.

W standardowym trybie FILTER woda przepływa od góry przez warstwę złoża. Pomiędzy jego ziarnami zatrzymywane są zanieczyszczenia mechaniczne, takie jak:

• piasek, kurz i pył,
• drobne fragmenty liści i roślin,
• włosy oraz pozostałości organiczne,
• część zawiesiny powodującej zmętnienie wody,
• zanieczyszczenia połączone wcześniej przez prawidłowo zastosowany koagulant.

Oczyszczona woda trafia przez dolny kolektor do rury centralnej, a następnie przez zawór i instalację powrotną wraca do dysz napływowych basenu.

Filtracja mechaniczna nie zastępuje dezynfekcji. Złoże usuwa przede wszystkim zanieczyszczenia stałe, natomiast za ograniczanie rozwoju bakterii, glonów i innych mikroorganizmów odpowiada prawidłowo prowadzona dezynfekcja oraz kontrola parametrów chemicznych wody.

W miarę gromadzenia się zanieczyszczeń wzrastają opory przepływu oraz ciśnienie wskazywane przez manometr. Warto zanotować ciśnienie odczytane bezpośrednio po pierwszym uruchomieniu na czystym złożu. Będzie ono punktem odniesienia podczas dalszej eksploatacji.

Wydajność, złoże i prawidłowa eksploatacja

MFV27 ma powierzchnię filtracyjną 0,36 m² i maksymalną wydajność 18 m³/h. Pompa współpracująca z filtrem nie powinna wymuszać większego rzeczywistego przepływu.

Zbyt wysoka prędkość przepływu może:

• pogorszyć skuteczność zatrzymywania drobnych zanieczyszczeń,
• zwiększyć ciśnienie w zbiorniku i instalacji,
• powodować wynoszenie drobnego złoża do odpływu lub basenu,
• nadmiernie obciążać zawór i połączenia hydrauliczne,
• utrudnić prawidłowe rozprężanie złoża podczas płukania wstecznego.

Do napełnienia zbiornika potrzeba około 185 kg złoża o frakcji 0,5–0,8 mm. Można zastosować odpowiedni piasek kwarcowy albo kompatybilne złoże szklane, przestrzegając zaleceń jego producenta.

Nie należy używać materiału filtracyjnego o przypadkowej frakcji. Zbyt drobne ziarna mogą przedostawać się przez szczeliny kolektora, natomiast zbyt grube mogą ograniczać dokładność zatrzymywania zanieczyszczeń.

Przed wsypaniem złoża zbiornik należy częściowo napełnić wodą. Woda amortyzuje spadający materiał i zmniejsza ryzyko uszkodzenia elementów kolektora. Otwór rury centralnej trzeba zabezpieczyć przed przedostaniem się piasku.

Po pierwszym napełnieniu należy przeprowadzić płukanie wsteczne:

1. wyłączyć pompę filtracyjną,
2. ustawić zawór w pozycji BACKWASH,
3. uruchomić pompę i płukać złoże przez co najmniej około 2 minuty, obserwując wodę we wzierniku,
4. wyłączyć pompę i ustawić zawór w pozycji RINSE,
5. uruchomić pompę na około 30–60 sekund,
6. ponownie wyłączyć pompę, ustawić FILTER i wznowić filtrację.

Pompa musi być wyłączona przed każdą zmianą ustawienia zaworu. Obracanie dźwigni podczas pracy może spowodować gwałtowną zmianę ciśnienia, uszkodzenie uszczelki zaworu i nadmierne obciążenie instalacji.

W trakcie sezonu płukanie należy wykonywać po wzroście ciśnienia o około 0,3–0,4 bar względem wartości odczytanej na czystym złożu albo po zauważalnym spadku przepływu na dyszach napływowych.

Przed zimą filtr trzeba dokładnie przepłukać i całkowicie opróżnić. Korek spustowy należy pozostawić wyjęty, manometr zdemontować i przechowywać w miejscu chronionym przed mrozem, a zawór ustawić w pozycji zimowej wskazanej w instrukcji.

Zawór 6-drogowy, budowa i dane techniczne

Emaux MFV27 jest wyposażony w zawór montowany na górze zbiornika. Takie rozwiązanie ogranicza szerokość całego zestawu i dobrze sprawdza się w pomieszczeniach technicznych, w których ważne jest oszczędne wykorzystanie powierzchni podłogi.

Nad filtrem należy jednak pozostawić odpowiednią przestrzeń potrzebną do obsługi, demontażu zaworu oraz uzupełniania lub wymiany złoża.

Zawór umożliwia wybór sześciu podstawowych funkcji:

• FILTER – standardowa filtracja wody przez złoże,
• BACKWASH – płukanie wsteczne i odprowadzanie zanieczyszczeń do odpływu,
• RINSE – płukanie układające złoże po funkcji BACKWASH,
• WASTE – wypompowywanie wody z pominięciem złoża,
• RECIRCULATE – obieg wody z pominięciem zbiornika filtracyjnego,
• CLOSED – zamknięcie przepływu przy wyłączonej pompie.

Jednoczęściowy zbiornik wykonano z polietylenu HDPE. Konstrukcja jest odporna na korozję i przeznaczona do pracy przy maksymalnym ciśnieniu 2,8 bar oraz temperaturze wody do 50°C.

Zawór jest mocowany za pomocą obejmy zaciskowej, umożliwiającej zdjęcie górnej części i uzyskanie dostępu do wnętrza zbiornika. Manometr pozwala kontrolować ciśnienie i pomaga określić moment potrzebnego płukania złoża.

Dane techniczne Emaux MFV27

Porównanie filtrów Emaux MFV

Wskazówka eksperta – kiedy wybrać instalację 63 mm?

MFV27 ma taki sam zbiornik i ilość złoża jak MFV27A, ale większe przyłącza 63 mm pozwalają obsłużyć przepływ do 18 m³/h. Model należy wybierać wtedy, gdy cała instalacja oraz pompa są przygotowane do pracy z takim przepływem.

Zastosowanie redukcji z 63 na 50 mm bez sprawdzenia strat ciśnienia może ograniczyć przepływ i zniwelować przewagę MFV27. Średnicę filtra, pompy i rurociągu należy traktować jako jeden współpracujący układ.

Jeżeli instalacja jest wykonana w średnicy 50 mm i jej rzeczywisty przepływ nie przekracza 14,4 m³/h, bardziej logicznym wyborem będzie MFV27A. Przy większym basenie lub przepływie powyżej 18 m³/h warto rozważyć MFV31.
