Filtr piaskowy do basenu Emaux V900 – 31,2 m³/h, D900

Emaux V900 to największy filtr piaskowy w serii V dostępnej w ofercie ARRAS, przeznaczony do mechanicznego oczyszczania wody w dużych basenach prywatnych. Model osiąga maksymalną wydajność 31,2 m³/h, ma zbiornik o średnicy 900 mm i współpracuje z instalacją basenową 63 mm.

Filtr jest przeznaczony orientacyjnie do basenów o objętości do około 125 m³. Do prawidłowej pracy wymaga około 470 kg złoża filtracyjnego o zalecanej frakcji 0,5–0,8 mm. Złoże nie znajduje się w zestawie i należy zamówić je osobno.

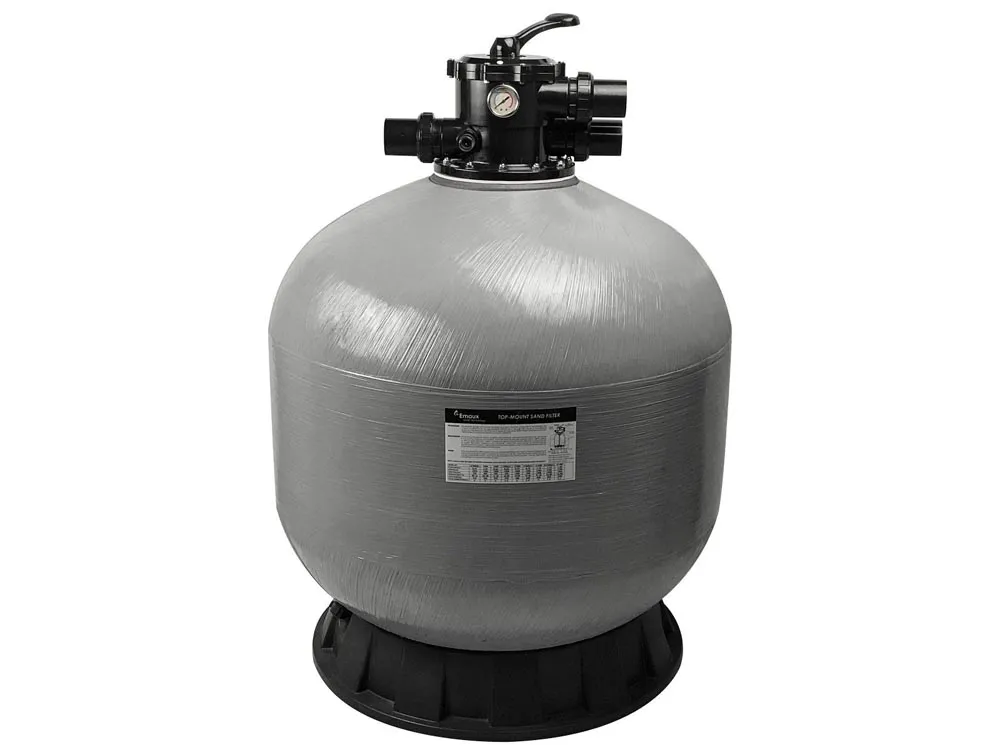

Zbiornik wykonano z żywicy i włókna szklanego z zastosowaniem technologii automatycznego nawijania włókna. Konstrukcja jest odporna na korozję i promieniowanie UV. Filtr jest wyposażony w górny zawór 6-drogowy, manometr, kolektor wewnętrzny oraz stabilną podstawę.

Do jakiego basenu pasuje filtr Emaux V900?

Emaux V900 jest przeznaczony przede wszystkim do dużych basenów prywatnych o objętości do około 110–125 m³. Sprawdzi się w instalacji wykonanej w średnicy 63 mm, w której rzeczywisty przepływ wody nie przekracza 31,2 m³/h.

Model będzie odpowiedni między innymi do:

• dużego basenu przydomowego lub rezydencjalnego,
• basenu użytkowanego intensywnie przez cały sezon,
• dużego prywatnego basenu wewnętrznego,
• instalacji hydraulicznej wykonanej w średnicy 63 mm,
• układu wymagającego większej wydajności niż w modelu V800,
• nowej instalacji zaprojektowanej pod duży przepływ wody.

Przy maksymalnej wydajności 31,2 m³/h filtr może teoretycznie przetłoczyć około 124,8 m³ wody w ciągu czterech godzin. Wartość tę należy jednak traktować orientacyjnie. Rzeczywisty czas pełnego obiegu zależy od wydajności pompy w konkretnym punkcie pracy, długości przewodów, liczby kolan, wysokości podnoszenia oraz oporów pozostałych urządzeń.

Przy basenie o objętości zbliżonej do 125 m³ trzeba szczególnie dokładnie sprawdzić wymagany czas pełnego obiegu oraz intensywność użytkowania niecki. W przypadku dużego obciążenia kąpielowego lub rozbudowanej instalacji sama zgodność objętości basenu z wartością katalogową nie gwarantuje prawidłowej pracy całego układu.

V900 jest samym filtrem i nie zawiera pompy. Odpowiednią pompę należy dobrać osobno na podstawie jej charakterystyki, rzeczywistego punktu pracy oraz oporów rurociągu, zaworów i pozostałych urządzeń instalacji.

Jak działa filtr piaskowy Emaux V900?

Filtr piaskowy nie wymusza obiegu wody samodzielnie. Za przepływ odpowiada pompa basenowa, która pobiera wodę ze skimmera, odpływu dennego lub innego punktu ssawnego, a następnie kieruje ją do zaworu zamontowanego na górze zbiornika.

W standardowym trybie FILTER woda przepływa przez warstwę złoża filtracyjnego. Pomiędzy jego ziarnami zatrzymywane są zanieczyszczenia mechaniczne, takie jak:

• piasek, kurz i drobny pył,
• fragmenty liści i roślin,
• włosy oraz pozostałości organiczne,
• część zawiesiny powodującej zmętnienie wody,
• zanieczyszczenia połączone przez prawidłowo zastosowany koagulant.

Oczyszczona woda trafia do dolnego kolektora, a następnie przez rurę centralną i zawór wraca do instalacji oraz dysz napływowych basenu.

Filtracja mechaniczna nie zastępuje dezynfekcji. Filtr zatrzymuje przede wszystkim zanieczyszczenia stałe, natomiast za ograniczanie rozwoju bakterii, glonów i innych mikroorganizmów odpowiada właściwe uzdatnianie wody oraz utrzymywanie prawidłowego poziomu pH.

W miarę gromadzenia się zanieczyszczeń w złożu rosną opory przepływu i ciśnienie wskazywane przez manometr. Po pierwszym uruchomieniu warto zanotować ciśnienie pracy czystego filtra. Będzie ono punktem odniesienia przy określaniu momentu kolejnego płukania.

Wydajność, złoże i prawidłowa eksploatacja

Emaux V900 ma powierzchnię filtracyjną 0,64 m² i maksymalną wydajność 31,2 m³/h. Pompa współpracująca z filtrem nie powinna wymuszać większego rzeczywistego przepływu.

Zbyt wysoka prędkość przepływu może:

• pogorszyć skuteczność zatrzymywania drobnych zanieczyszczeń,
• zwiększyć ciśnienie w zbiorniku i przewodach,
• powodować wynoszenie drobnego złoża do basenu lub odpływu,
• nadmiernie obciążać zawór i połączenia hydrauliczne,
• utrudniać prawidłowe płukanie całej warstwy złoża.

Do napełnienia zbiornika potrzeba około 470 kg złoża o frakcji 0,5–0,8 mm. Można zastosować odpowiedni piasek kwarcowy albo kompatybilne złoże szklane zgodnie z zaleceniami producenta danego materiału.

Nie należy używać złoża o przypadkowej granulacji. Zbyt drobne ziarna mogą przedostawać się przez szczeliny kolektora, natomiast zbyt grube ograniczają powierzchnię wychwytywania zanieczyszczeń i mogą pogarszać dokładność filtracji.

Przed wsypaniem złoża zbiornik należy częściowo napełnić wodą. Woda amortyzuje spadający materiał i ogranicza ryzyko uszkodzenia elementów wewnętrznych. Otwór rury centralnej należy zabezpieczyć przed przedostaniem się piasku.

Po pierwszym napełnieniu należy przeprowadzić płukanie wsteczne:

1. wyłączyć pompę basenową,
2. ustawić zawór w pozycji BACKWASH,
3. uruchomić pompę i płukać złoże do momentu uzyskania czystej wody we wzierniku,
4. wyłączyć pompę i ustawić zawór w pozycji RINSE,
5. uruchomić pompę na około 30–60 sekund,
6. ponownie wyłączyć pompę, ustawić FILTER i rozpocząć standardową filtrację.

Pompa musi być wyłączona przed każdą zmianą ustawienia zaworu. Obracanie dźwigni podczas pracy może spowodować gwałtowną zmianę ciśnienia, uszkodzenie uszczelki zaworu oraz nadmierne obciążenie instalacji.

Płukanie wsteczne należy wykonać po wzroście ciśnienia o około 0,3 bar względem wartości odczytanej na czystym złożu albo po zauważalnym spadku przepływu na dyszach napływowych. Po każdym cyklu BACKWASH należy uruchomić krótki tryb RINSE.

Przy około 470 kg złoża konieczne jest przygotowanie wydajnego odpływu wody popłucznej. Przewód odpływowy powinien mieć odpowiednią średnicę i nie może ograniczać przepływu podczas BACKWASH ani powodować nadmiernego wzrostu ciśnienia.

Przed zimą filtr należy dokładnie przepłukać i całkowicie opróżnić. Korek spustowy powinien pozostać wyjęty, manometr należy zdemontować i przechowywać w miejscu chronionym przed mrozem, a zawór ustawić w pozycji zimowej wskazanej w instrukcji.

Zawór 6-drogowy, instalacja 63 mm i dane techniczne

Emaux V900 ma górny zawór wielodrogowy z przyłączami 2″, przeznaczonymi do instalacji basenowej 63 mm. Taka średnica rurociągu pozwala ograniczyć straty ciśnienia w układzie pracującym z wydajnością do 31,2 m³/h.

Nie należy dobierać V900 jako prostego zamiennika mniejszego filtra podłączonego do przewodów 50 mm. Zastosowanie redukcji może zwiększyć opory hydrauliczne, ograniczyć rzeczywisty przepływ i utrudnić prawidłowe płukanie dużej ilości złoża.

Ze względu na średnicę 900 mm, wysokość około 1300 mm i około 470 kg materiału filtracyjnego urządzenie należy ustawić na stabilnym, równym i odpowiednio nośnym podłożu. Po napełnieniu wodą i złożem filtr nie powinien być przesuwany.

Nad zbiornikiem trzeba pozostawić odpowiednią przestrzeń serwisową potrzebną do obsługi zaworu, demontażu jego korpusu oraz późniejszej wymiany złoża. Przed ustawieniem filtra należy również sprawdzić szerokość drzwi i przejść prowadzących do pomieszczenia technicznego.

Zawór umożliwia korzystanie z sześciu podstawowych funkcji:

• FILTER – standardowa filtracja wody przez złoże,
• BACKWASH – płukanie złoża w przeciwnym kierunku i odprowadzanie brudu do odpływu,
• RINSE – dopłukanie i ułożenie złoża po funkcji BACKWASH,
• WASTE – wypompowywanie wody bez przepływu przez złoże,
• RECIRCULATE – obieg wody z pominięciem zbiornika filtracyjnego,
• CLOSED – zamknięcie przepływu przy wyłączonej pompie.

Zbiornik wykonano z żywicy i włókna szklanego nawijanego automatycznie wokół korpusu. Wzmocniona konstrukcja jest odporna na korozję, działanie chemii basenowej i promieniowanie UV. Maksymalne ciśnienie robocze wynosi 2,5 bar, a maksymalna temperatura wody 43°C.

Obejma mocująca zawór umożliwia dopasowanie jego położenia względem instalacji. Manometr pozwala kontrolować ciśnienie podczas pracy, natomiast wewnętrzny kolektor odpowiada za równomierne odbieranie przefiltrowanej wody.

Dane techniczne Emaux V900

Porównanie filtrów piaskowych Emaux V

Wskazówka eksperta – V800 czy V900?

V900 warto wybrać wtedy, gdy instalacja 63 mm, pompa oraz odpływ płukania są przygotowane do rzeczywistego przepływu dochodzącego do 31,2 m³/h. Sam większy zbiornik nie poprawi pracy układu, jeżeli przepływ zostanie ograniczony przez zbyt małe przewody lub armaturę.

W porównaniu z V800 model V900 ma większą powierzchnię filtracyjną, mieści o około 115 kg więcej złoża i zapewnia wyższą wydajność. Wymaga jednak więcej miejsca, mocniejszego podłoża i dokładnie zaprojektowanego odprowadzania wody podczas BACKWASH.

Przy basenie wyraźnie mniejszym niż 100 m³ V800 może być bardziej racjonalnym wyborem. V900 jest przeznaczony przede wszystkim do dużych niecek oraz instalacji, w których jego zwiększona powierzchnia filtracyjna i pojemność złoża zostaną rzeczywiście wykorzystane.
