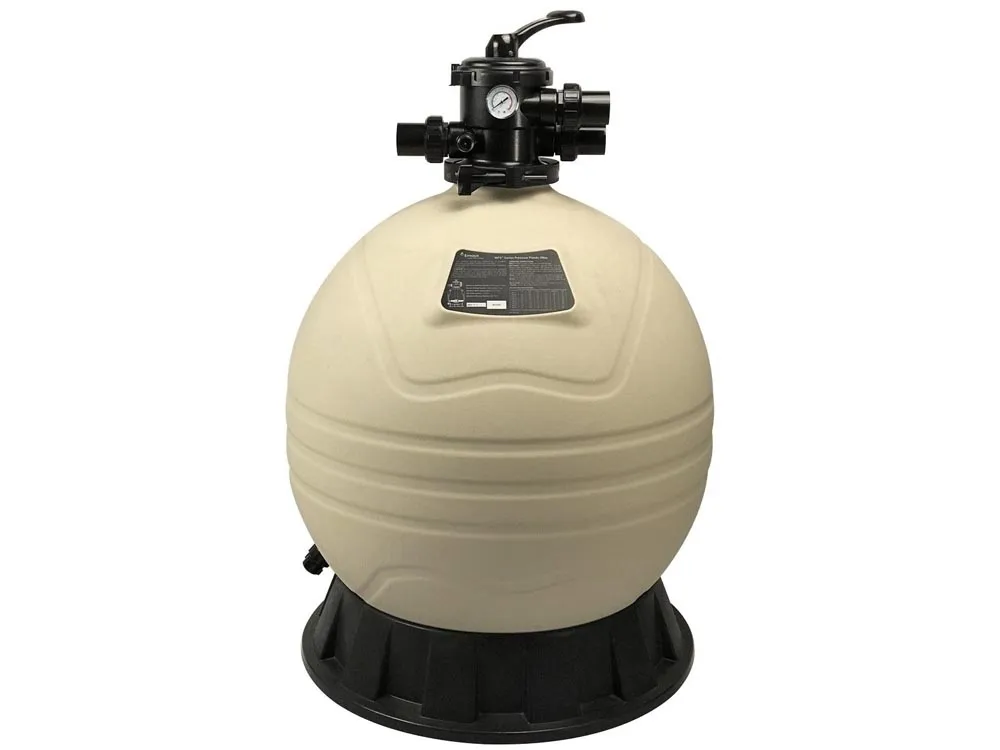

Filtr piaskowy do basenu Emaux MFV31 – 23,5 m³/h, D775

Emaux MFV31 to wydajny filtr piaskowy z zaworem górnym, przeznaczony do mechanicznego oczyszczania wody w dużych basenach prywatnych oraz mniejszych instalacjach półkomercyjnych. Model osiąga maksymalną wydajność 23,5 m³/h, ma zbiornik o średnicy 775 mm i współpracuje z instalacją basenową 63 mm.

Filtr jest przeznaczony orientacyjnie do basenów o objętości do około 100 m³. Do prawidłowej pracy wymaga około 250 kg złoża filtracyjnego o zalecanej frakcji 0,5–0,8 mm. Złoże nie znajduje się w zestawie i należy zamówić je osobno.

Jednoczęściowy zbiornik wykonano z formowanego polietylenu HDPE. Filtr jest wyposażony w górny zawór 6-drogowy, manometr, wewnętrzny kolektor oraz stabilną podstawę. Konstrukcja umożliwia prowadzenie filtracji, płukanie złoża, recyrkulację i wypompowywanie wody bez rozłączania instalacji hydraulicznej.

Do jakiego basenu pasuje filtr Emaux MFV31?

Emaux MFV31 jest przeznaczony przede wszystkim do dużych basenów prywatnych o objętości do około 90–100 m³. Może również pracować w mniejszych instalacjach półkomercyjnych, o ile wymagany przepływ, czas obiegu i intensywność użytkowania są zgodne z jego parametrami.

Model będzie odpowiedni między innymi do:

• dużego basenu rodzinnego,
• basenu wewnętrznego lub ogrodowego o dużej powierzchni lustra wody,
• instalacji hydraulicznej wykonanej w średnicy 63 mm,
• układu wymagającego rzeczywistego przepływu do 23,5 m³/h,
• basenu intensywnie użytkowanego w sezonie,
• modernizacji większej instalacji filtracyjnej z zaworem górnym.

Przy wydajności 23,5 m³/h filtr może teoretycznie przetłoczyć około 94 m³ wody w ciągu czterech godzin. Przyjęty zakres do około 100 m³ należy traktować orientacyjnie, ponieważ rzeczywisty czas pełnego obiegu zależy od wydajności pompy w punkcie pracy, długości przewodów, liczby kolan, wysokości podnoszenia i stopnia zabrudzenia złoża.

W dużym basenie szczególnie ważne jest pozostawienie zapasu wydajności. Jeżeli instalacja pracuje wiele godzin dziennie, basen jest intensywnie użytkowany albo znajduje się w miejscu narażonym na pył i zanieczyszczenia organiczne, większa powierzchnia złoża może ograniczyć częstotliwość płukania wstecznego.

MFV31 jest samym filtrem i nie zawiera pompy basenowej. Pompę należy dobrać osobno na podstawie charakterystyki hydraulicznej instalacji. Rzeczywisty przepływ przez filtr nie powinien przekraczać 23,5 m³/h.

Jak działa filtr piaskowy Emaux MFV?

Za obieg wody przez filtr odpowiada pompa basenowa. Pobiera ona wodę ze skimmerów, odpływu dennego lub innych punktów ssawnych, a następnie kieruje ją do zaworu 6-drogowego zamontowanego na górze zbiornika.

W standardowym trybie FILTER woda przepływa od góry przez warstwę złoża. Pomiędzy jego ziarnami zatrzymywane są zanieczyszczenia mechaniczne, takie jak:

• piasek, kurz i pył,
• drobne fragmenty liści i roślin,
• włosy oraz pozostałości organiczne,
• część zawiesiny powodującej zmętnienie wody,
• zanieczyszczenia połączone wcześniej przez prawidłowo zastosowany koagulant.

Oczyszczona woda trafia przez dolny kolektor do rury centralnej, a następnie przez zawór i instalację powrotną wraca do dysz napływowych basenu.

Filtracja mechaniczna nie zastępuje dezynfekcji. Złoże usuwa przede wszystkim zanieczyszczenia stałe, natomiast za ograniczenie rozwoju bakterii, glonów i innych mikroorganizmów odpowiada prawidłowo prowadzona dezynfekcja oraz kontrola parametrów chemicznych wody.

W miarę gromadzenia się zanieczyszczeń wzrastają opory przepływu oraz ciśnienie wskazywane przez manometr. Warto zanotować wartość odczytaną po pierwszym uruchomieniu na czystym złożu. Będzie ona punktem odniesienia podczas dalszej eksploatacji.

Wydajność, złoże i prawidłowa eksploatacja

MFV31 ma powierzchnię filtracyjną 0,47 m² i maksymalną wydajność 23,5 m³/h. Pompa współpracująca z filtrem nie powinna wymuszać większego rzeczywistego przepływu.

Zbyt wysoka prędkość przepływu może:

• pogorszyć dokładność zatrzymywania drobnych zanieczyszczeń,
• zwiększyć ciśnienie w zbiorniku i instalacji,
• powodować wynoszenie drobnego złoża do odpływu lub basenu,
• nadmiernie obciążać zawór i połączenia hydrauliczne,
• utrudnić prawidłowe rozprężanie złoża podczas płukania wstecznego.

Do napełnienia zbiornika potrzeba około 250 kg złoża o frakcji 0,5–0,8 mm. Można zastosować odpowiedni piasek kwarcowy albo kompatybilne złoże szklane, przestrzegając zaleceń producenta danego materiału.

Nie należy używać złoża o przypadkowej granulacji. Zbyt drobne ziarna mogą przedostawać się przez szczeliny kolektora, natomiast zbyt grube ograniczają powierzchnię wychwytywania zanieczyszczeń i mogą pogarszać jakość filtracji.

Przed wsypaniem złoża zbiornik należy częściowo napełnić wodą. Woda amortyzuje spadający materiał i ogranicza ryzyko uszkodzenia kolektora. Otwór rury centralnej trzeba zabezpieczyć przed przedostaniem się piasku.

Po pierwszym napełnieniu należy przeprowadzić płukanie wsteczne:

1. wyłączyć pompę filtracyjną,
2. ustawić zawór w pozycji BACKWASH,
3. uruchomić pompę i płukać złoże przez co najmniej około 2 minuty, obserwując wodę we wzierniku,
4. wyłączyć pompę i ustawić zawór w pozycji RINSE,
5. uruchomić pompę na około 30–60 sekund,
6. ponownie wyłączyć pompę, ustawić FILTER i wznowić filtrację.

Pompa musi być wyłączona przed każdą zmianą ustawienia zaworu. Obracanie dźwigni podczas pracy może spowodować gwałtowną zmianę ciśnienia, uszkodzenie uszczelki zaworu i nadmierne obciążenie instalacji.

Płukanie należy wykonywać po wzroście ciśnienia o około 0,3–0,4 bar względem wartości odczytanej na czystym złożu albo po zauważalnym spadku przepływu na dyszach napływowych.

Przed zimą filtr trzeba dokładnie przepłukać i całkowicie opróżnić. Korek spustowy należy pozostawić wyjęty, manometr zdemontować i przechowywać w miejscu chronionym przed mrozem, a zawór ustawić w pozycji zimowej wskazanej w instrukcji.

Zawór 6-drogowy, budowa i dane techniczne

Emaux MFV31 jest wyposażony w zawór montowany na górze zbiornika. Konstrukcja ta ogranicza szerokość całego zestawu, ale wymaga pozostawienia odpowiedniej wolnej przestrzeni nad filtrem, potrzebnej do obsługi, zdjęcia zaworu oraz wymiany złoża.

Zawór umożliwia wybór sześciu podstawowych funkcji:

• FILTER – standardowa filtracja wody przez złoże,
• BACKWASH – płukanie wsteczne i odprowadzanie zanieczyszczeń do odpływu,
• RINSE – płukanie układające złoże po funkcji BACKWASH,
• WASTE – wypompowywanie wody z pominięciem złoża,
• RECIRCULATE – obieg wody z pominięciem zbiornika filtracyjnego,
• CLOSED – zamknięcie przepływu przy wyłączonej pompie.

Jednoczęściowy zbiornik wykonano z polietylenu HDPE. Konstrukcja jest odporna na korozję i przeznaczona do pracy przy maksymalnym ciśnieniu 2,8 bar oraz temperaturze wody do 50°C.

Zawór jest mocowany za pomocą obejmy zaciskowej, umożliwiającej zdjęcie górnej części i uzyskanie dostępu do wnętrza zbiornika. Manometr pozwala kontrolować ciśnienie i pomaga określić moment potrzebnego płukania złoża.

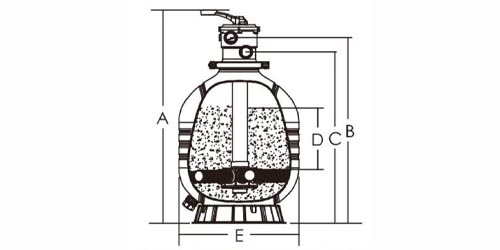

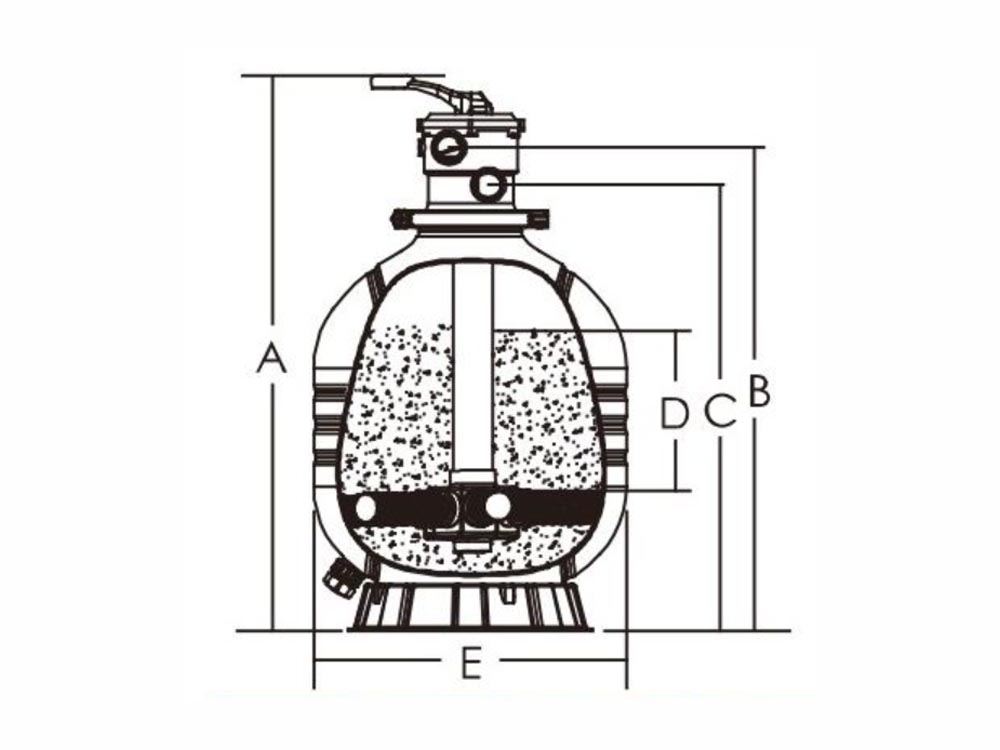

Dane techniczne Emaux MFV31

Porównanie filtrów Emaux MFV

Wskazówka eksperta – zostaw zapas dla dużego basenu

Wartość 100 m³ jest orientacyjną górną granicą wynikającą z wydajności filtra. Przy dużym, intensywnie użytkowanym basenie nie należy dobierać MFV31 bez zapasu wyłącznie na podstawie czterogodzinnego czasu obiegu.

Trzeba uwzględnić rzeczywisty przepływ pompy, opory przewodów, liczbę punktów ssawnych i napływowych oraz częstotliwość pracy instalacji. Pompa nie powinna wymuszać przez filtr przepływu przekraczającego 23,5 m³/h.

Jeżeli basen ma objętość zbliżoną do 100 m³, jest intensywnie eksploatowany albo instalacja wymaga przepływu powyżej 23,5 m³/h, warto rozważyć większy model MFV35.
