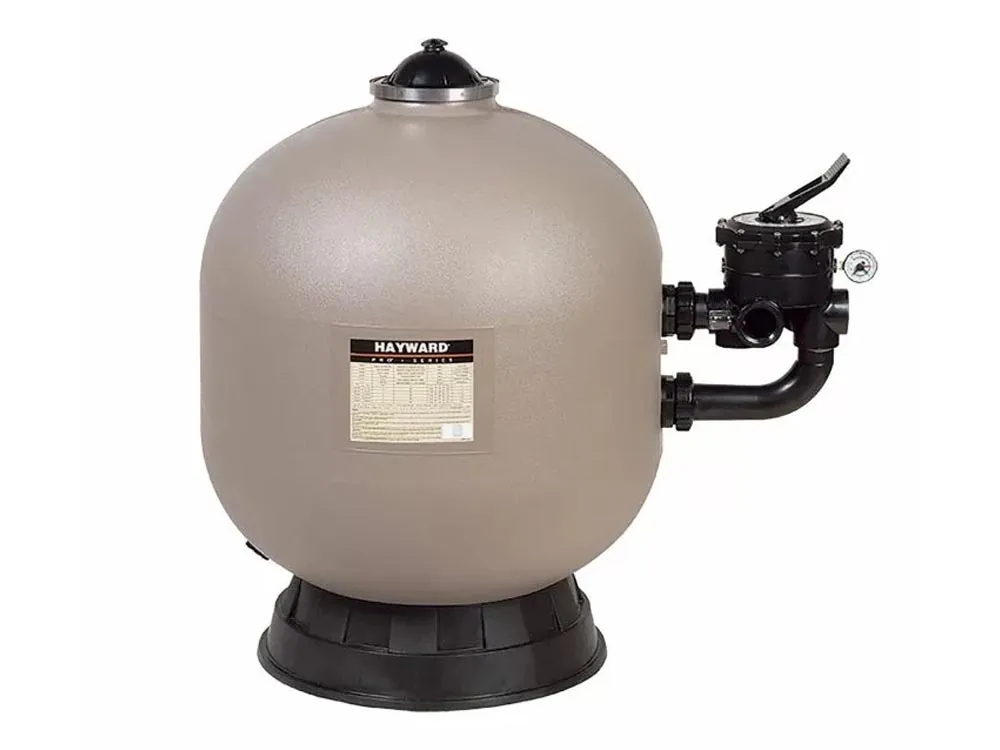

Filtr piaskowy do basenu Hayward ProSide S0310SXE – 22 m³/h, D762

Hayward ProSide S0310SXE to filtr piaskowy z bocznym zaworem 6-drogowym, przeznaczony do mechanicznego oczyszczania wody w dużych basenach prywatnych. Model osiąga wydajność 22 m³/h, ma zbiornik o średnicy 762 mm i współpracuje z instalacją basenową 63 mm.

Filtr jest przeznaczony orientacyjnie do basenów o objętości do około 88 m³. Do prawidłowej pracy wymaga około 250 kg piasku kwarcowego lub kompatybilnego złoża szklanego o zalecanej frakcji 0,4–0,8 mm. Pompa basenowa i materiał filtracyjny nie znajdują się w zestawie.

S0310SXE należy do rodziny Hayward ProSeries HB Side. Zbiornik wykonano z polietylenu formowanego rozdmuchowo, odpornego na korozję, wilgoć, promieniowanie UV i podwyższone ciśnienie. Boczny zawór Vari-Flo z przyłączami 2″ umożliwia zastosowanie filtra w instalacjach PVC-U 63 mm.

Do jakiego basenu pasuje filtr Hayward S0310SXE?

Hayward S0310SXE jest przeznaczony przede wszystkim do dużych basenów prywatnych o objętości do około 88 m³, wyposażonych w instalację hydrauliczną 63 mm. Jest wyraźnie większym modelem od S244SXE i pierwszym w oferowanej serii ProSide wykorzystującym przyłącza 2″.

Model może być odpowiedni między innymi do:

• dużego basenu przydomowego lub rezydencjalnego,
• basenu murowanego, poliestrowego albo wykonanego z bloczków,
• basenu użytkowanego intensywnie przez cały sezon,
• dużego prywatnego basenu wewnętrznego,
• instalacji wykonanej z rur PVC-U 63 mm,
• układu wymagającego rzeczywistego przepływu do 22 m³/h.

Przy wydajności 22 m³/h filtr może teoretycznie przetłoczyć około 88 m³ wody w ciągu czterech godzin. Wartość ta ma charakter orientacyjny, ponieważ rzeczywisty przepływ zależy od charakterystyki pompy w punkcie pracy, długości przewodów, liczby kształtek, wysokości podnoszenia oraz oporów pozostałych urządzeń.

W instalacji z pompą ciepła, wymiennikiem, chloratorem soli, lampą UV lub rozbudowanym systemem atrakcji basenowych trzeba uwzględnić dodatkowe opory hydrauliczne. Sama objętość niecki nie powinna być jedynym kryterium wyboru filtra.

Jeżeli wymagany przepływ przekracza możliwości S0310SXE albo basen ma objętość zbliżoną do 88 m³ i jest intensywnie użytkowany, warto porównać go z największym modelem S0360SXE o wydajności 30 m³/h.

Jak działa filtr piaskowy Hayward ProSide?

Za wymuszanie obiegu wody odpowiada osobno dobrana pompa basenowa. Woda pobierana ze skimmerów, odpływu dennego lub zbiornika przelewowego trafia do bocznego zaworu wielodrogowego, a następnie jest kierowana do wnętrza zbiornika.

Podczas przepływu przez warstwę piasku kwarcowego lub kompatybilnego złoża szklanego zatrzymywane są zanieczyszczenia mechaniczne, takie jak:

• piasek, kurz i drobny pył,
• fragmenty liści oraz roślin,
• włosy i pozostałości organiczne,
• część zawiesiny powodującej zmętnienie wody,
• cząstki połączone przez prawidłowo zastosowany koagulant.

Oczyszczona woda jest odbierana przez system ruchomych dysz umieszczonych w dolnej części zbiornika, a następnie wraca do instalacji basenowej. Powierzchnia filtracyjna modelu S0310SXE wynosi 0,45 m².

Duża powierzchnia filtracji i około 250 kg materiału filtracyjnego pozwalają obsługiwać znaczny przepływ wody oraz zatrzymywać dużą ilość zanieczyszczeń. Filtracja mechaniczna nie zastępuje jednak dezynfekcji, regulacji pH ani regularnego kontrolowania parametrów wody.

Boczny zawór Vari-Flo umożliwia korzystanie z podstawowych funkcji instalacji:

• FILTER – standardowa filtracja wody,
• BACKWASH – płukanie złoża w przeciwnym kierunku,
• RINSE – dopłukanie i ponowne ułożenie materiału filtracyjnego,
• WASTE – odprowadzanie wody z pominięciem filtra,
• RECIRCULATE – obieg wody bez przechodzenia przez złoże,
• CLOSED – zamknięcie przepływu przy wyłączonej pompie.

Jak przygotować złoże i uruchomić S0310SXE?

Filtr Hayward S0310SXE wymaga około 250 kg materiału filtracyjnego. Producent zaleca stosowanie piasku kwarcowego lub kompatybilnego złoża o granulacji 0,4–0,8 mm.

Przed rozpoczęciem napełniania filtr należy ustawić w miejscu docelowym na stabilnej, poziomej i odpowiednio nośnej podstawie. Po wsypaniu złoża i napełnieniu wodą jego przesunięcie nie będzie możliwe bez wcześniejszego opróżnienia.

Nad filtrem należy pozostawić co najmniej około 650 mm wolnej przestrzeni, aby możliwe było otwarcie zbiornika, wyjęcie elementów wewnętrznych i późniejsza wymiana materiału filtracyjnego.

Podczas przygotowania filtra należy:

1. sprawdzić prawidłowe ułożenie systemu dysz, dyfuzora i rurki odpowietrzającej,
2. upewnić się, że korek spustowy jest prawidłowo zamontowany,
3. zabezpieczyć wewnętrzny otwór przed przedostaniem się do niego piasku,
4. napełnić zbiornik wodą mniej więcej do połowy wysokości,
5. powoli i równomiernie wsypać około 250 kg materiału filtracyjnego,
6. wyrównać powierzchnię złoża,
7. usunąć zabezpieczenie i dokładnie oczyścić powierzchnie uszczelniające,
8. prawidłowo zamontować dyfuzor, pokrywę, uszczelkę oraz obejmę.

Napełnienie zbiornika wodą przed wsypaniem złoża tworzy warstwę amortyzującą i ogranicza ryzyko uszkodzenia wewnętrznego systemu przez spadający materiał filtracyjny.

Po pierwszym napełnieniu należy przeprowadzić płukanie:

1. przy wyłączonej pompie ustawić zawór w pozycji BACKWASH,
2. uruchomić pompę i po ustabilizowaniu przepływu płukać złoże przez co najmniej 2 minuty,
3. wyłączyć pompę i ustawić zawór w pozycji RINSE,
4. uruchomić pompę na około jedną minutę lub do uzyskania czystej wody we wzierniku,
5. ponownie wyłączyć pompę i przełączyć zawór do pozycji FILTER.

Przed każdą zmianą położenia zaworu wielodrogowego pompę należy bezwzględnie wyłączyć. Obracanie dźwigni podczas przepływu może uszkodzić zawór i spowodować gwałtowną zmianę ciśnienia w instalacji.

Po uruchomieniu czystego filtra należy zanotować początkowe wskazanie manometru. Płukanie wsteczne wykonuje się po wzroście ciśnienia o około 0,7 bar względem wartości początkowej albo po zauważalnym osłabieniu przepływu wody.

Konstrukcja HB Side, zawór 63 mm i dane techniczne

S0310SXE należy do rodziny Hayward ProSeries HB Side. Zbiornik wykonano z polietylenu formowanego rozdmuchowo. Konstrukcja jest odporna na korozję, wilgoć, promieniowanie UV, prawidłowo stosowane środki basenowe oraz ciśnienie maksymalne do 3,5 bar.

Filtr może współpracować z prawidłowo prowadzoną wodą chlorowaną lub słoną. Konieczne jest jednak utrzymywanie parametrów chemicznych w zakresie wymaganym przez producentów urządzeń oraz zabezpieczenie filtra przed zamarznięciem.

Odpinana obejma górnej pokrywy zapewnia dostęp do wnętrza bez konieczności demontowania bocznego zaworu. Ruchome dysze ułatwiają obsługę systemu wewnętrznego, a duży korek spustowy pozwala sprawniej opróżnić zbiornik przed zimą.

Boczny zawór Vari-Flo ma przyłącza 2″, przeznaczone do instalacji 63 mm. W komplecie znajdują się również manometr i wziernik kontrolny wody popłucznej. Pompa i materiał filtracyjny wymagają osobnego zakupu.

Typowy zakres ciśnienia roboczego wynosi od 0,5 do 1,3 bar. Wartość 3,5 bar oznacza maksymalne dopuszczalne ciśnienie zbiornika, a nie prawidłowe ciśnienie podczas standardowej filtracji.

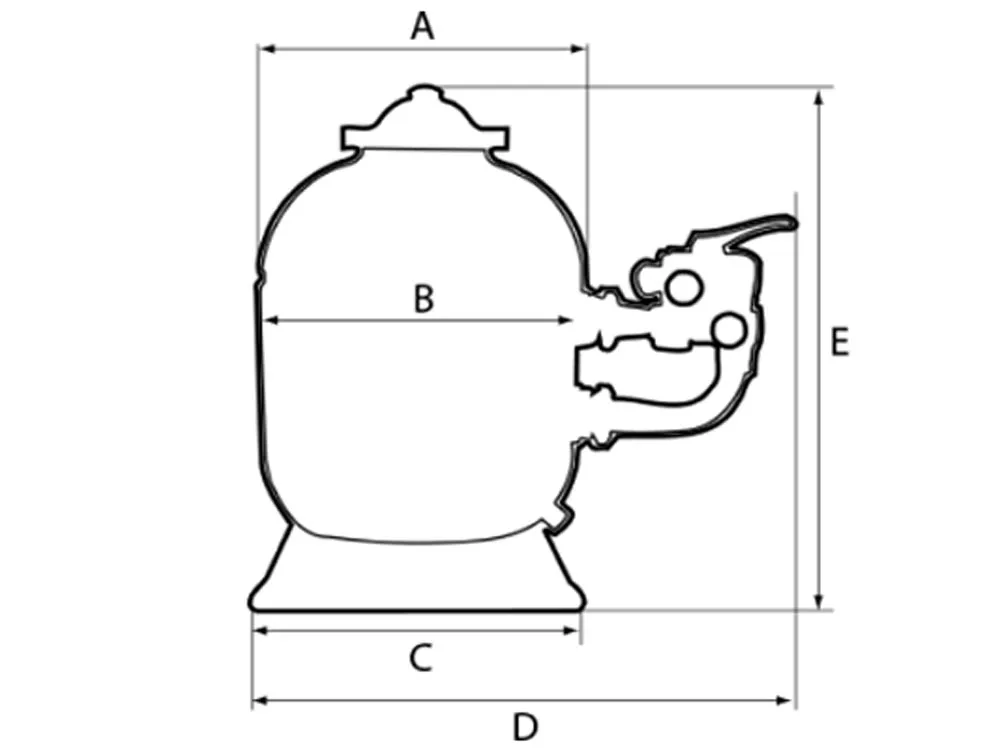

Dane techniczne Hayward ProSide S0310SXE

Porównanie oferowanych filtrów Hayward ProSide

Wskazówka eksperta

S0310SXE jest przeznaczony do dużych instalacji 63 mm wymagających rzeczywistego przepływu do 22 m³/h. Nie należy montować go w instalacji 50 mm wyłącznie za pomocą redukcji, ponieważ przewężenia mogą ograniczyć przepływ i zwiększyć opory hydrauliczne.

W porównaniu z S244SXE model S0310SXE ma znacznie większą powierzchnię filtracji, mieści o około 100 kg więcej materiału filtracyjnego i wykorzystuje przyłącza 63 mm. Przejście na większy filtr powinno być połączone z prawidłowym doborem pompy oraz średnic przewodów.

Model wymaga stabilnej i bardzo nośnej podstawy. Sam materiał filtracyjny waży około 250 kg, dlatego zbiornik należy ustawić w miejscu docelowym przed rozpoczęciem napełniania wodą i złożem.
