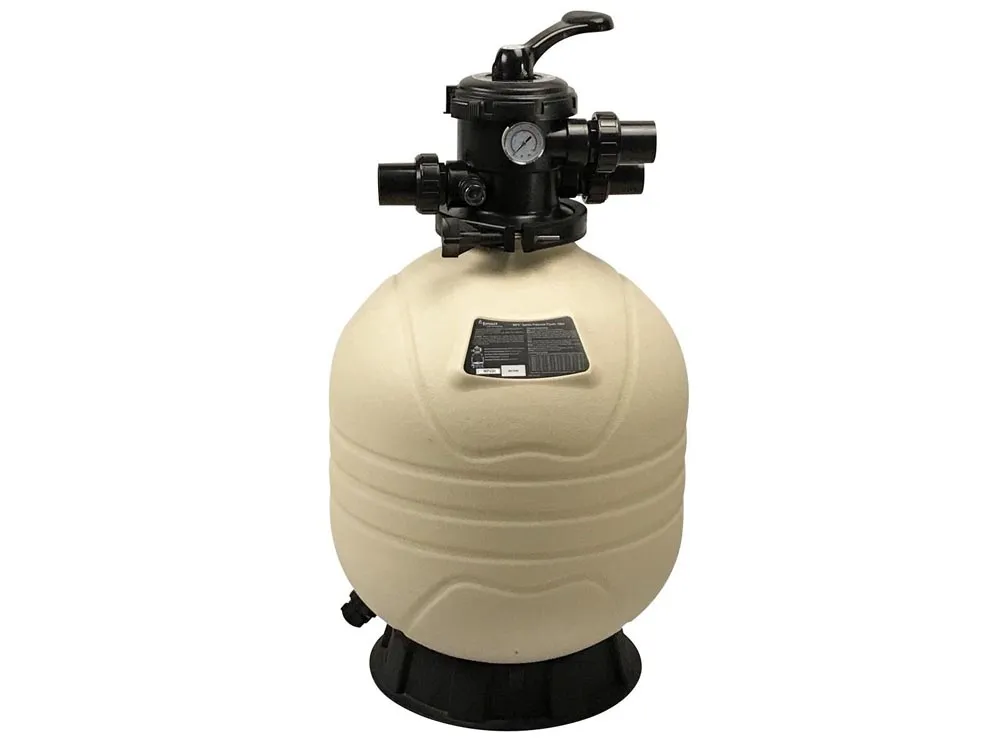

Filtr piaskowy do basenu Emaux MFV17 – 7 m³/h, D425

Emaux MFV17 to kompaktowy filtr piaskowy z zaworem górnym, przeznaczony do mechanicznego oczyszczania wody w małych i średnich basenach prywatnych. Model osiąga maksymalną wydajność 7 m³/h, ma zbiornik o średnicy 425 mm i współpracuje z instalacją basenową 50 mm.

Filtr jest przeznaczony orientacyjnie do basenów o objętości do około 30 m³. Do prawidłowej pracy wymaga 40 kg odpowiednio dobranego złoża filtracyjnego o zalecanej frakcji 0,5–0,8 mm. Złoże nie jest częścią zestawu i należy zamówić je osobno.

Jednoczęściowy zbiornik wykonano z formowanego polietylenu HDPE. Filtr jest wyposażony w górny zawór 6-drogowy, manometr, kolektor wewnętrzny oraz podstawę stabilizującą. Konstrukcja pozwala prowadzić codzienną filtrację, płukanie złoża, płukanie układające i opróżnianie instalacji bez rozłączania przewodów hydraulicznych.

Do jakiego basenu pasuje filtr Emaux MFV17?

Emaux MFV17 jest najmniejszym modelem w serii MFV. Najlepiej sprawdzi się w prywatnym basenie ogrodowym lub domowym o objętości do około 25–30 m³, wyposażonym w instalację hydrauliczną 50 mm.

Model będzie odpowiedni przede wszystkim do:

• małego lub średniego basenu prywatnego,
• basenu użytkowanego przez jedną rodzinę,
• instalacji z pompą zapewniającą rzeczywisty przepływ nieprzekraczający 7 m³/h,
• rurociągu basenowego o średnicy 50 mm,
• modernizacji niewielkiego układu filtracyjnego,
• użytkownika oczekującego klasycznego filtra piaskowego z płukaniem wstecznym.

Przy wydajności 7 m³/h filtr może teoretycznie przetłoczyć około 28 m³ wody w ciągu czterech godzin. Deklarowany zakres do 30 m³ należy jednak traktować orientacyjnie. Rzeczywisty czas pełnego obiegu zależy od wydajności pompy w punkcie pracy, długości i średnicy przewodów, liczby kolan, wysokości podnoszenia oraz stopnia zabrudzenia złoża.

Do basenu intensywnie użytkowanego, położonego w miejscu narażonym na pył, liście i inne zanieczyszczenia albo wymagającego krótszego czasu obiegu warto rozważyć większy filtr. Większa powierzchnia złoża może wydłużyć okres pomiędzy kolejnymi płukaniami i zmniejszyć opory przepływu.

MFV17 nie zawiera pompy. Należy połączyć go z osobno dobraną pompą filtracyjną. Przy doborze nie powinno się kierować wyłącznie wydajnością podawaną w nazwie pompy, ponieważ rzeczywisty przepływ po podłączeniu całej instalacji jest zwykle niższy od wartości osiąganej bez oporów.

Jak działa filtr piaskowy Emaux MFV?

Filtr piaskowy nie wymusza przepływu wody samodzielnie. Za obieg odpowiada pompa basenowa, która pobiera wodę ze skimmera i ewentualnie odpływu dennego, a następnie kieruje ją do zaworu zamontowanego na górze zbiornika.

W standardowym trybie filtracji woda przepływa od góry przez warstwę złoża. Pomiędzy ziarnami zatrzymywane są zanieczyszczenia mechaniczne, takie jak:

• piasek i kurz,
• drobne fragmenty liści i roślin,
• włosy oraz pozostałości organiczne,
• część zawiesiny powodującej zmętnienie wody,
• zanieczyszczenia wyłapane wcześniej przez zastosowany środek koagulujący.

Oczyszczona woda trafia przez dolny kolektor do rury centralnej, następnie wraca przez zawór i instalację powrotną do dysz napływowych basenu.

Filtracja mechaniczna nie zastępuje dezynfekcji. Filtr usuwa z wody zanieczyszczenia stałe, natomiast za ograniczanie rozwoju bakterii, glonów i innych mikroorganizmów odpowiada prawidłowo prowadzona dezynfekcja oraz kontrola parametrów chemicznych wody.

W miarę gromadzenia się brudu opory przepływu przez złoże rosną. Można to obserwować na manometrze. Warto zanotować ciśnienie odczytane bezpośrednio po pierwszym uruchomieniu i płukaniu filtra. Jest ono punktem odniesienia przy późniejszej eksploatacji.

Wydajność, złoże i prawidłowa eksploatacja

MFV17 ma powierzchnię filtracyjną 0,14 m² i maksymalną wydajność 7 m³/h. Pompa współpracująca z filtrem nie powinna powodować przepływu przekraczającego wartość dopuszczalną dla zbiornika i zaworu.

Zbyt wysoki przepływ może:

• pogorszyć skuteczność wychwytywania drobnych zanieczyszczeń,
• zwiększyć ciśnienie w instalacji,
• powodować wynoszenie drobnego złoża do basenu lub odpływu,
• utrudnić prawidłowe płukanie warstwy filtracyjnej,
• nadmiernie obciążać zawór i połączenia hydrauliczne.

Do napełnienia zbiornika potrzeba około 40 kg złoża o frakcji 0,5–0,8 mm. Można stosować odpowiedni piasek kwarcowy albo kompatybilne złoże szklane, przestrzegając zaleceń jego producenta. Nie należy używać materiału o przypadkowej frakcji, ponieważ zbyt drobne ziarna mogą przedostawać się przez kolektor, a zbyt grube mogą ograniczać dokładność filtracji.

Przed wsypaniem złoża należy częściowo wypełnić zbiornik wodą i prawidłowo zabezpieczyć rurę centralną. Woda amortyzuje uderzenia spadającego materiału i zmniejsza ryzyko uszkodzenia wewnętrznego kolektora.

Po pierwszym napełnieniu należy przeprowadzić płukanie wsteczne:

1. wyłączyć pompę,
2. ustawić zawór w pozycji BACKWASH,
3. uruchomić pompę i płukać złoże przez co najmniej około 2 minuty, obserwując wodę we wzierniku,
4. wyłączyć pompę i ustawić zawór w pozycji RINSE,
5. uruchomić pompę na około 30–60 sekund,
6. ponownie wyłączyć pompę, ustawić FILTER i wznowić filtrację.

Pompa musi być wyłączona przed każdą zmianą położenia zaworu. Obracanie zaworu podczas pracy pompy może powodować gwałtowne zmiany ciśnienia, uszkodzenie uszczelki wieloramiennej i nadmierne naprężenia instalacji.

W trakcie sezonu płukanie należy wykonywać wtedy, gdy ciśnienie wzrośnie o około 0,3–0,4 bar względem wartości odczytanej po czystym uruchomieniu albo gdy wyraźnie spadnie przepływ wody na dyszach napływowych.

Przed zimą filtr trzeba dokładnie przepłukać i całkowicie opróżnić. Korek spustowy należy pozostawić wyjęty, manometr zdemontować i przechowywać w miejscu zabezpieczonym przed mrozem, a zawór ustawić w pozycji zimowej wskazanej w instrukcji.

Zawór 6-drogowy, budowa i dane techniczne

Emaux MFV17 jest wyposażony w górny zawór wielodrogowy. Umieszczenie zaworu na szczycie zbiornika pozwala ograniczyć szerokość całego zestawu, dlatego rozwiązanie dobrze sprawdza się w niewielkich pomieszczeniach technicznych. Należy jednak pozostawić odpowiednią wysokość nad filtrem, potrzebną do obsługi i demontażu zaworu.

Zawór umożliwia wybór sześciu podstawowych funkcji:

• FILTER – standardowa filtracja wody przez złoże,
• BACKWASH – płukanie wsteczne i usuwanie zanieczyszczeń do odpływu,
• RINSE – krótkie płukanie układające złoże po funkcji BACKWASH,
• WASTE – wypompowywanie wody bez przepływu przez złoże,
• RECIRCULATE – obieg wody z pominięciem zbiornika filtracyjnego,
• CLOSED – zamknięcie przepływu przy wyłączonej pompie.

Jednoczęściowy zbiornik wykonano z polietylenu HDPE. Konstrukcja jest odporna na korozję i przeznaczona do pracy przy maksymalnym ciśnieniu 2,8 bar oraz temperaturze wody do 50°C.

Filtr jest wyposażony w zacisk obejmujący połączenie zbiornika z zaworem. Po poluzowaniu zacisku możliwe jest zdjęcie zaworu oraz uzyskanie dostępu do wnętrza zbiornika. Manometr pozwala kontrolować ciśnienie podczas pracy i określić moment potrzebnego płukania złoża.

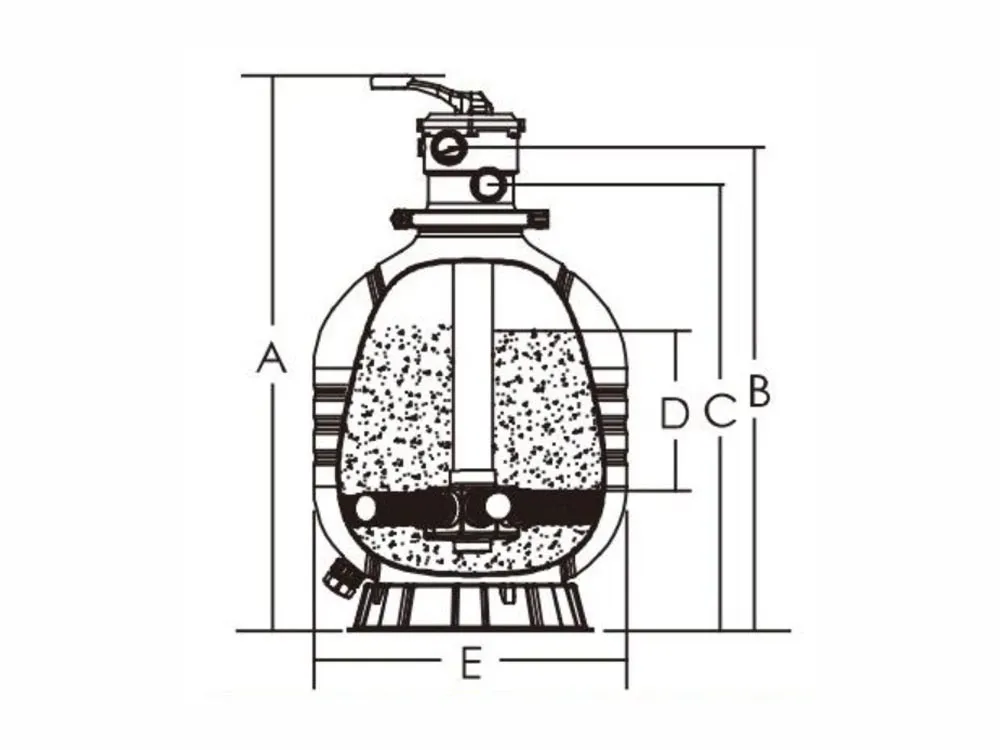

Dane techniczne Emaux MFV17

Porównanie filtrów Emaux MFV

Wskazówka eksperta – dobierz pompę do filtra, nie odwrotnie

Rzeczywisty przepływ pompy przez MFV17 nie powinien przekraczać 7 m³/h. Przy doborze uwzględnij punkt pracy pompy oraz opory całej instalacji, a nie tylko maksymalną wydajność zapisaną w nazwie urządzenia.

Pompa o katalogowej wydajności nieco wyższej niż 7 m³/h może w konkretnej instalacji współpracować z MFV17 prawidłowo, jeżeli po uwzględnieniu wysokości podnoszenia i oporów rurociągu rzeczywisty przepływ pozostaje w dopuszczalnym zakresie. Nie należy jednak zakładać tego bez sprawdzenia charakterystyki pompy.

Jeżeli instalacja ma bardzo krótkie przewody i małe opory albo wybrana pompa zapewnia większy przepływ, bezpieczniejszy będzie filtr o większej powierzchni, na przykład MFV20. Większy zbiornik daje również większą pojemność na zanieczyszczenia i może wymagać rzadszego płukania wstecznego.
