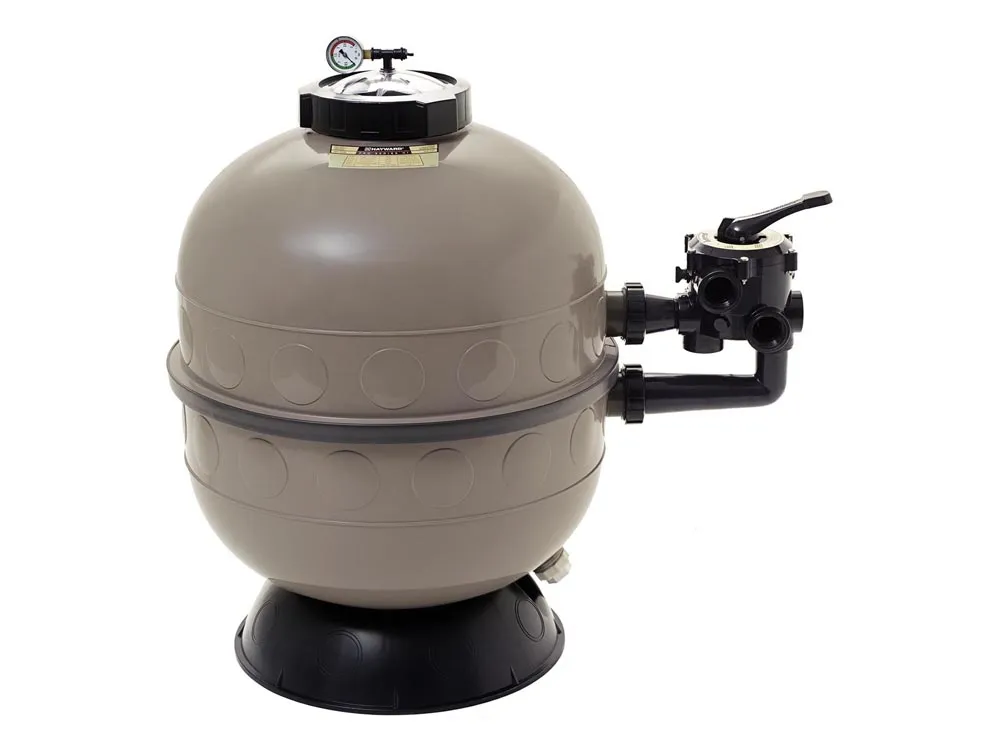

Filtr piaskowy do basenu Hayward ProSide S160SIE – 6 m³/h, D400

Hayward ProSide S160SIE to kompaktowy filtr piaskowy z bocznym zaworem 6-drogowym, przeznaczony do mechanicznego oczyszczania wody w małych basenach prywatnych. Model osiąga wydajność 6 m³/h, ma zbiornik o średnicy 400 mm i współpracuje z instalacją basenową 50 mm.

Filtr jest przeznaczony orientacyjnie do basenów o objętości do około 24 m³. Do prawidłowej pracy wymaga około 50 kg piasku kwarcowego lub zgodnego złoża szklanego o zalecanej frakcji 0,4–0,8 mm. Pompa basenowa i materiał filtracyjny nie znajdują się w zestawie.

S160SIE należy do serii Hayward ProSeries HI Side. Zbiornik wykonano z odpornego tworzywa polietylenowego formowanego wtryskowo i łączonego termicznie. Boczne położenie zaworu pozostawia dostęp do przezroczystej pokrywy umieszczonej na górze filtra, ułatwiając kontrolę wnętrza oraz wymianę złoża.

Do jakiego basenu pasuje filtr Hayward S160SIE?

Hayward S160SIE jest najmniejszym z oferowanych w ARRAS filtrów ProSide. Został przeznaczony przede wszystkim do niewielkich basenów prywatnych o objętości do około 24 m³, wyposażonych w instalację hydrauliczną 50 mm.

Model może być odpowiedni między innymi do:

• małego basenu przydomowego lub ogrodowego,
• niewielkiego basenu murowanego albo poliestrowego,
• basenu użytkowanego sezonowo przez kilka osób,
• instalacji wykonanej z rur PVC-U 50 mm,
• układu wymagającego rzeczywistego przepływu do 6 m³/h,
• instalacji współpracującej z chloratorem soli lub innym urządzeniem uzdatniającym o zgodnym przepływie.

Przy wydajności 6 m³/h filtr może teoretycznie przetłoczyć około 24 m³ wody w ciągu czterech godzin. Wartość ta ma jednak charakter orientacyjny. Rzeczywisty przepływ zależy od wydajności pompy w punkcie pracy, długości przewodów, liczby kolan, wysokości podnoszenia oraz oporów pozostałych urządzeń.

Jeżeli objętość basenu zbliża się do 24 m³, instalacja jest długa albo filtracja ma działać przez krótszy czas, warto rozważyć większy model S210SIE o wydajności 9,5 m³/h.

Jak działa filtr piaskowy Hayward ProSide?

Za wymuszanie obiegu wody odpowiada osobno dobrana pompa basenowa. Woda pobierana ze skimmera, odpływu dennego lub innego punktu ssawnego trafia do bocznego zaworu wielodrogowego, a następnie jest kierowana do wnętrza zbiornika.

Podczas przepływu przez warstwę piasku kwarcowego lub odpowiedniego złoża szklanego zatrzymywane są zanieczyszczenia mechaniczne, takie jak:

• piasek, kurz i drobny pył,
• fragmenty liści i roślin,
• włosy oraz pozostałości organiczne,
• część zawiesiny powodującej zmętnienie wody,
• cząstki połączone przez prawidłowo zastosowany koagulant.

Oczyszczona woda jest odbierana przez system dysz znajdujących się w dolnej części zbiornika, a następnie wraca do instalacji basenowej. Powierzchnia filtracyjna S160SIE wynosi 0,13 m².

Filtracja mechaniczna nie zastępuje dezynfekcji, regulacji pH ani regularnego kontrolowania parametrów wody. Filtr, pompa oraz pozostałe urządzenia powinny pracować przy zgodnym przepływie.

Boczny zawór 6-drogowy umożliwia wybór podstawowych funkcji instalacji:

• FILTER – standardowa filtracja wody,
• BACKWASH – płukanie złoża w przeciwnym kierunku,
• RINSE – dopłukanie i ułożenie złoża po płukaniu wstecznym,
• WASTE – odprowadzanie wody bez przechodzenia przez złoże,
• RECIRCULATE – obieg wody z pominięciem filtra,
• CLOSED – zamknięcie przepływu przy wyłączonej pompie.

Jak przygotować złoże i uruchomić S160SIE?

Filtr Hayward S160SIE wymaga około 50 kg materiału filtracyjnego. Producent zaleca stosowanie piasku kwarcowego lub zgodnego złoża o granulacji 0,4–0,8 mm.

Przed rozpoczęciem napełniania filtr należy ustawić w miejscu docelowym na stabilnej, poziomej i odpowiednio nośnej podstawie. Wokół zaworu oraz nad pokrywą trzeba pozostawić przestrzeń umożliwiającą późniejszą obsługę i wymianę złoża.

Podczas przygotowania filtra należy:

1. sprawdzić prawidłowe ułożenie wewnętrznego systemu dysz i rury centralnej,
2. częściowo napełnić zbiornik wodą, aby zamortyzować wsypywane złoże,
3. zabezpieczyć otwór rury centralnej przed dostaniem się do niego piasku,
4. powoli i równomiernie wsypać około 50 kg materiału filtracyjnego,
5. wyrównać powierzchnię złoża,
6. oczyścić powierzchnie uszczelniające i prawidłowo zamontować pokrywę.

Po napełnieniu zbiornika należy przeprowadzić pierwsze płukanie złoża:

1. przy wyłączonej pompie ustawić zawór w pozycji BACKWASH,
2. uruchomić pompę i płukać złoże przez około 2 minuty lub do uzyskania czystej wody we wzierniku,
3. wyłączyć pompę i ustawić zawór w pozycji RINSE,
4. uruchomić pompę na około jedną minutę,
5. ponownie wyłączyć pompę i przełączyć zawór do pozycji FILTER.

Przed każdą zmianą położenia zaworu wielodrogowego pompę należy bezwzględnie wyłączyć. Obracanie dźwigni podczas przepływu może uszkodzić zawór i wywołać gwałtowną zmianę ciśnienia w instalacji.

Po uruchomieniu czystego filtra warto zanotować początkowe wskazanie manometru. Producent zaleca wykonanie płukania wstecznego po wzroście ciśnienia o około 0,7 bar względem wartości początkowej lub po zauważalnym osłabieniu przepływu.

Konstrukcja HI Side, zawór 50 mm i dane techniczne

S160SIE należy do rodziny Hayward ProSeries HI Side. Zbiornik wykonano z odpornego tworzywa polietylenowego formowanego wtryskowo i łączonego termicznie. Konstrukcja jest odporna na korozję, wilgoć, typowe środki basenowe oraz warunki atmosferyczne.

Filtr jest zgodny z instalacjami wykorzystującymi wodę uzdatnianą chlorem lub elektrolizą soli. Nie zwalnia to jednak z obowiązku utrzymywania prawidłowych parametrów chemicznych wody oraz zabezpieczenia urządzenia przed mrozem.

Przezroczysta pokrywa górna ułatwia kontrolowanie wnętrza zbiornika i zapewnia dostęp do materiału filtracyjnego bez konieczności demontowania bocznego zaworu. Okrągła podstawa stabilizuje filtr na przygotowanym podłożu.

Boczny zawór 6-drogowy ma przyłącza 1½″, przeznaczone do instalacji 50 mm. W zestawie znajduje się zawór oraz manometr. Pompa i materiał filtracyjny wymagają osobnego zakupu.

Typowy zakres ciśnienia roboczego wynosi od 0,5 do 1,3 bar. Wartość 2 bar oznacza maksymalne dopuszczalne ciśnienie, a nie zalecane ciśnienie podczas normalnej filtracji.

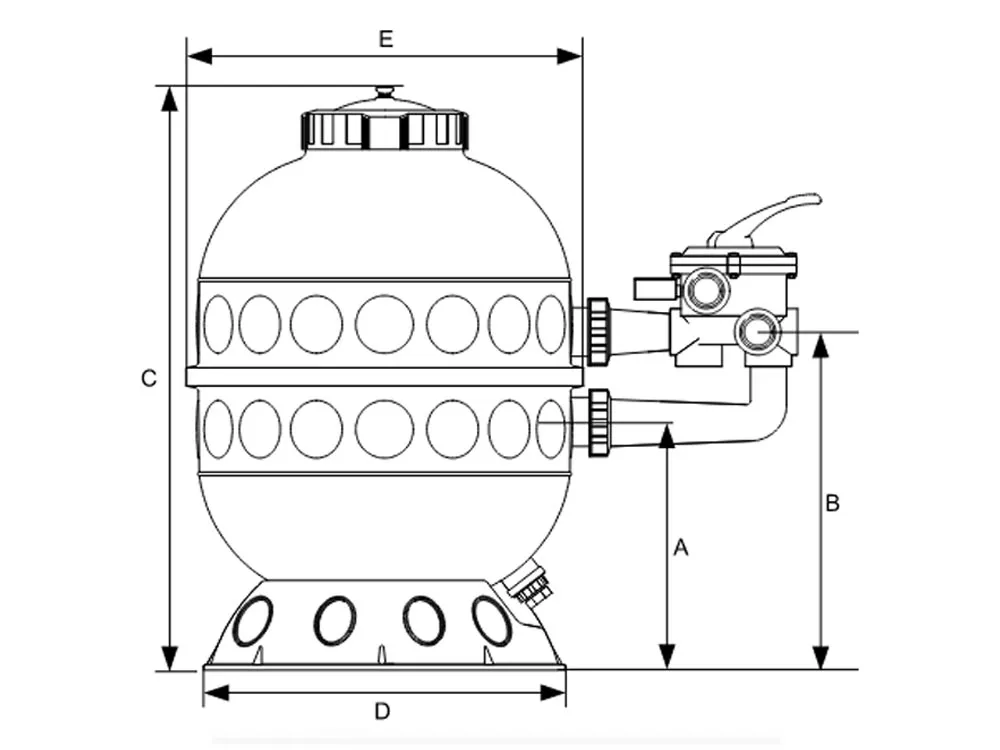

Dane techniczne Hayward ProSide S160SIE

Porównanie oferowanych filtrów Hayward ProSide

Wskazówka eksperta

S160SIE najlepiej sprawdzi się w małym basenie, którego instalacja nie wymaga przepływu wyższego niż 6 m³/h. Nie należy dobierać do niego pompy wyłącznie na podstawie wydajności podawanej przy zerowej wysokości podnoszenia. Liczy się rzeczywisty przepływ przy oporach całego układu.

Jeżeli objętość basenu jest bliska 24 m³, w obiegu znajduje się pompa ciepła, wymiennik lub duża liczba kształtek, warto rozważyć S210SIE. Większy model ma powierzchnię filtracyjną 0,19 m², mieści 100 kg złoża i osiąga wydajność 9,5 m³/h.

Nie należy też wybierać modelu SXE wyłącznie ze względu na wyższe maksymalne ciśnienie zbiornika. S160SIE jest przeznaczony do prawidłowo wykonanych prywatnych instalacji basenowych, w których normalne ciśnienie pracy mieści się w zakresie 0,5–1,3 bar.
