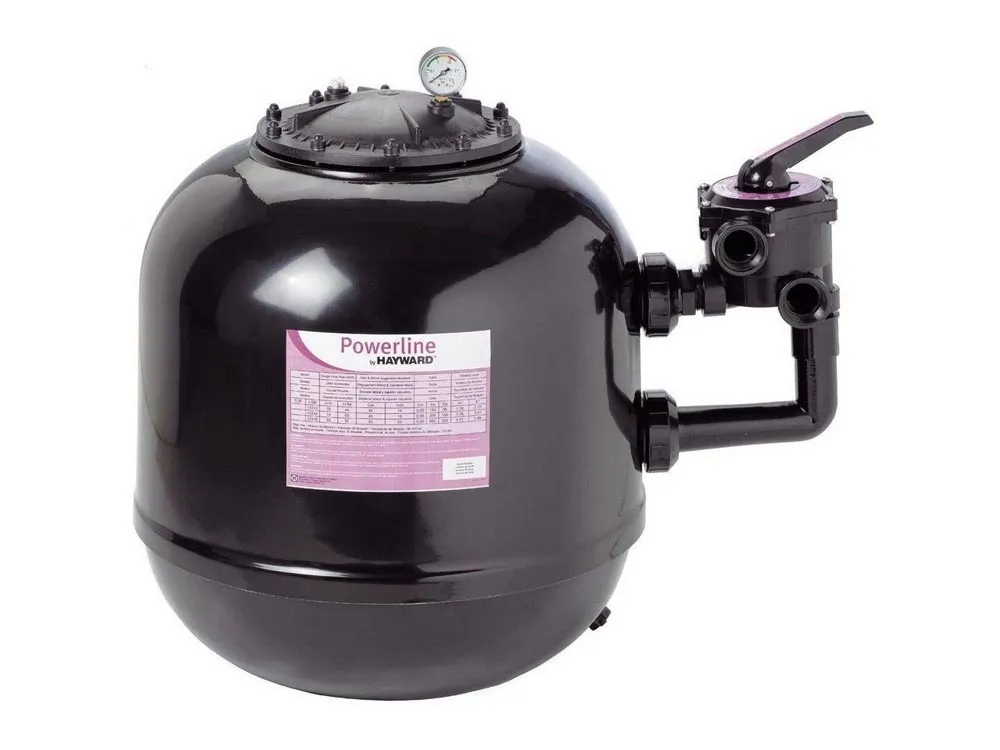

Filtr piaskowy do basenu Hayward NC600SE2 – 14 m³/h, D600

Hayward NC600SE2 to filtr piaskowy z bocznym zaworem 6-pozycyjnym, przeznaczony do mechanicznego oczyszczania wody w prywatnych basenach. Model osiąga wydajność 14 m³/h, ma zbiornik o średnicy 600 mm i współpracuje z instalacją basenową 50 mm.

Filtr jest przeznaczony orientacyjnie do basenów o objętości do około 56 m³. Do prawidłowej pracy wymaga około 150 kg piasku filtracyjnego o zalecanej frakcji 0,4–0,8 mm. Pompa basenowa oraz materiał filtracyjny nie znajdują się w zestawie.

NC600SE2 należy do rodziny Hayward NC Series. Zbiornik wykonano z poliestru wzmacnianego włóknem szklanym, zapewniającego odpowiednią sztywność i odporność ciśnieniową. Szeroki otwór w górnej części zbiornika ułatwia jego napełnianie, kontrolę wnętrza oraz późniejszą wymianę materiału filtracyjnego.

Do jakiego basenu pasuje filtr Hayward NC600SE2?

Hayward NC600SE2 jest przeznaczony przede wszystkim do prywatnych basenów o objętości do około 56 m³. Filtr wykorzystuje boczny zawór z przyłączami 1½″ i jest przystosowany do współpracy z instalacją hydrauliczną wykonaną z rur PVC-U 50 mm.

Model może być odpowiedni między innymi do:

• średniego lub większego basenu przydomowego,
• basenu murowanego, żelbetowego albo wykonanego z bloczków,
• basenu poliestrowego lub kompozytowego,
• prywatnego basenu wewnętrznego,
• instalacji wykonanej z rur PVC-U 50 mm,
• układu wymagającego rzeczywistego przepływu do 14 m³/h.

Przy wydajności 14 m³/h filtr może teoretycznie przetłoczyć około 56 m³ wody w ciągu czterech godzin. Wartość ta ma charakter orientacyjny. Rzeczywisty przepływ zależy od charakterystyki pompy w punkcie pracy, długości i średnicy przewodów, liczby zastosowanych kształtek, różnicy wysokości oraz oporów wszystkich urządzeń znajdujących się w obiegu.

Jeżeli instalacja obejmuje pompę ciepła, wymiennik, chlorator soli, lampę UV, automatyczną stację dozującą albo dodatkowe atrakcje wodne, należy uwzględnić ich opory hydrauliczne. Sama pojemność niecki nie powinna być jedynym kryterium wyboru filtra.

NC600SE2 jest większym wariantem od NC500SE2. Zapewnia wydajność 14 zamiast 10 m³/h, ma powierzchnię filtracji 0,28 zamiast 0,20 m² i mieści o 65 kg więcej piasku. Oba modele współpracują z instalacją 50 mm.

Jak działa filtr piaskowy Hayward NC Series?

Za wymuszanie obiegu wody odpowiada osobno dobrana pompa basenowa. Woda pobierana ze skimmerów, odpływu dennego albo zbiornika przelewowego trafia do bocznego zaworu wielodrogowego, a następnie jest kierowana do wnętrza zbiornika filtra.

Podczas przepływu przez warstwę piasku filtracyjnego zatrzymywane są zanieczyszczenia mechaniczne, takie jak:

• piasek, kurz i drobny pył,
• fragmenty liści i roślin,
• włosy oraz pozostałości organiczne,
• część zawiesiny powodującej zmętnienie wody,
• cząstki połączone przez prawidłowo zastosowany koagulant.

Oczyszczona woda jest odbierana przez system dysz znajdujący się w dolnej części zbiornika, a następnie wraca do instalacji basenowej. Powierzchnia filtracyjna modelu NC600SE2 wynosi 0,28 m².

Warstwa około 150 kg piasku pozwala obsługiwać przepływ do 14 m³/h i zatrzymywać zanieczyszczenia transportowane przez obieg wody. Filtracja mechaniczna nie zastępuje jednak dezynfekcji, regulacji pH, kontroli środka dezynfekującego ani regularnego czyszczenia niecki.

Boczny zawór 6-pozycyjny umożliwia korzystanie z podstawowych funkcji instalacji:

• FILTER – standardowa filtracja wody,
• BACKWASH – płukanie złoża w przeciwnym kierunku,
• RINSE – dopłukanie i ponowne ułożenie piasku,
• WASTE – odprowadzanie wody z pominięciem filtra,
• RECIRCULATE – obieg wody bez przechodzenia przez złoże,
• CLOSED – zamknięcie przepływu przy wyłączonej pompie.

Manometr służy do kontrolowania ciśnienia wewnątrz zbiornika i pomaga ustalić moment wykonania płukania wstecznego. Przezroczysty wziernik znajdujący się przy zaworze pozwala natomiast obserwować czystość wody odprowadzanej podczas płukania złoża.

Jak przygotować złoże i uruchomić NC600SE2?

Filtr Hayward NC600SE2 wymaga około 150 kg piasku filtracyjnego. Producent zaleca stosowanie materiału o granulacji 0,4–0,8 mm.

Podana masa dotyczy piasku. Jeżeli zamiast niego stosowane jest kompatybilne złoże szklane, jego ilość należy ustalić zgodnie z przelicznikiem podanym przez producenta wybranego materiału filtracyjnego.

Filtr należy ustawić w miejscu docelowym jeszcze przed rozpoczęciem napełniania. Po wsypaniu 150 kg piasku i wypełnieniu zbiornika wodą jego przesunięcie nie będzie możliwe bez wcześniejszego opróżnienia.

Podłoże powinno być stabilne, poziome i przystosowane do przeniesienia łącznej masy filtra, materiału filtracyjnego oraz znajdującej się w zbiorniku wody. Trzeba również pozostawić swobodny dostęp do bocznego zaworu, manometru, korka spustowego i połączeń hydraulicznych.

Producent zaleca pozostawienie około 45 cm wolnej przestrzeni z boku oraz nad filtrem. Ułatwia to podłączenie przewodów, zdjęcie pokrywy, wsypywanie piasku oraz późniejszą wymianę złoża.

Podczas przygotowania filtra należy:

1. sprawdzić prawidłowe ułożenie systemu dysz, dyfuzora i przewodu odpowietrzającego,
2. upewnić się, że korek spustowy jest prawidłowo zamontowany,
3. zabezpieczyć wewnętrzny otwór przed przedostaniem się do niego piasku,
4. napełnić zbiornik wodą mniej więcej do połowy wysokości,
5. powoli i równomiernie wsypać około 150 kg piasku filtracyjnego,
6. wyrównać powierzchnię materiału filtracyjnego,
7. usunąć zabezpieczenie i dokładnie oczyścić powierzchnie uszczelniające,
8. prawidłowo zamontować dyfuzor, pokrywę, uszczelkę i pozostałe elementy.

Napełnienie zbiornika wodą przed wsypaniem piasku tworzy warstwę amortyzującą i ogranicza ryzyko uszkodzenia dolnego systemu dysz przez spadający materiał filtracyjny.

Po pierwszym napełnieniu należy przeprowadzić płukanie:

1. przy wyłączonej pompie ustawić zawór w pozycji BACKWASH,
2. uruchomić pompę i po ustabilizowaniu przepływu płukać złoże przez co najmniej 2 minuty,
3. wyłączyć pompę i ustawić zawór w pozycji RINSE,
4. uruchomić pompę na około jedną minutę lub do uzyskania czystej wody we wzierniku,
5. ponownie wyłączyć pompę i przełączyć zawór do pozycji FILTER.

Przed każdą zmianą położenia zaworu wielodrogowego pompę należy bezwzględnie wyłączyć. Obracanie dźwigni podczas pracy pompy może uszkodzić zawór i wywołać gwałtowną zmianę ciśnienia w instalacji.

Po uruchomieniu czystego filtra należy zanotować początkowe wskazanie manometru. Płukanie wsteczne wykonuje się po wzroście ciśnienia o około 0,7 bar względem wartości początkowej albo po zauważalnym osłabieniu przepływu wody.

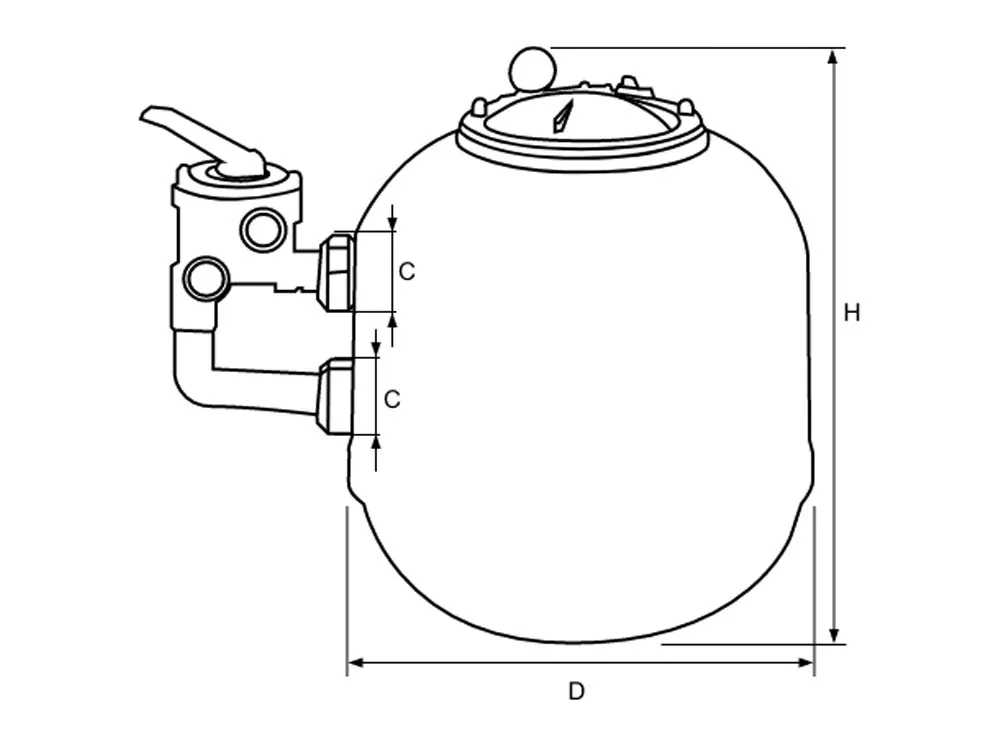

Konstrukcja zbiornika, zawór boczny i dane techniczne

Zbiornik NC600SE2 wykonano z poliestru wzmacnianego włóknem szklanym. Konstrukcja zapewnia odpowiednią sztywność i odporność ciśnieniową, a obniżona wysokość filtra ułatwia jego montaż w ograniczonej przestrzeni technicznej.

Szeroki otwór umieszczony w górnej części zbiornika ułatwia wsypywanie piasku, kontrolę wnętrza oraz późniejszą wymianę materiału filtracyjnego. Zawór znajduje się z boku, dlatego otwarcie zbiornika nie wymaga zdejmowania całego zaworu wielodrogowego.

Boczny zawór ma przyłącza 1½″, odpowiadające instalacji basenowej 50 mm. W komplecie znajdują się również manometr, wziernik wody popłucznej oraz elementy potrzebne do montażu filtra. Pompa i materiał filtracyjny wymagają osobnego zakupu.

Typowy zakres ciśnienia podczas pracy wynosi około 0,5–1,5 kg/cm². Maksymalne dopuszczalne ciśnienie filtra wynosi 1,6 bar. Ciśnienie próbne zbiornika wynosi 3,5 kg/cm² i nie jest wartością prawidłowej pracy instalacji.

Filtr powinien być zabezpieczony przed zamarznięciem. Przed okresem zimowym należy całkowicie opróżnić zbiornik, pozostawić wyjęty korek spustowy i ustawić dźwignię zaworu pomiędzy pozycjami albo w pozycji zimowej, jeżeli zastosowany zawór ją posiada.

Dane techniczne Hayward NC600SE2

Porównanie oferowanych filtrów Hayward NC

Wskazówka eksperta

NC600SE2 jest największym modelem z serii NC przeznaczonym do standardowej instalacji 50 mm. Większe modele NC780SE2 i NC900SE2 wykorzystują już zawory 2″ i powinny współpracować z prawidłowo zaprojektowaną instalacją PVC-U 63 mm.

Dobierając pompę do NC600SE2, należy sprawdzić jej rzeczywistą wydajność przy oporach konkretnej instalacji, a nie wyłącznie maksymalny przepływ podany w nazwie lub na etykiecie urządzenia. Pompa powinna zapewniać wymagany obieg, ale nie może powodować przekroczenia dopuszczalnej wydajności i ciśnienia filtra.

Po pierwszym uruchomieniu warto zapisać wskazanie manometru przy czystym piasku. Wzrost ciśnienia o około 0,7 bar względem tej wartości jest podstawowym sygnałem do wykonania płukania wstecznego.
