Filtr piaskowy do basenu Hayward NC500SE2 – 10 m³/h, D500

Hayward NC500SE2 to filtr piaskowy z bocznym zaworem 6-pozycyjnym, przeznaczony do mechanicznego oczyszczania wody w basenach prywatnych. Model osiąga wydajność 10 m³/h, ma zbiornik o średnicy 500 mm i współpracuje z instalacją basenową 50 mm.

Filtr jest przeznaczony orientacyjnie do basenów o objętości do około 40 m³. Do prawidłowej pracy wymaga około 85 kg piasku filtracyjnego o zalecanej frakcji 0,4–0,8 mm. Pompa basenowa oraz materiał filtracyjny nie znajdują się w zestawie.

NC500SE2 należy do rodziny Hayward NC Series. Zbiornik wykonano z poliestru wzmacnianego włóknem szklanym, zapewniającego wysoką odporność mechaniczną i ciśnieniową. Szeroki otwór w górnej części ułatwia napełnianie filtra piaskiem oraz późniejszą obsługę materiału filtracyjnego.

Do jakiego basenu pasuje filtr Hayward NC500SE2?

Hayward NC500SE2 jest przeznaczony przede wszystkim do prywatnych basenów o objętości do około 40 m³. Filtr wykorzystuje boczny zawór z przyłączami 1½″ i jest przystosowany do współpracy z instalacją hydrauliczną wykonaną z rur PVC-U 50 mm.

Model może być odpowiedni między innymi do:

• przydomowego basenu murowanego lub żelbetowego,
• basenu poliestrowego albo kompozytowego,
• prywatnego basenu wewnętrznego,
• instalacji wykonanej z rur PVC-U 50 mm,
• układu wymagającego rzeczywistego przepływu do 10 m³/h,
• modernizacji instalacji, w której potrzebny jest kompaktowy filtr z zaworem bocznym.

Przy wydajności 10 m³/h filtr może teoretycznie przetłoczyć około 40 m³ wody w ciągu czterech godzin. Jest to wartość orientacyjna. Rzeczywisty przepływ zależy od charakterystyki pompy w punkcie pracy, długości i średnicy przewodów, liczby kształtek, różnicy wysokości oraz oporów urządzeń znajdujących się w obiegu.

Jeżeli instalacja obejmuje pompę ciepła, wymiennik, chlorator soli, lampę UV, automatyczną stację dozującą albo dodatkowe atrakcje wodne, należy uwzględnić ich opory hydrauliczne. Sama pojemność niecki nie powinna być jedynym kryterium wyboru filtra.

NC500SE2 jest najmniejszym modelem w oferowanej serii Hayward NC. W porównaniu z NC600SE2 zajmuje mniej miejsca, wymaga o 65 kg mniej piasku i jest przeznaczony do instalacji o przepływie niższym o 4 m³/h.

Jak działa filtr piaskowy Hayward NC Series?

Za wymuszanie obiegu odpowiada osobno dobrana pompa basenowa. Woda pobierana ze skimmera, odpływu dennego albo zbiornika przelewowego trafia do bocznego zaworu wielodrogowego, a następnie jest kierowana do wnętrza zbiornika filtra.

Podczas przepływu przez warstwę piasku filtracyjnego zatrzymywane są zanieczyszczenia mechaniczne, takie jak:

• piasek, kurz i drobny pył,
• fragmenty liści i roślin,
• włosy oraz pozostałości organiczne,
• część zawiesiny powodującej zmętnienie wody,
• cząstki połączone przez prawidłowo zastosowany koagulant.

Oczyszczona woda jest odbierana przez system dysz znajdujący się w dolnej części zbiornika, a następnie wraca do instalacji basenowej. Powierzchnia filtracyjna modelu NC500SE2 wynosi 0,20 m².

Warstwa 85 kg piasku umożliwia prowadzenie ciągłej filtracji i zatrzymywanie zanieczyszczeń przenoszonych przez obieg wody. Filtracja mechaniczna nie zastępuje jednak dezynfekcji, regulacji pH, kontroli poziomu środka dezynfekującego ani regularnego czyszczenia basenu.

Boczny zawór 6-pozycyjny umożliwia korzystanie z podstawowych funkcji instalacji:

• FILTER – standardowa filtracja wody,
• BACKWASH – płukanie złoża w przeciwnym kierunku,
• RINSE – dopłukanie i ponowne ułożenie piasku,
• WASTE – odprowadzanie wody z pominięciem filtra,
• RECIRCULATE – obieg wody bez przechodzenia przez złoże,
• CLOSED – zamknięcie przepływu przy wyłączonej pompie.

Manometr pozwala kontrolować wzrost ciśnienia wewnątrz zbiornika. Przezroczysty wziernik znajdujący się przy zaworze służy natomiast do obserwowania czystości wody odprowadzanej podczas płukania wstecznego i płukania końcowego.

Jak przygotować złoże i uruchomić NC500SE2?

Filtr Hayward NC500SE2 wymaga około 85 kg piasku filtracyjnego. Producent zaleca stosowanie materiału o granulacji 0,4–0,8 mm.

Podana masa dotyczy piasku. Jeżeli zamiast niego stosowane jest kompatybilne złoże szklane, jego ilość należy ustalić zgodnie z przelicznikiem podanym przez producenta wybranego materiału filtracyjnego.

Filtr trzeba ustawić w miejscu docelowym przed rozpoczęciem napełniania. Po wsypaniu piasku i wypełnieniu zbiornika wodą jego przeniesienie nie będzie możliwe bez wcześniejszego opróżnienia.

Podłoże powinno być stabilne, poziome i przystosowane do przeniesienia łącznej masy filtra, piasku oraz znajdującej się w zbiorniku wody. Należy również pozostawić swobodny dostęp do zaworu, manometru, korka spustowego i połączeń hydraulicznych.

Instrukcja zaleca pozostawienie około 45 cm wolnej przestrzeni z boku oraz nad filtrem. Ułatwia to podłączenie instalacji, zdjęcie pokrywy, napełnianie zbiornika i późniejszą wymianę złoża.

Podczas przygotowania filtra należy:

1. sprawdzić prawidłowe ułożenie systemu dysz, dyfuzora i przewodu odpowietrzającego,
2. upewnić się, że korek spustowy jest prawidłowo zamontowany,
3. zabezpieczyć wewnętrzny otwór przed przedostaniem się do niego piasku,
4. napełnić zbiornik wodą mniej więcej do połowy wysokości,
5. powoli i równomiernie wsypać około 85 kg piasku filtracyjnego,
6. wyrównać powierzchnię materiału filtracyjnego,
7. usunąć zabezpieczenie i oczyścić powierzchnie uszczelniające,
8. zamontować dyfuzor, pokrywę, uszczelkę i pozostałe elementy.

Napełnienie zbiornika wodą przed wsypaniem piasku tworzy warstwę amortyzującą i ogranicza ryzyko uszkodzenia dolnych dysz przez spadający materiał filtracyjny.

Po pierwszym napełnieniu należy przeprowadzić płukanie:

1. przy wyłączonej pompie ustawić zawór w pozycji BACKWASH,
2. uruchomić pompę i po ustabilizowaniu przepływu płukać złoże przez co najmniej 2 minuty,
3. wyłączyć pompę i ustawić zawór w pozycji RINSE,
4. uruchomić pompę na około jedną minutę lub do uzyskania czystej wody we wzierniku,
5. ponownie wyłączyć pompę i przełączyć zawór do pozycji FILTER.

Przed każdą zmianą położenia zaworu wielodrogowego pompę należy bezwzględnie wyłączyć. Obracanie dźwigni podczas pracy pompy może uszkodzić zawór i spowodować gwałtowną zmianę ciśnienia w instalacji.

Po uruchomieniu czystego filtra należy zanotować początkowe wskazanie manometru. Płukanie wsteczne wykonuje się po wzroście ciśnienia o około 0,7 bar względem wartości początkowej albo po zauważalnym osłabieniu przepływu wody.

Konstrukcja zbiornika, zawór boczny i dane techniczne

Zbiornik NC500SE2 wykonano z poliestru wzmacnianego włóknem szklanym. Taka konstrukcja zapewnia odpowiednią sztywność i odporność ciśnieniową, a jednocześnie umożliwia uzyskanie kompaktowej wysokości filtra.

Szeroki otwór umieszczony w górnej części zbiornika ułatwia wsypywanie piasku, kontrolę wnętrza oraz późniejszą wymianę materiału filtracyjnego. Zawór znajduje się z boku, dlatego podczas otwierania filtra nie trzeba demontować całego zaworu wielodrogowego.

Boczny zawór ma przyłącza 1½″, odpowiadające instalacji basenowej 50 mm. W komplecie znajdują się również manometr, wziernik wody popłucznej oraz elementy niezbędne do montażu filtra. Pompa i piasek wymagają osobnego zakupu.

Typowy zakres ciśnienia podczas pracy wynosi około 0,5–1,5 kg/cm². Maksymalne dopuszczalne ciśnienie filtra wynosi 1,6 bar. Nie należy dobierać pompy wyłącznie na podstawie jej maksymalnej wydajności bez sprawdzenia rzeczywistego punktu pracy instalacji.

Filtr powinien być zabezpieczony przed zamarznięciem. Przed okresem zimowym należy całkowicie opróżnić zbiornik, pozostawić wyjęty korek spustowy i ustawić dźwignię zaworu pomiędzy pozycjami albo w pozycji zimowej, jeżeli zawór ją posiada.

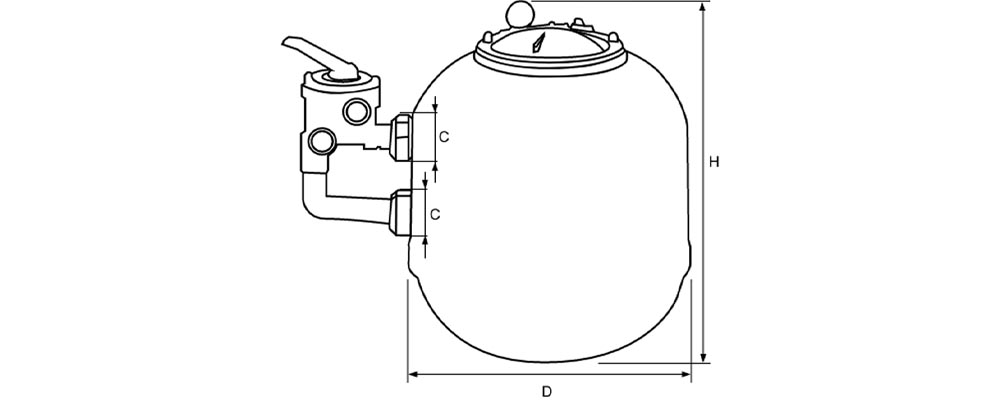

Dane techniczne Hayward NC500SE2

Porównanie oferowanych filtrów Hayward NC

Wskazówka eksperta

Dobierając pompę do NC500SE2, należy sprawdzić jej rzeczywistą wydajność przy oporach konkretnej instalacji, a nie wyłącznie maksymalny przepływ podany na etykiecie. Pompa powinna zapewniać właściwy obieg wody, ale nie może powodować przekroczenia dopuszczalnej wydajności i ciśnienia filtra.

NC500SE2 najlepiej współpracuje z prawidłowo wykonaną instalacją PVC-U 50 mm. Zbyt mała średnica rur, duża liczba kolan, długie przewody lub przewężenia mogą ograniczyć przepływ i pogorszyć warunki pracy całego układu.

Po pierwszym uruchomieniu warto zapisać wskazanie manometru przy czystym złożu. To właśnie wzrost ciśnienia o około 0,7 bar względem tej wartości, a nie przypadkowo przyjęty stały poziom ciśnienia, jest podstawowym sygnałem do wykonania płukania wstecznego.
