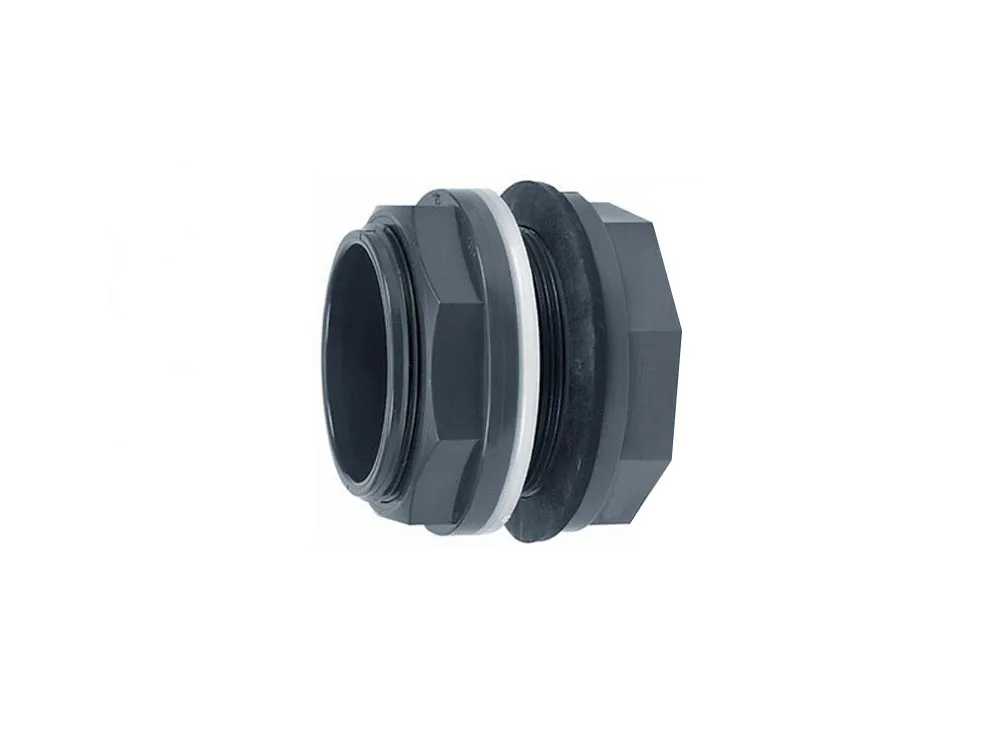

Złączka zbiornikowa PVC-U 75x3"
Dostępność: Dostępny
Czas wysyłki: 48 godzin
Koszt wysyłki: od 13,00 zł
Numer katalogowy: ZZ75GZ
Rodzaj: Złączka zbiornikowa
Rozmiar: d75
Gwint: GZ 3"
Ciśnienie robocze: PN10
Materiał: PVC-U
- Opis produktu
Złączka zbiornikowa PVC-U d75 (75 mm) × 3″ służy do wykonania szczelnego przejścia przez ścianę zbiornika i połączenia go z instalacją PVC-U. Łączy gniazdo klejone KW d75 (75 mm) z gwintem zewnętrznym GZ 3″, na którym pracuje nakrętka mocująca. Złączka ma klasę ciśnieniową PN10.
Zastosowanie złączki zbiornikowej PVC-U d75 (75 mm) × 3″
Złączkę montuje się w przygotowanym otworze w ścianie zbiornika i stabilizuje za pomocą nakrętki. Element uszczelniający umieszczony przy ścianie odpowiada za uszczelnienie przejścia. Rozwiązanie może być stosowane między innymi w zbiornikach technicznych oraz instalacjach basenowych, uzdatniania wody i nawadniania wykonanych z PVC-U.
Do gniazda klejonego KW d75 (75 mm) wkleja się rurę lub króciec KZ d75 o średnicy zewnętrznej 75 mm, tworząc połączenie nierozłączne. Gwint zewnętrzny GZ 3″ służy przede wszystkim do mocowania nakrętki, ale może również umożliwiać nakręcenie odpowiednio dopasowanego elementu gwintowanego po drugiej stronie przejścia.
Oznaczenie d75 oznacza średnicę zewnętrzną rury lub króćca wynoszącą 75 mm. Element d75 wkleja się do gniazda KW o odpowiadającym rozmiarze. Wymiar 3″ określa gwint zewnętrzny GZ, na którym pracuje nakrętka mocująca.
Najważniejsze parametry
| Rodzaj elementu | Złączka zbiornikowa |
|---|---|
| Materiał | PVC-U |
| Połączenie klejone | KW d75 (75 mm) |
| Gwint | GZ 3″ |
| Klasa ciśnieniowa | PN10 |
| Sposób montażu | Przez ścianę zbiornika, za pomocą nakrętki i elementu uszczelniającego |
Montaż złączki przez ścianę zbiornika
- Wyznacz miejsce montażu i sprawdź, czy ściana zbiornika jest równa oraz odpowiednio sztywna.
- Wykonaj otwór dopasowany do korpusu złączki i dokładnie oczyść powierzchnię montażową.
- Umieść element uszczelniający zgodnie z konstrukcją złączki i przeprowadź korpus przez ścianę zbiornika.
- Nakręć nakrętkę na gwint GZ 3″ i dokręć ją równomiernie, bez używania nadmiernej siły.
- W gnieździe KW d75 (75 mm) wykonaj połączenie przy użyciu kleju i czyściwa do PVC-U.
- Po wymaganym czasie utwardzania kleju przeprowadź kontrolę szczelności połączenia.
