Zestaw filtracyjny Emaux FSF450-6W – 8,10 m³/h, D455

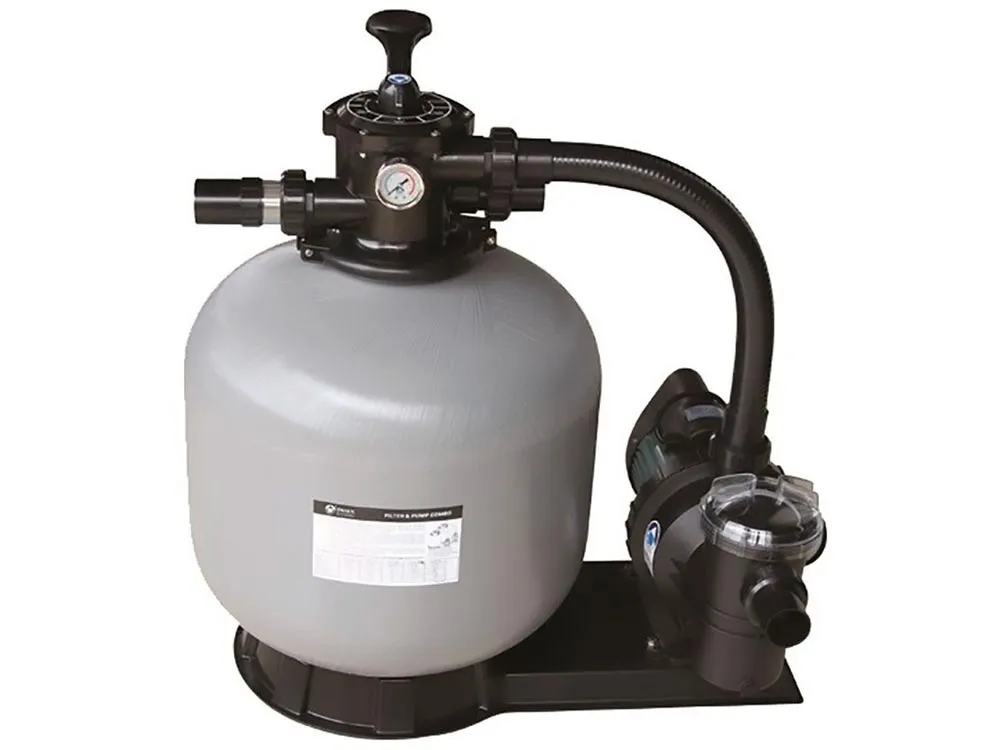

Emaux FSF450-6W to kompletny zestaw filtracyjny przeznaczony do mechanicznego oczyszczania wody w średnich basenach prywatnych. Łączy filtr piaskowy Emaux V450, pompę obiegową SS075 z filtrem wstępnym oraz górny zawór sześciodrożny. Podstawowe elementy są zamontowane na wspólnej platformie i połączone fabrycznie przygotowanym przewodem.

Nominalna wydajność zestawu wynosi 8,10 m³/h. Pozwala to orientacyjnie wykonać pełny obieg wody w basenie o objętości około 32–33 m³ w ciągu czterech godzin. Rzeczywisty przepływ może być niższy w zależności od długości przewodów, liczby kolan, różnicy wysokości oraz oporów dodatkowych urządzeń zamontowanych w instalacji.

FSF450-6W stanowi środkowy wariant serii. Filtr V450 mieści około 45 kg złoża i zapewnia większy zapas niż modele V350 i V400, nie zajmując jeszcze tak dużo miejsca jak zestawy FSF500 oraz FSF650. To uniwersalne rozwiązanie do typowego rodzinnego basenu wbudowanego lub większego basenu ogrodowego.

Do jakiego basenu pasuje Emaux FSF450-6W?

Zestaw Emaux FSF450-6W jest przeznaczony przede wszystkim do prywatnych basenów o objętości do około 32–33 m³. Może współpracować zarówno z basenem trwale wbudowanym, jak i większą niecką ogrodową wyposażoną w instalację hydrauliczną z przyłączami 50 mm.

Model będzie odpowiedni do:

• basenu rodzinnego o objętości około 18–30 m³,
• niecki do około 33 m³ z krótką i prawidłowo wykonaną instalacją,
• basenu, dla którego FSF400-6W pozostawiałby zbyt mały zapas wydajności,
• instalacji wykorzystującej rury PVC-U o średnicy 50 mm,
• basenu współpracującego z pompą ciepła lub systemem dezynfekcji,
• użytkownika szukającego kompletnej pompy z filtrem piaskowym,
• strefy technicznej umożliwiającej ustawienie zbiornika D455.

Zakres do około 33 m³ wynika z przeliczenia wydajności 8,10 m³/h na obieg całej wody trwający około czterech godzin. Nie oznacza to jednak, że taki wynik zostanie osiągnięty w każdej instalacji.

Rzeczywistą wydajność mogą ograniczać:

• długie albo zbyt wąskie przewody,
• duża liczba kolan, trójników i zaworów,
• różnica wysokości pomiędzy lustrem wody a pompą,
• zanieczyszczony kosz filtra wstępnego,
• złoże wymagające płukania wstecznego,
• nieszczelności po stronie ssawnej,
• pompa ciepła, elektrolizer i pozostałe urządzenia technologiczne.

Do basenu o objętości około 20–28 m³ zestaw zapewnia rozsądny zapas wydajności. Przy niecce zbliżonej do 33 m³, długim orurowaniu albo rozbudowanej instalacji warto sprawdzić opory hydrauliczne i porównać FSF450 z większym modelem FSF500-6W.

Co zawiera i jak działa zestaw Emaux FSF450?

FSF450-6W jest kompletnym układem filtracyjnym, w którym pompa została dopasowana do zbiornika V450 i przepływu przez warstwę materiału filtracyjnego. Użytkownik nie musi oddzielnie dobierać pompy, filtra, zaworu oraz podstawowych elementów połączeniowych.

W skład zestawu wchodzą:

• filtr piaskowy Emaux V450,

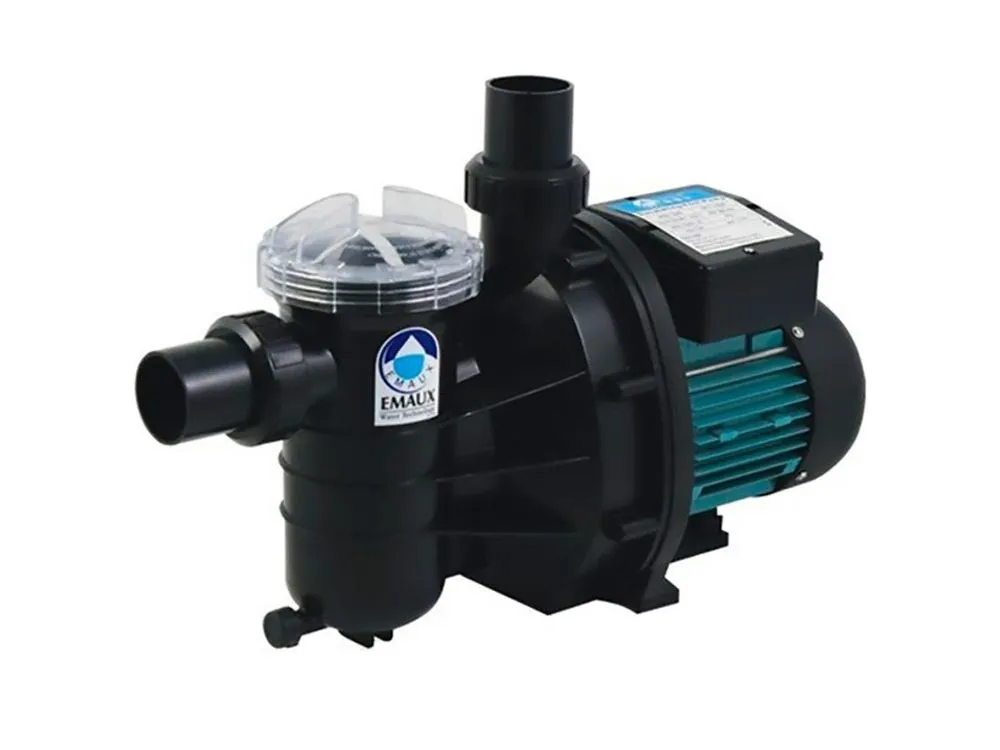

• pompa obiegowa Emaux SS075,
• filtr wstępny pompy z przezroczystą pokrywą,
• górny zawór sześciodrożny,
• manometr do kontroli ciśnienia w filtrze,
• przewód łączący pompę ze zbiornikiem,
• złączki do instalacji 1½″ / 50 mm,
• wspólna platforma montażowa,
• elementy umożliwiające opróżnienie pompy i filtra.

Podczas pracy pompa pobiera wodę z basenu przez skimmer, odpływ denny albo inny przewód ssawny. Liście, owady, fragmenty trawy i pozostałe większe zanieczyszczenia trafiają najpierw do kosza filtra wstępnego.

Przezroczysta pokrywa pompy umożliwia kontrolowanie stopnia zapełnienia kosza bez konieczności jego każdorazowego otwierania. Regularne opróżnianie filtra wstępnego ogranicza opory przepływu i chroni wirnik pompy przed większymi zanieczyszczeniami.

Następnie woda jest kierowana do zbiornika V450 i przepływa przez warstwę piasku kwarcowego albo szkła filtracyjnego. Drobniejsze cząstki mechaniczne pozostają pomiędzy ziarnami materiału, a przefiltrowana woda wraca do basenu przez dysze napływowe.

Filtracja mechaniczna nie zastępuje dezynfekcji wody. Zestaw zatrzymuje zawiesiny i zanieczyszczenia stałe, ale prawidłowe utrzymanie basenu wymaga również kontroli pH oraz stosowania chloru, elektrolizy soli albo innej metody dezynfekcji.

Zbiornik filtra jest wykonany z materiału kompozytowego wzmacnianego włóknem szklanym i zabezpieczonego przed działaniem promieniowania UV. Konstrukcja jest odporna na korozję i przystosowana do pracy w typowych zewnętrznych strefach technicznych basenów prywatnych.

Filtr V450 i dobór złoża filtracyjnego

Filtr Emaux V450 ma średnicę zbiornika około 455 mm. Do jego napełnienia producent przewiduje około 45 kg złoża filtracyjnego. Dokładna masa może nieznacznie różnić się w zależności od rodzaju i gęstości zastosowanego materiału.

Do filtra można zastosować:

• piasek kwarcowy przeznaczony do filtrów basenowych,
• kompatybilne szklane złoże filtracyjne,
• inny materiał dopuszczony do stosowania przez producenta filtra.

Zalecana granulacja złoża wynosi około 0,5–0,8 mm. Zbyt drobny materiał może przedostawać się przez elementy drenażowe zbiornika, natomiast zbyt gruby może ograniczyć zatrzymywanie drobniejszych zawiesin.

Złoże filtracyjne nie znajduje się w zestawie i należy zamówić je oddzielnie.

Sprawdź dostępne złoże filtracyjne do basenu.

W miarę gromadzenia się zanieczyszczeń opór warstwy filtracyjnej wzrasta. Powoduje to zwiększenie ciśnienia wskazywanego przez manometr oraz stopniowe zmniejszenie rzeczywistego przepływu wody.

Płukanie złoża należy wykonywać na podstawie wskazań manometru i obserwacji pracy instalacji, a nie wyłącznie według stałego harmonogramu. Jeżeli ciśnienie wyraźnie wzrosło względem wartości zanotowanej przy czystym filtrze, należy przeprowadzić płukanie wsteczne.

Po płukaniu funkcją BACKWASH trzeba zastosować funkcję RINSE. Pozwala ona wypłukać pozostałe zanieczyszczenia do kanalizacji oraz ponownie ułożyć warstwę złoża przed rozpoczęciem normalnej filtracji.

Parametry zestawu Emaux FSF450-6W

Zawór sześciodrożny, montaż i obsługa zestawu

Górny zawór sześciodrożny umożliwia zmianę kierunku przepływu wody i wykonywanie podstawowych czynności związanych z eksploatacją filtra. Dostępne ustawienia służą do:

• FILTER – normalnej filtracji wody przez złoże,
• BACKWASH – płukania materiału filtracyjnego w przeciwnym kierunku,
• RINSE – wypłukiwania pozostałych zanieczyszczeń do kanalizacji,
• WASTE – odprowadzania wody z pominięciem złoża,
• RECIRCULATE – prowadzenia obiegu bez filtracji przez złoże,
• CLOSED – zamknięcia przepływu przez zawór.

Położenie zaworu wolno zmieniać wyłącznie przy wyłączonej pompie. Przestawianie dźwigni podczas przepływu wody może uszkodzić uszczelkę oraz elementy wewnętrzne zaworu.

Zestaw należy ustawić na stabilnym, równym i odpornym na wilgoć podłożu. Miejsce montażu powinno umożliwiać:

• wyjmowanie i czyszczenie kosza filtra wstępnego,
• swobodną obsługę zaworu sześciodrożnego,
• odczytywanie wskazań manometru,
• odprowadzanie wody podczas płukania złoża,
• opróżnienie pompy i filtra przed zimą,
• późniejszą wymianę około 45 kg złoża,
• swobodną wentylację silnika pompy,
• ochronę elementów elektrycznych przed zalaniem.

Przewód ssawny powinien być możliwie krótki, szczelny i pozbawiony niepotrzebnych zwężeń. Nieszczelność przed pompą może powodować zasysanie powietrza, spadek wydajności, pojawianie się pęcherzyków w instalacji oraz problemy z prawidłowym obiegiem.

Pompy nie wolno uruchamiać bez wody. Przed pierwszym włączeniem należy napełnić korpus pompy i filtr wstępny, otworzyć właściwe zawory instalacji oraz upewnić się, że woda może swobodnie przepływać.

Po napełnieniu filtra świeżym złożem pierwsze uruchomienie powinno obejmować:

1. napełnienie pompy i przewodów wodą,
2. ustawienie zaworu w pozycji BACKWASH przy wyłączonej pompie,
3. uruchomienie płukania i usunięcie pyłu ze świeżego złoża,
4. wyłączenie pompy,
5. ustawienie zaworu w pozycji RINSE,
6. krótkie wypłukanie pozostałych zanieczyszczeń do kanalizacji,
7. wyłączenie pompy i ustawienie pozycji FILTER.

Podłączenie elektryczne należy wykonać zgodnie z instrukcją pompy, parametrami znajdującymi się na tabliczce znamionowej i obowiązującymi przepisami. Instalacja powinna mieć prawidłowe uziemienie oraz zabezpieczenia dopasowane do urządzenia.

Przed zimą pompę, filtr i przewody należy całkowicie opróżnić. Zamarznięcie pozostawionej wody może uszkodzić zbiornik, zawór, korpus pompy albo elementy połączeniowe.

Wskazówka eksperta – FSF400, FSF450 czy FSF500?

FSF450-6W jest najbardziej uniwersalnym wariantem serii do średniego basenu prywatnego. Wydajność 8,10 m³/h i około 45 kg złoża dobrze pasują do niecek o objętości około 20–30 m³ z typową instalacją 50 mm.

FSF400-6W będzie wystarczający do mniejszego basenu i prostego układu hydraulicznego. FSF450-6W warto wybrać przy:

• większej objętości basenu,
• dłuższych przewodach hydraulicznych,
• częstszym użytkowaniu niecki,
• potrzebie skrócenia czasu pełnego obiegu,
• zastosowaniu pompy ciepła lub dodatkowych urządzeń.

Przy basenie zbliżonym do około 33 m³, rozbudowanym orurowaniu albo większych oporach instalacji warto porównać ten zestaw z FSF500-6W. Większy model osiąga 11,10 m³/h i wykorzystuje filtr V500 mieszczący około 85 kg złoża.
