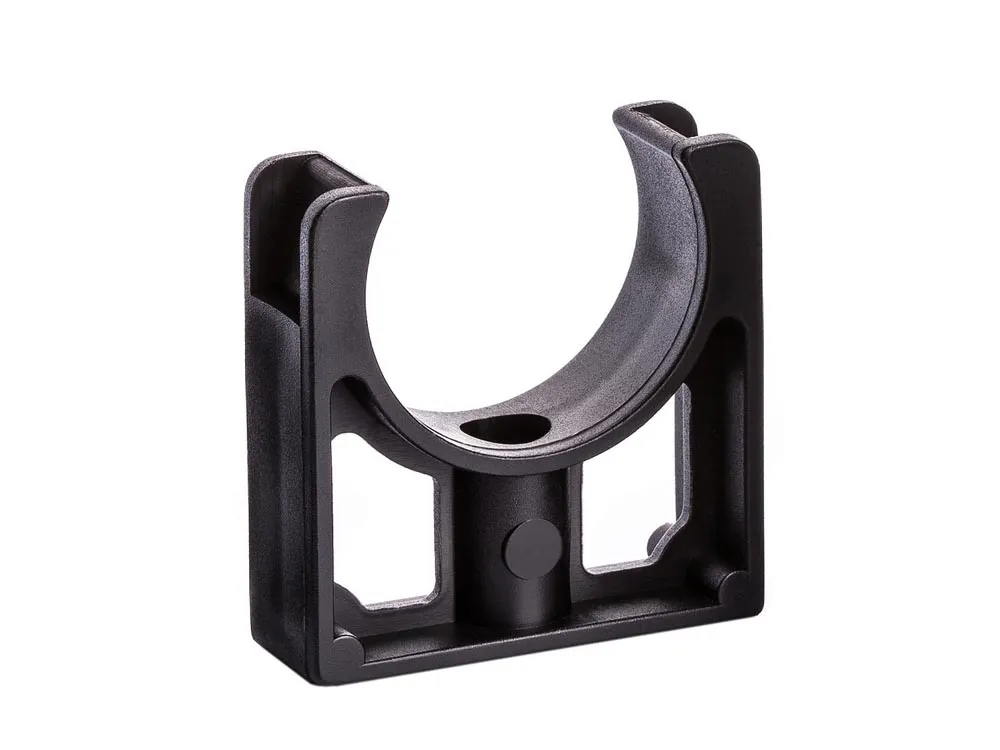

Uchwyt do rur PVC-U d40 mm służy do podparcia i stabilnego prowadzenia rur o średnicy zewnętrznej 40 mm. Element wykonany jest z PP i służy do mocowania rury do odpowiedniego podłoża lub konstrukcji wsporczej.
Uchwyt do rury PVC-U d40 – stabilne prowadzenie przewodu
Odpowiednie podparcie rurociągu pomaga utrzymać jego prawidłowy przebieg oraz ograniczyć obciążenia przenoszone przez rurę na połączenia, kształtki i armaturę. Uchwyt należy dobrać bezpośrednio do zewnętrznego wymiaru rury – wariant d40 jest przeznaczony do rury PVC-U o średnicy zewnętrznej 40 mm.
Wariant d40 ma konstrukcję otwartą, bez dodatkowego elementu zamykającego. Rura jest osadzana w profilowanym gnieździe uchwytu.
Najważniejsze parametry
| Rozmiar | d40 – do rury o średnicy zewnętrznej 40 mm |
| Materiał | PP |
| Konstrukcja | uchwyt otwarty, bez elementu zamykającego |
| Przeznaczenie | mocowanie i prowadzenie rur PVC-U |
Warianty konstrukcyjne uchwytów:
Rozmiary d20, d25, d32 i d40 mają konstrukcję otwartą, bez dodatkowego elementu zamykającego. Uchwyty od d50 do d200 są wyposażone w element zamykający, który zabezpiecza rurę w gnieździe uchwytu.
Rozmiary d20, d25, d32 i d40 mają konstrukcję otwartą, bez dodatkowego elementu zamykającego. Uchwyty od d50 do d200 są wyposażone w element zamykający, który zabezpiecza rurę w gnieździe uchwytu.
Wymiary uchwytu d40

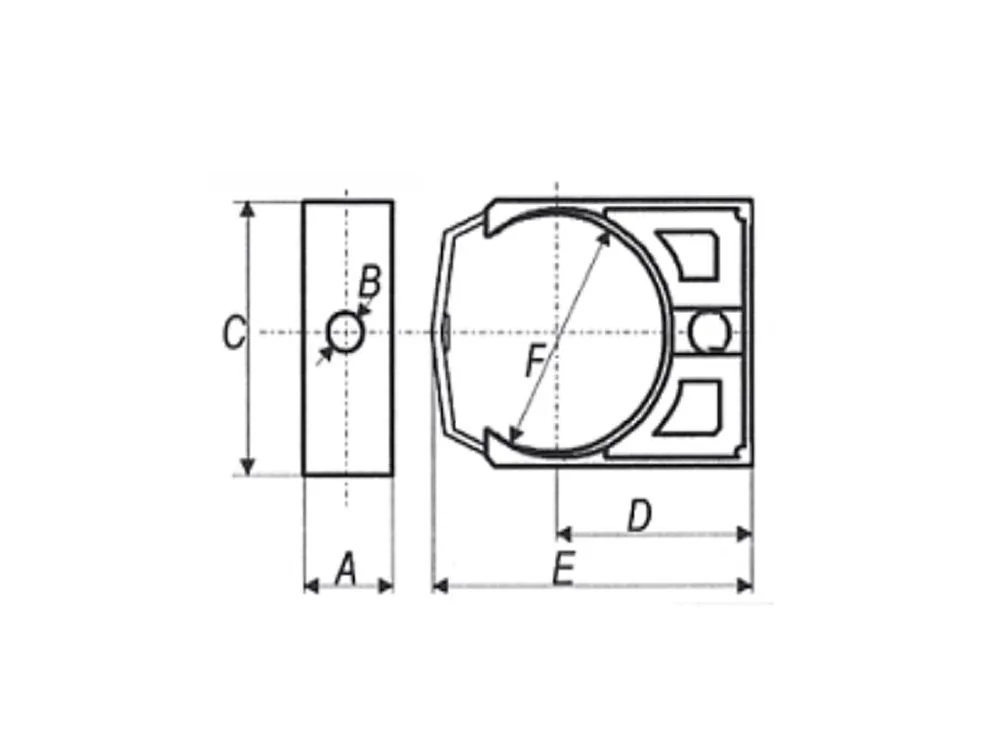

Wymiary zgodne z oznaczeniami A–F przedstawionymi na rysunku technicznym:
| A | B | C | D | E | F |
|---|---|---|---|---|---|
| 18 mm | 5 mm | 54 mm | 43 mm | 55 mm | 40 mm |
Dobór rozmiaru:
Oznaczenie d40 odnosi się do rury o średnicy zewnętrznej 40 mm. Nie jest to średnica wewnętrzna przewodu.
Oznaczenie d40 odnosi się do rury o średnicy zewnętrznej 40 mm. Nie jest to średnica wewnętrzna przewodu.
Montaż uchwytu do rur PVC-U
- Dobierz uchwyt do średnicy zewnętrznej rury – dla rury 40 mm zastosuj wariant d40.
- Wyznacz położenie punktów podparcia z uwzględnieniem przebiegu instalacji, jej obciążeń i warunków pracy.
- Przymocuj uchwyt do stabilnego podłoża za pomocą elementu mocującego odpowiedniego do rodzaju konstrukcji.
- Osadź rurę w profilowanym gnieździe uchwytu bez powodowania jej dodatkowego naprężenia.
- Po zamocowaniu sprawdź przebieg rurociągu oraz prawidłowe podparcie przewodu.
Rozstaw uchwytów:
Nie należy przyjmować jednego stałego rozstawu dla wszystkich instalacji. Liczba i rozmieszczenie punktów podparcia zależą między innymi od średnicy i przebiegu rur, orientacji przewodów, temperatury pracy oraz obciążeń występujących w instalacji.
Nie należy przyjmować jednego stałego rozstawu dla wszystkich instalacji. Liczba i rozmieszczenie punktów podparcia zależą między innymi od średnicy i przebiegu rur, orientacji przewodów, temperatury pracy oraz obciążeń występujących w instalacji.
