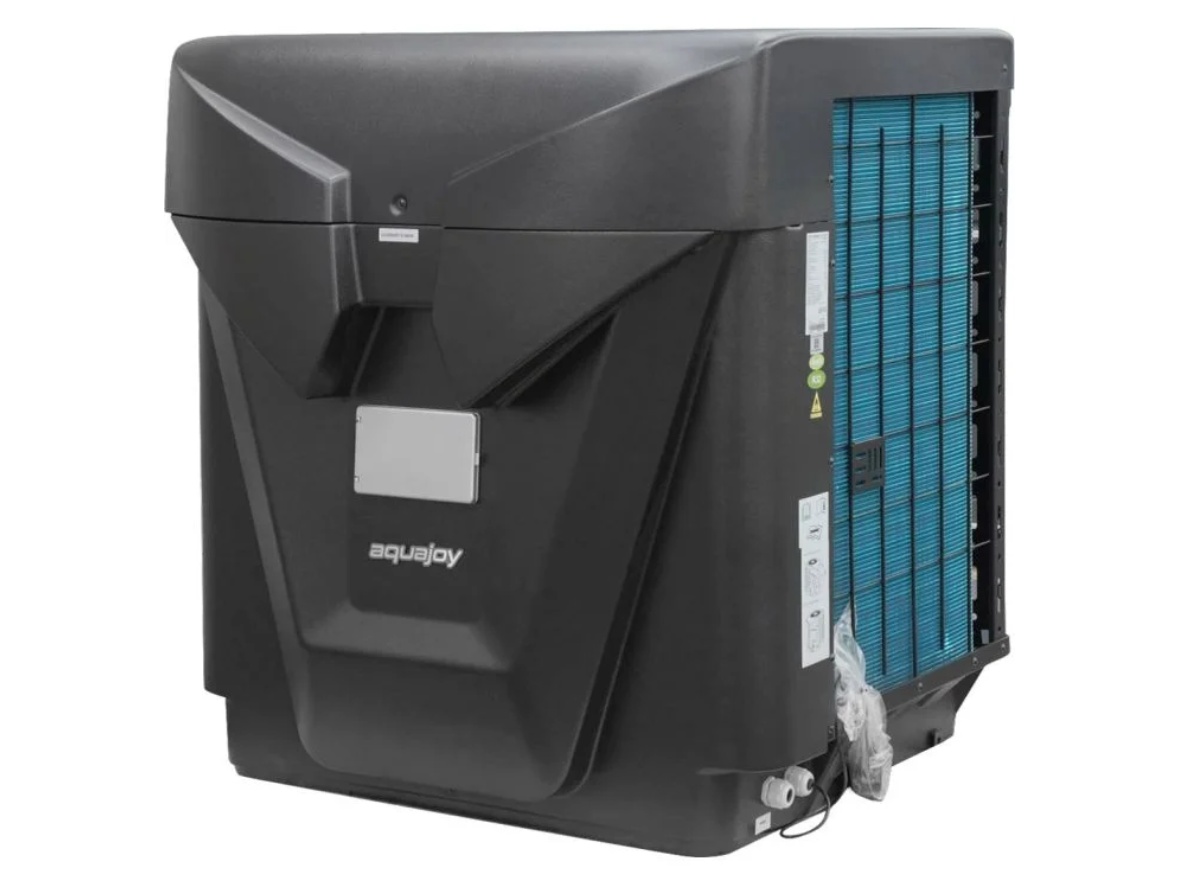

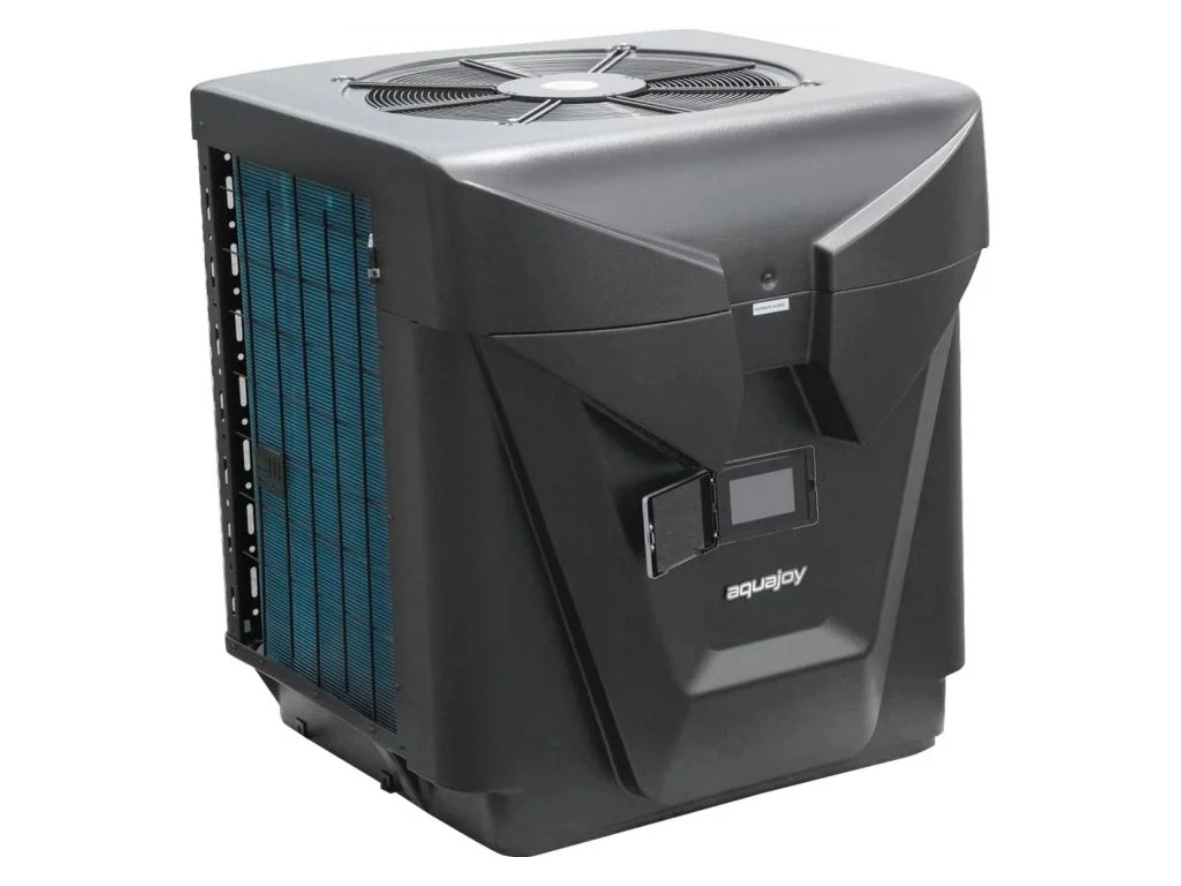

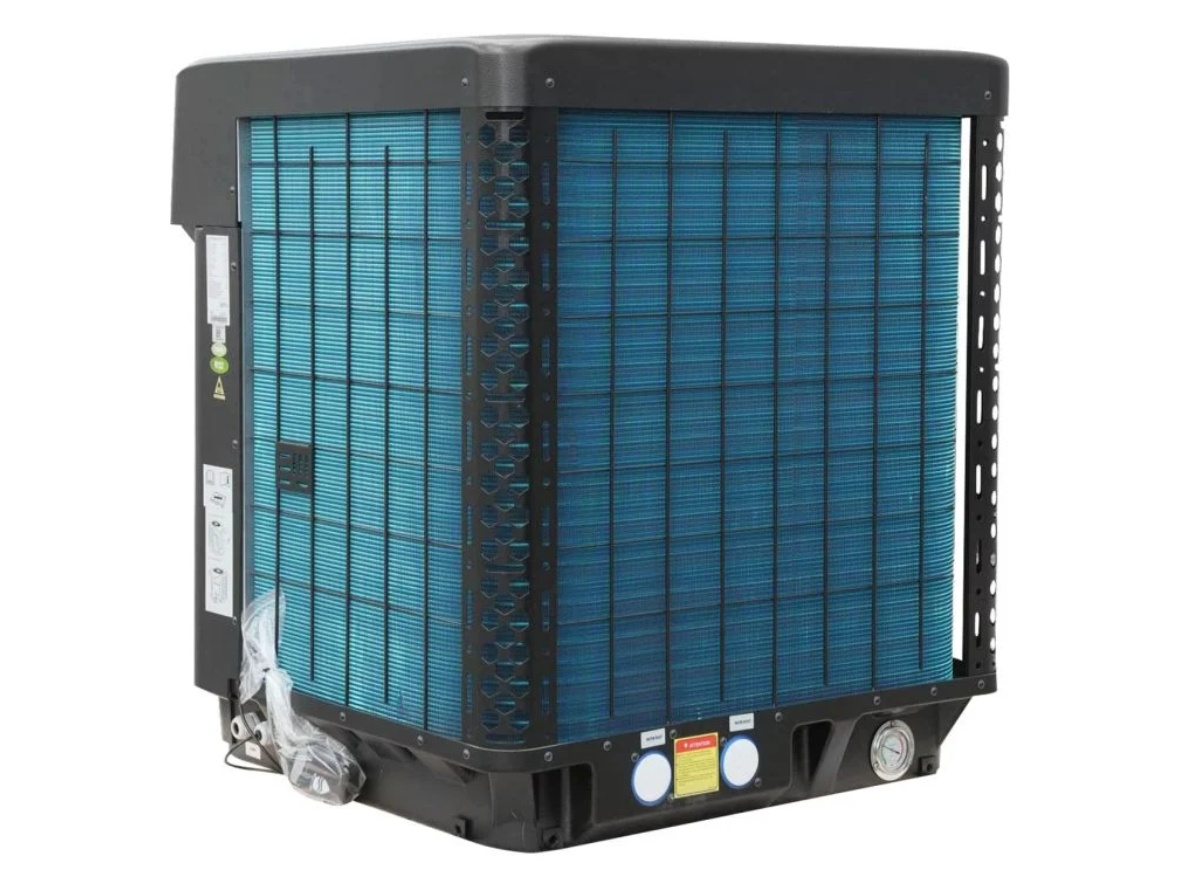

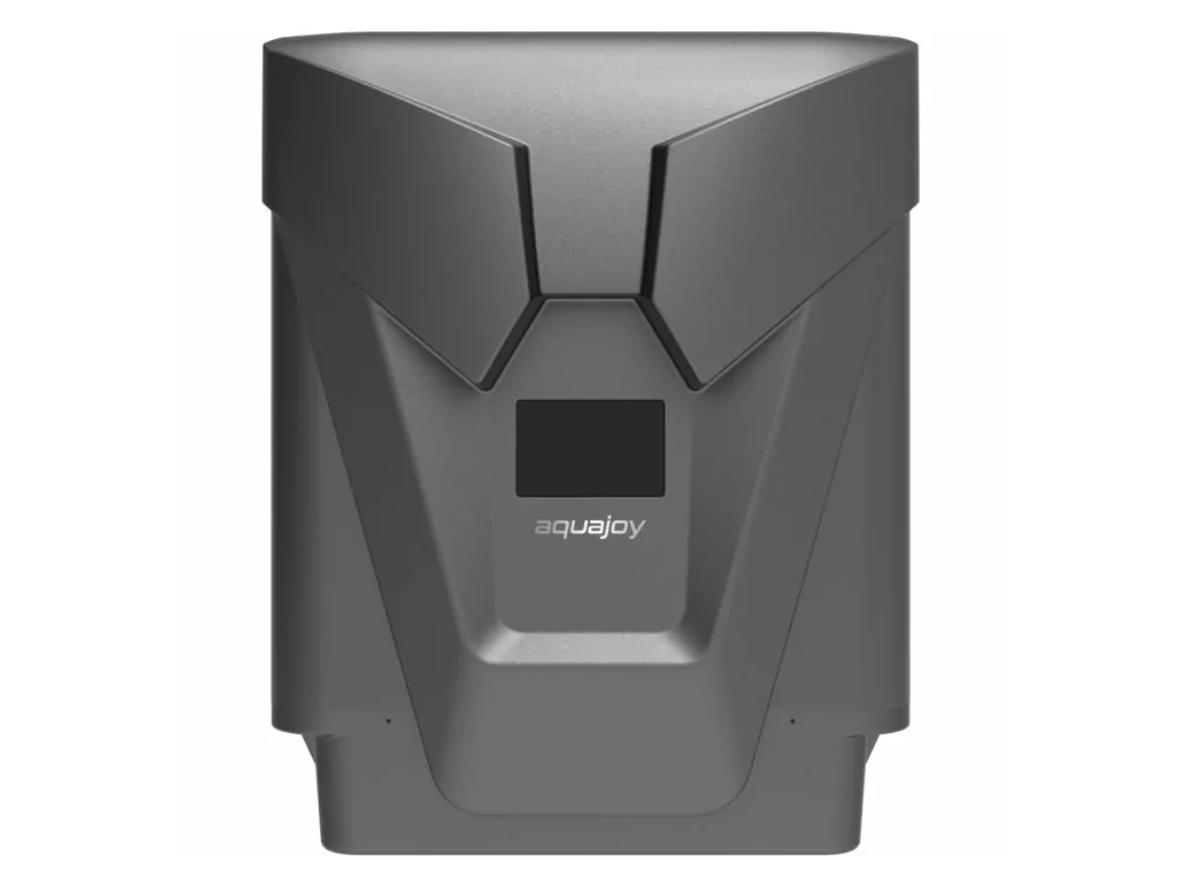

Inwerterowa pompa ciepła AQUAJOY Optimus 35T 35.4 kW

Aquajoy Optimus 35T to trójfazowa inwerterowa pompa ciepła przeznaczona do ogrzewania i chłodzenia wody w dużych basenach o objętości sięgającej około 170 m³. Maksymalna moc grzewcza wynosi 35,45 kW, a technologia Full Inverter płynnie dostosowuje pracę sprężarki i wentylatora do aktualnego zapotrzebowania instalacji.

Jest to mocniejszy z dwóch modeli Aquajoy Optimus 30T i 35T. Zapewnia większą wydajność nie tylko w warunkach letnich, lecz również przy temperaturze powietrza +15°C i +10°C. Z tego względu może być szczególnie interesującym rozwiązaniem dla hoteli, ośrodków SPA i wellness, basenów publicznych, obiektów sportowych oraz sezonowych basenów miejskich i gminnych.

Pionowy wyrzut powietrza ułatwia ustawienie urządzenia w rozbudowanej strefie technicznej, a tytanowy wymiennik pozwala stosować pompę z wodą chlorowaną oraz uzdatnianą elektrolizą soli. Urządzenie wymaga zasilania trójfazowego 380–400 V, przepływu około 14,6 m³/h i profesjonalnie przygotowanej instalacji hydraulicznej.

Do jakich obiektów i basenów pasuje Aquajoy Optimus 35T?

Aquajoy Optimus 35T jest przeznaczona do dużych instalacji basenowych, w których potrzebny jest wysoki zapas mocy oraz możliwość automatycznego dopasowywania wydajności do zmieniającego się zapotrzebowania.

Orientacyjna zalecana objętość basenu wynosi do około 170 m³. Nie oznacza to jednak, że jedna pompa zawsze wystarczy do każdego basenu o takiej pojemności. W obiekcie komercyjnym albo publicznym podstawą doboru powinien być bilans cieplny.

Optimus 35T może zostać wykorzystana między innymi w:

• hotelach i pensjonatach posiadających basen dla gości,
• strefach SPA, wellness i obiektach sanatoryjnych,
• ośrodkach wypoczynkowych oraz parkach rekreacyjnych,
• basenach publicznych i sportowych,
• obiektach zarządzanych przez MOSiR, OSiR lub miejskie centrum sportu,
• basenach szkolnych i rehabilitacyjnych,
• sezonowych basenach miejskich i gminnych,
• zewnętrznych obiektach kąpielowych z zamkniętym obiegiem technologicznym,
• dużych basenach prywatnych.

Przy doborze pompy do hotelu, basenu publicznego lub obiektu samorządowego należy uwzględnić:

• objętość i powierzchnię lustra wody,
• temperaturę wymaganą przez zarządcę obiektu,
• basen kryty albo zewnętrzny,
• temperaturę i wilgotność otoczenia,
• ekspozycję na wiatr,
• godziny pracy oraz liczbę użytkowników,
• stosowanie rolety lub pokrywy termoizolacyjnej,
• straty na przewodach i wymienniku instalacji,
• oczekiwany czas pierwszego nagrzania wody,
• potrzebę zapewnienia rezerwy na czas serwisu.

Optimus 35T będzie szczególnie uzasadniona tam, gdzie Optimus 30T pracowałaby przez długi czas blisko maksymalnej wydajności. Większy model zapewnia wyższą moc w chłodniejszych warunkach i może szybciej reagować na zwiększone straty ciepła.

Baseny do 170 m³
po indywidualnej ocenie strat ciepła.

Full Inverter
płynna regulacja dostępnej mocy.

Pionowy wyrzut powietrza
łatwiejsze zagospodarowanie przestrzeni.

Sterowanie Wi-Fi
panel urządzenia i aplikacja Aqua Temp.

Tytanowy wymiennik
do wody chlorowanej i uzdatnianej solą.

Jak działają Full Inverter i pionowy wyrzut powietrza?

Pompa ciepła pobiera energię z powietrza zewnętrznego. Czynnik chłodniczy R32 transportuje ją do tytanowego wymiennika, przez który przepływa woda z instalacji basenowej.

W trybie grzania energia cieplna jest przekazywana do wody. W trybie chłodzenia kierunek wymiany zostaje odwrócony, dzięki czemu urządzenie może obniżyć temperaturę wody podczas upałów albo w obiekcie, w którym woda nagrzewa się od warunków panujących w hali.

Technologia Full Inverter umożliwia płynną regulację sprężarki i wentylatora. Pompa nie musi przez cały czas pracować z maksymalną mocą 35,45 kW.

Podczas pierwszego nagrzewania dużej ilości wody urządzenie może korzystać z wysokiej wydajności. Po zbliżeniu się do ustawionej temperatury automatycznie ogranicza obroty i dostarcza głównie tyle energii, ile potrzeba do pokrycia aktualnych strat.

W praktyce oznacza to:

• stabilniejsze utrzymywanie temperatury wody,
• mniejszą liczbę gwałtownych uruchomień sprężarki,
• ograniczenie poboru energii przy częściowym obciążeniu,
• spokojniejszą pracę podczas podtrzymywania temperatury,
• automatyczne dopasowanie mocy do pogody i obciążenia obiektu,
• możliwość wykorzystania większej mocy podczas szybkiego nagrzewania.

Optimus 35T wykorzystuje sprężarkę Mitsubishi Electric DC Inverter. W połączeniu z regulowanym wentylatorem pozwala to zmieniać wydajność urządzenia w szerokim zakresie zamiast pracować wyłącznie w trybie włączonym lub wyłączonym.

Pionowy wyrzut kieruje schłodzone powietrze do góry. Może to ułatwić ustawienie pompy w miejscu, w którym poziomy strumień powietrza byłby skierowany na ciąg komunikacyjny, elewację lub sąsiednie urządzenie.

Pionowa konstrukcja nie pozwala jednak na zamknięcie pompy w niewentylowanej maszynowni. Urządzenie wymaga stałego dopływu świeżego powietrza oraz wolnej przestrzeni nad wentylatorem. Powietrze wyrzucane z pompy nie może ponownie trafiać do wlotu.

Tryb grzania
podgrzewanie i utrzymywanie temperatury.

Tryb chłodzenia
obniżanie temperatury podczas upałów.

Tryb automatyczny
samoczynny wybór grzania lub chłodzenia.

Jaką moc zapewnia Optimus 35T przy +27°C, +15°C i +10°C?

Maksymalna moc 35,45 kW została określona przy temperaturze powietrza około +27°C i temperaturze wody na wlocie około +26°C. W tych warunkach urządzenie reguluje moc grzewczą w zakresie około 7,78–35,45 kW.

Dla inwestora ważniejsze od samej wartości zapisanej w nazwie może być to, ile mocy pompa zapewnia w chłodniejszej części sezonu:

• przy temperaturze powietrza +15°C – do 27,53 kW,
• przy temperaturze powietrza +10°C – do 25,9 kW.

To istotna przewaga Optimusa 35T nad modelem 30T w obiekcie działającym wiosną lub jesienią. Gdy temperatura powietrza spada, zapotrzebowanie basenu na ciepło rośnie, a jednocześnie każda powietrzna pompa ciepła dysponuje mniejszą mocą.

Maksymalny współczynnik COP 12,16 uzyskiwany jest w korzystnych warunkach i przy częściowym obciążeniu. Nie jest to stała efektywność obowiązująca podczas całego cyklu.

Przy maksymalnej mocy w warunkach +27°C deklarowany COP wynosi około 5,23. Przy temperaturze powietrza +15°C zakres COP wynosi około 6,81–4,14, zależnie od aktualnych obrotów sprężarki.

Pompa może pracować przy temperaturze otoczenia od około –15 do +43°C. Dolna granica zakresu pracy nie oznacza jednak zachowania pełnej mocy ani gwarancji samodzielnego ogrzania dużego basenu zimą.

W niskiej temperaturze maleją moc i COP, rosną straty niecki oraz częściej uruchamiane jest odszranianie. W obiekcie całorocznym może być potrzebne dodatkowe źródło ciepła, kaskada pomp lub indywidualnie zaprojektowany układ hybrydowy.

Jak przygotować instalację 400 V, przepływ wody i sterowanie?

Aquajoy Optimus 35T wymaga zasilania trójfazowego 380–400 V / 3N / 50 Hz. Urządzenia nie można podłączyć do zwykłego jednofazowego obwodu 230 V.

Pompa posiada przekaźnik kontroli faz, który nadzoruje:

• obecność wszystkich trzech faz,
• prawidłową kolejność faz,
• asymetrię napięcia zasilającego.

Jeżeli przekaźnik wykryje brak fazy, nieprawidłową kolejność albo zbyt dużą asymetrię napięcia, blokuje uruchomienie urządzenia. Jest to ważne zabezpieczenie w instalacji hotelowej, komercyjnej lub publicznej, ale nie zastępuje prawidłowo wykonanej rozdzielnicy i okresowej kontroli elektrycznej.

Instalacja elektryczna powinna obejmować:

• dedykowany obwód zasilający,
• prawidłowe uziemienie,
• odpowiednio dobrane zabezpieczenie nadprądowe,
• rozłącznik lub wyłącznik umożliwiający całkowite odłączenie urządzenia,
• przewody dobrane do obciążenia, długości trasy i sposobu prowadzenia,
• łatwo dostępne miejsce odłączenia zasilania na czas serwisu.

Końcowy dobór przewodu i zabezpieczeń powinien wykonać elektryk na podstawie tabliczki znamionowej, warunków montażowych i obowiązujących przepisów.

Instalacja hydrauliczna musi zapewniać przepływ około 14,6 m³/h. To więcej niż wymaga Optimus 30T, dlatego przed wyborem większego modelu trzeba sprawdzić wydajność pompy filtracyjnej, opory rurociągu oraz możliwość regulacji przepływu.

W instalacji należy przewidzieć:

• rury oraz przyłącza 50 mm,
• układ bypass umożliwiający regulację przepływu,
• zawory odcinające przed i za urządzeniem,
• rozłączne połączenia ułatwiające serwis i zimowanie,
• sztywne podparcie rur, aby nie obciążały króćców pompy,
• odprowadzenie skroplin,
• ochronę wymiennika przed lokalnie wysokim stężeniem chemii basenowej.

Podczas pracy na parowniku może powstawać kilka litrów kondensatu na godzinę. Woda pojawiająca się pod pompą nie zawsze oznacza przeciek z instalacji basenowej, ale powinna być odprowadzona do odpowiedniego odpływu.

Urządzenie należy ustawić na stabilnym i wypoziomowanym fundamencie albo konstrukcji wsporczej. Podkładki antywibracyjne nie znajdują się w zestawie, dlatego powinny zostać uwzględnione podczas przygotowywania stanowiska.

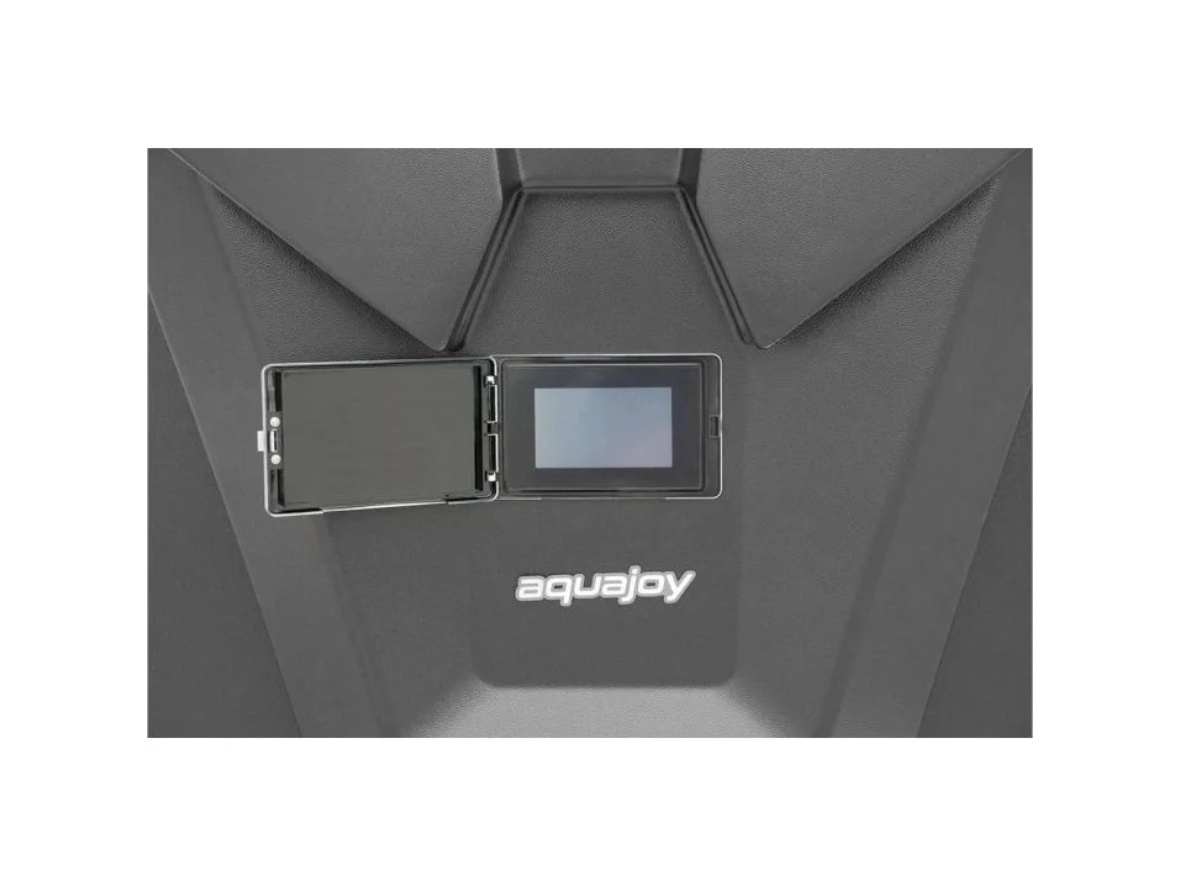

Moduł Wi-Fi i aplikacja Aqua Temp umożliwiają:

• włączanie i wyłączanie pompy,
• wybór trybu grzania, chłodzenia lub automatycznego,
• ustawianie temperatury wody,
• konfigurację timera i harmonogramu,
• kontrolę podstawowych parametrów pracy.

Zdalne sterowanie może ułatwić pracę personelu technicznego hotelu, ośrodka sportowego lub obiektu samorządowego. Nie zastępuje jednak lokalnej obsługi, kontroli filtracji, przepływu, instalacji elektrycznej i okresowego serwisu.

Wskazówka eksperta – kiedy wybrać Optimus 35T zamiast 30T?

Aquajoy Optimus 35T wybierz wtedy, gdy obiekt wymaga większego zapasu mocy, szczególnie przy temperaturze powietrza +15°C i +10°C. Jest to ważniejsze niż sama różnica pomiędzy 31,21 a 35,45 kW osiągana w warunkach letnich.

Optimus 30T może być bardziej ekonomicznym wyborem, jeśli jej moc pokrywa obliczone zapotrzebowanie obiektu. Wymaga mniejszego przepływu wody i ma wyższy maksymalny COP.

Optimus 35T będzie odpowiedniejsza, gdy:

• basen ma większą objętość lub powierzchnię lustra wody,
• obiekt działa przez wydłużony sezon,
• basen pozostaje często odkryty,
• lokalizacja jest narażona na wiatr,
• wymagana jest wysoka temperatura wody,
• zarządcy zależy na krótszym czasie początkowego nagrzania,
• potrzebny jest większy zapas podczas chłodniejszej pogody.

Porównanie Aquajoy Optimus 30T i 35T

W obiekcie hotelowym, publicznym lub samorządowym można również rozważyć układ kilku pomp pracujących kaskadowo. Takie rozwiązanie pozwala stopniować dostępną moc i może zapewnić częściową rezerwę na czas serwisu, ale wymaga indywidualnego projektu hydrauliki, sterowania i zasilania.

Bardzo duży wpływ na zużycie energii ma stosowanie pokrywy termoizolacyjnej. Ograniczenie parowania może zmniejszyć zapotrzebowanie na ciepło bardziej niż sama różnica pomiędzy dwoma sąsiednimi modelami pompy.

Jeżeli urządzenie nie będzie pracować zimą, należy całkowicie usunąć wodę z wymiennika i przewodów. Zamarznięcie wody wewnątrz pompy może doprowadzić do trwałego uszkodzenia.
