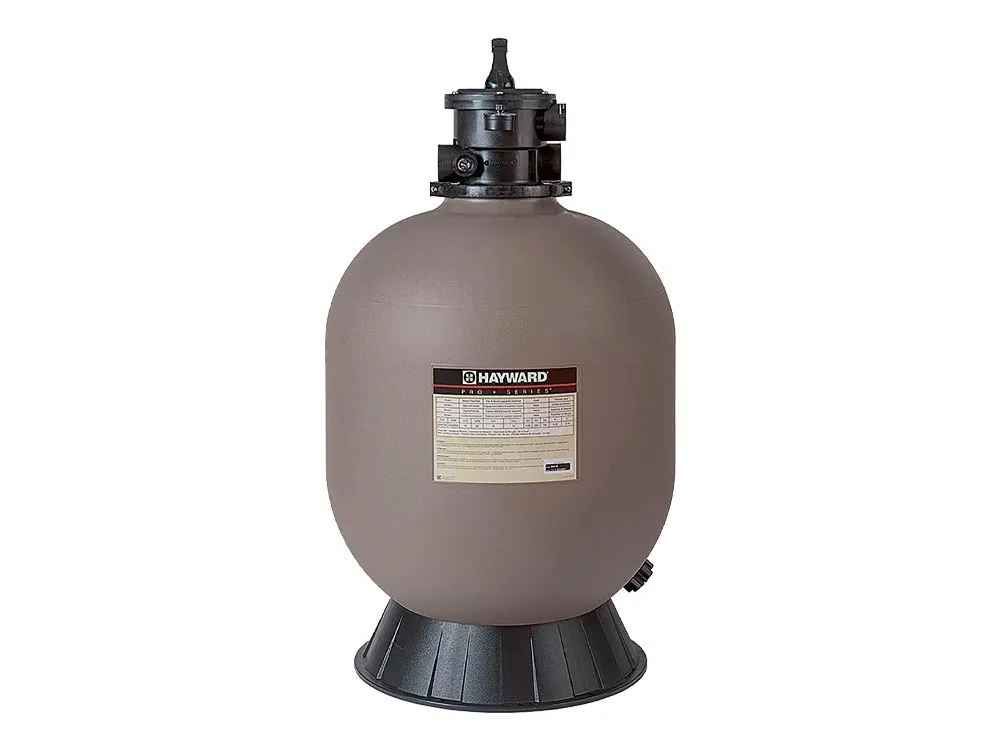

Filtr piaskowy do basenu Hayward ProSeries HB Top S244TXE – 14 m³/h, D600

Hayward ProSeries HB Top S244TXE to filtr piaskowy z górnym zaworem 6-drogowym, przeznaczony do mechanicznego oczyszczania wody w średnich i większych basenach prywatnych. Model osiąga wydajność 14 m³/h i współpracuje z instalacją basenową 50 mm.

Filtr jest przeznaczony orientacyjnie do basenów o objętości do około 56 m³. Do prawidłowej pracy wymaga około 150 kg piasku kwarcowego lub kompatybilnego złoża szklanego. Pompa i materiał filtracyjny nie znajdują się w zestawie.

Model jest handlowo oznaczany jako D600, natomiast rzeczywista średnica zbiornika podawana przez producenta wynosi 612 mm. Zbiornik wykonano z odpornego na korozję rozdmuchiwanego polietylenu, przystosowanego do pracy z wodą chlorowaną i słoną.

Do jakiego basenu pasuje Hayward S244TXE?

Hayward S244TXE jest przeznaczony przede wszystkim do basenów prywatnych o objętości do około 56 m³. Sprawdzi się w instalacji wykonanej w średnicy 50 mm, w której rzeczywisty przepływ wody nie przekracza 14 m³/h.

Model będzie odpowiedni między innymi do:

• średniego lub większego basenu przydomowego,
• basenu ogrodowego użytkowanego przez cały sezon,
• prywatnego basenu wewnętrznego,
• instalacji hydraulicznej wykonanej w średnicy 50 mm,
• układu wymagającego większej wydajności niż S210TXE,
• instalacji, w której preferowany jest zawór zamontowany na górze zbiornika.

Przy wydajności 14 m³/h filtr może teoretycznie przetłoczyć około 56 m³ wody w ciągu czterech godzin. Podaną objętość basenu należy jednak traktować orientacyjnie. Rzeczywisty czas pełnego obiegu zależy od wydajności pompy w punkcie pracy, długości przewodów, liczby kolan, wysokości podnoszenia oraz oporów innych urządzeń.

Przy basenie o objętości zbliżonej do 56 m³ należy uwzględnić również temperaturę wody, liczbę kąpiących się i ilość zanieczyszczeń trafiających do niecki. Jeżeli potrzebny jest większy zapas powierzchni filtracyjnej, można rozważyć model S0310TXE o wydajności 22 m³/h.

S244TXE jest samym filtrem i nie zawiera pompy. Pompę należy dobrać na podstawie jej charakterystyki i rzeczywistego punktu pracy po podłączeniu całej instalacji.

Jak działa filtr piaskowy Hayward ProSeries HB Top?

Za obieg wody odpowiada osobno dobrana pompa basenowa. Pobiera ona wodę ze skimmera, odpływu dennego lub innego punktu ssawnego, a następnie kieruje ją do zaworu Vari-Flo zamontowanego na górze zbiornika.

W standardowym trybie FILTER woda przepływa przez warstwę piasku kwarcowego albo odpowiedniego złoża szklanego. Pomiędzy ziarnami zatrzymywane są zanieczyszczenia mechaniczne, takie jak:

• piasek, kurz i drobny pył,
• fragmenty liści i roślin,
• włosy oraz pozostałości organiczne,
• część zawiesiny powodującej zmętnienie wody,
• cząstki połączone przez prawidłowo zastosowany koagulant.

Dokładność filtracji serii ProSeries HB wynosi około 40–50 mikronów. Oczyszczona woda jest odbierana przez dolny układ kolektorów, a następnie przez rurę centralną i zawór wraca do dysz napływowych basenu.

Filtracja mechaniczna nie zastępuje dezynfekcji. Filtr zatrzymuje zanieczyszczenia stałe, natomiast za ograniczanie rozwoju bakterii i glonów odpowiada właściwe uzdatnianie wody oraz utrzymywanie prawidłowego poziomu pH.

Wraz z gromadzeniem się zanieczyszczeń rosną opory przepływu i ciśnienie wskazywane przez manometr. Po pierwszym uruchomieniu warto zanotować ciśnienie czystego filtra. Będzie ono punktem odniesienia przy określaniu momentu kolejnego płukania.

Wydajność, złoże i prawidłowe płukanie filtra

Hayward S244TXE ma powierzchnię filtracyjną 0,28 m² i wydajność 14 m³/h. Pompa współpracująca z filtrem nie powinna wymuszać większego rzeczywistego przepływu.

Zbyt wysoka prędkość przepływu może:

• pogorszyć zatrzymywanie drobnych zanieczyszczeń,
• zwiększyć ciśnienie w zbiorniku i przewodach,
• nadmiernie obciążyć zawór i połączenia hydrauliczne,
• powodować wynoszenie drobnego materiału filtracyjnego,
• utrudnić równomierne płukanie złoża.

Do napełnienia zbiornika potrzeba około 150 kg złoża filtracyjnego. Producent zaleca materiał o granulacji około 0,4–0,8 mm. Można zastosować odpowiedni piasek kwarcowy albo kompatybilne złoże szklane zgodnie z zaleceniami producenta danego materiału.

Nie należy używać złoża o przypadkowej granulacji. Zbyt drobne ziarna mogą przedostawać się przez szczeliny kolektorów, natomiast zbyt grube mogą pogarszać zatrzymywanie drobniejszych zanieczyszczeń.

Przed wsypaniem złoża zbiornik należy napełnić mniej więcej do połowy wodą. Woda amortyzuje spadający materiał i ogranicza ryzyko uszkodzenia kolektorów. Otwór rury centralnej należy zabezpieczyć przed przedostaniem się piasku.

Po pierwszym napełnieniu należy przeprowadzić uruchomienie filtra:

1. wyłączyć pompę i ustawić zawór w pozycji BACKWASH,
2. uruchomić pompę i płukać złoże przez co najmniej 2 minuty,
3. wyłączyć pompę i ustawić zawór w pozycji RINSE,
4. uruchomić pompę na około 1 minutę lub do uzyskania czystej wody we wzierniku,
5. ponownie wyłączyć pompę i ustawić zawór w pozycji FILTER,
6. uruchomić filtrację i zanotować początkowe ciśnienie.

Przed każdą zmianą położenia zaworu pompę należy bezwzględnie wyłączyć. Obracanie dźwigni przy pracującej pompie może uszkodzić zawór, jego uszczelnienie oraz pozostałe elementy instalacji.

Hayward zaleca wykonanie płukania wstecznego, gdy ciśnienie wzrośnie o około 0,7 bar względem wartości zanotowanej na czystym filtrze. Wcześniejszego płukania może wymagać również zauważalny spadek przepływu na dyszach napływowych.

Po każdym cyklu BACKWASH należy uruchomić funkcję RINSE. Pozwala to odprowadzić pozostałe zanieczyszczenia do przewodu odpływowego zamiast do basenu.

Konstrukcja, zawór Vari-Flo i dane techniczne

Zbiornik Hayward ProSeries HB wykonano z rozdmuchiwanego polietylenu. Materiał jest odporny na korozję, środki stosowane do uzdatniania wody oraz warunki atmosferyczne. Filtr może współpracować zarówno z wodą chlorowaną, jak i słoną.

Wewnętrzne kolektory osadzono na ruchomych połączeniach, co ułatwia ich prawidłowe ułożenie podczas montażu i późniejszej obsługi. Korek spustowy umożliwia opróżnienie zbiornika przed okresem zimowym.

Górny zawór Vari-Flo umożliwia korzystanie z sześciu podstawowych trybów:

• FILTER – standardowa filtracja wody,
• BACKWASH – płukanie złoża w przeciwnym kierunku,
• RINSE – dopłukanie złoża po BACKWASH,
• WASTE – odprowadzanie wody bez filtracji,
• RECIRCULATE – obieg wody z pominięciem złoża,
• CLOSED – zamknięcie przepływu przy wyłączonej pompie.

Filtr ma przyłącza 1½″, przeznaczone do instalacji PVC-U 50 mm. Model S244TXE jest największym filtrem w serii ProSeries HB Top wykorzystującym przyłącza 50 mm. Większe modele S0310TXE i S0360TXE wymagają instalacji 63 mm.

Ze względu na rzeczywistą średnicę 612 mm, wysokość 1097 mm oraz około 150 kg złoża urządzenie należy ustawić na stabilnym, równym i odpowiednio nośnym podłożu. Nad filtrem należy pozostawić co najmniej 650 mm wolnego miejsca potrzebnego do otwarcia i obsługi serwisowej.

Dane techniczne Hayward S244TXE

Porównanie filtrów Hayward ProSeries HB Top

Wskazówka eksperta – S244TXE czy S0310TXE?

S244TXE jest największym modelem serii ProSeries HB Top przeznaczonym do standardowej instalacji 50 mm. Większy S0310TXE ma już przyłącza 63 mm, dlatego jego wybór może wymagać zmiany średnicy rurociągu i ponownego sprawdzenia całej hydrauliki.

Do basenu o objętości wyraźnie poniżej 56 m³ S244TXE zapewnia rozsądny zapas powierzchni filtracyjnej bez konieczności przechodzenia na instalację 63 mm. Jeżeli niecka ma objętość zbliżoną do wartości granicznej, jest intensywnie użytkowana albo wymaga krótszego czasu obiegu, warto rozważyć większy model.

Dobierając pompę, nie należy kierować się wyłącznie jej wydajnością maksymalną. Trzeba sprawdzić rzeczywisty przepływ przy oporach instalacji oraz upewnić się, że pompa zapewni skuteczne płukanie 150 kg złoża.
