Pompa dozująca pH Aquajoy SPH Smart Plus 1,6 l/h + zestaw pH
Dostępność: Dostępny
Czas wysyłki: 48 godzin
Koszt wysyłki: od 0,00 zł
Numer katalogowy: 43690
Sterowanie / pomiar: Automatyczne pH, Pro Band
Kontrola odczynnika: pH
Regulacja dozowania: Automatyczna
Objętość basenu do: 250 m³
Wydajność: 1.6 l/h
Rodzaj pompy: Perystaltyczna
- Opis produktu
Aquajoy SPH Smart Plus 1,6 l/h to zaawansowana perystaltyczna pompa dozująca pH do basenu, która łączy pomiar pH z automatycznym sterowaniem dozowaniem preparatu do jego korekty. Elektroda pH przekazuje aktualny wynik do sterownika, a urządzenie steruje dozowaniem względem ustawionej wartości docelowej zgodnie z wybranym trybem pracy.
Smart Plus oferuje dozowanie proporcjonalne Pro Band, tryb stały i zmienny, zabezpieczenie OFA, czujnik poziomu preparatu oraz komunikację RS485 / Modbus. Maksymalna wydajność pompy wynosi 1,6 l/h.
Automatyczny regulator i pompa dozująca pH do basenu
Aquajoy SPH Smart Plus umożliwia automatyczne dozowanie chemii do regulacji pH na podstawie rzeczywistego wyniku pomiaru. Sprzedawany zestaw zawiera elektrodę pH oraz elementy potrzebne do wykonania układu pomiarowo-dozującego.
Zakres pomiarowy wynosi 3,0–10,0 pH, natomiast wartość docelową można ustawić w zakresie 6,0–8,0 pH. Pompa steruje dozowaniem odpowiednio do wyniku pomiaru i wybranego przez użytkownika trybu pracy.
SPH Smart Plus może pełnić funkcję automatycznego regulatora pH do basenu oraz pompy dozującej odpowiednio dobrany preparat pH Minus lub pH Plus, zależnie od konfiguracji instalacji i rodzaju stosowanej chemii.
Pro Band – proporcjonalne dozowanie pH
W trybie Pro Band sterownik wykorzystuje różnicę pomiędzy aktualnym wynikiem pomiaru a wartością zadaną do regulowania czasu pracy pompy w ramach 300-sekundowego cyklu.
W miarę zbliżania się pH do wartości docelowej czas dozowania jest zmniejszany. Pozwala to łagodniej prowadzić korektę w pobliżu ustawionej wartości pH.

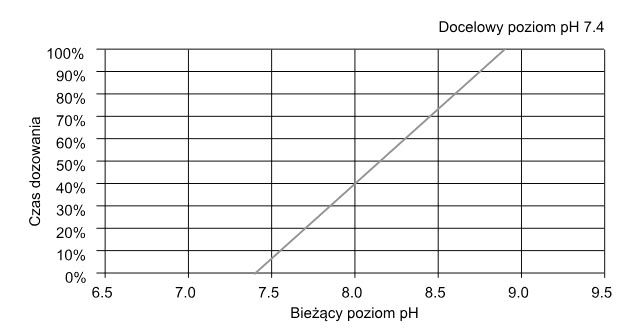

Przykład działania Pro Band dla zadanej wartości pH 7,4.
Trzy tryby automatycznego dozowania
Czas dozowania zmienia się wraz ze zbliżaniem aktualnego wyniku do ustawionej wartości pH. Cykl regulacji trwa 300 sekund.
Pompa dozuje z wydajnością do 1,6 l/h do osiągnięcia ustawionej wartości pH wskazywanej przez elektrodę.
Dozowanie jest przeplatane przerwami aż do osiągnięcia ustawionej wartości pH. Czas pracy i pauzy można ustawić w zakresie od 1 do 360 sekund.
OFA i kontrola poziomu preparatu
Jeżeli zadana wartość pH nie zostanie osiągnięta w określonym czasie, funkcja OFA zatrzymuje dozowanie i uruchamia alarm.
Przy braku reagenta czujnik poziomu blokuje pracę pompy. Pozwala to zatrzymać dozowanie po opróżnieniu zbiornika z preparatem.
RS485 / Modbus i możliwości rozbudowy
SPH Smart Plus posiada komunikację RS485 / Modbus, dzięki której może zostać zintegrowana z kompatybilnym sterownikiem lub nadrzędnym systemem automatyki. Zakres dostępnego zdalnego sterowania i monitorowania zależy od zastosowanego systemu.
Urządzenie umożliwia również rozbudowę instalacji m.in. o opcjonalny czujnik temperatury PT100, elektrodę Rx / ORP, wodomierz impulsowy, dodatkową pompę dozującą lub zewnętrzny przekaźnik alarmowy.
Jak działa perystaltyczna pompa dozująca?
Obracające się rolki kolejno ściskają elastyczną rurkę roboczą, powodując zasysanie preparatu ze zbiornika i jego podawanie do instalacji. Dozowana ciecz przepływa wewnątrz rurki i nie ma bezpośredniego kontaktu z mechanizmem napędowym pompy.
W modelu SPH Smart Plus zastosowano rurkę Santoprene. Jest ona elementem eksploatacyjnym i wymaga okresowej kontroli oraz wymiany. Przed zastosowaniem konkretnego preparatu należy sprawdzić jego kompatybilność z materiałami układu dozującego.
Najważniejsze parametry techniczne
| Model | Aquajoy SPH Smart Plus |
| Rodzaj pompy | perystaltyczna |
| Kontrolowany parametr | pH |
| Sterowanie dozowaniem | automatyczne wg pomiaru pH |
| Tryby dozowania | proporcjonalny / stały / zmienny |
| Pro Band | tak |
| OFA | tak |
| Zakres pomiaru pH | 3,0–10,0 pH |
| Zakres wartości zadanej pH | 6,0–8,0 pH |
| Elektroda pH | w zestawie |
| Obsługa elektrody Rx / ORP | tak, elektroda opcjonalna |
| Czujnik poziomu | tak, w zestawie |
| Komunikacja | RS485 / Modbus |
| Wydajność | do 1,6 l/h |
| Ciśnienie pracy | do 1,5 bar |
| Zalecana objętość basenu | do 250 m³ |
| Rurka robocza | Santoprene |
| Przewody | 4 / 6 mm |
| Zasilanie | 230 V |
| Pobór mocy | 10 W |
| Stopień ochrony | IP65 |
| Wymiary | 185 × 124 × 110 mm |
| Masa | ok. 1 kg |

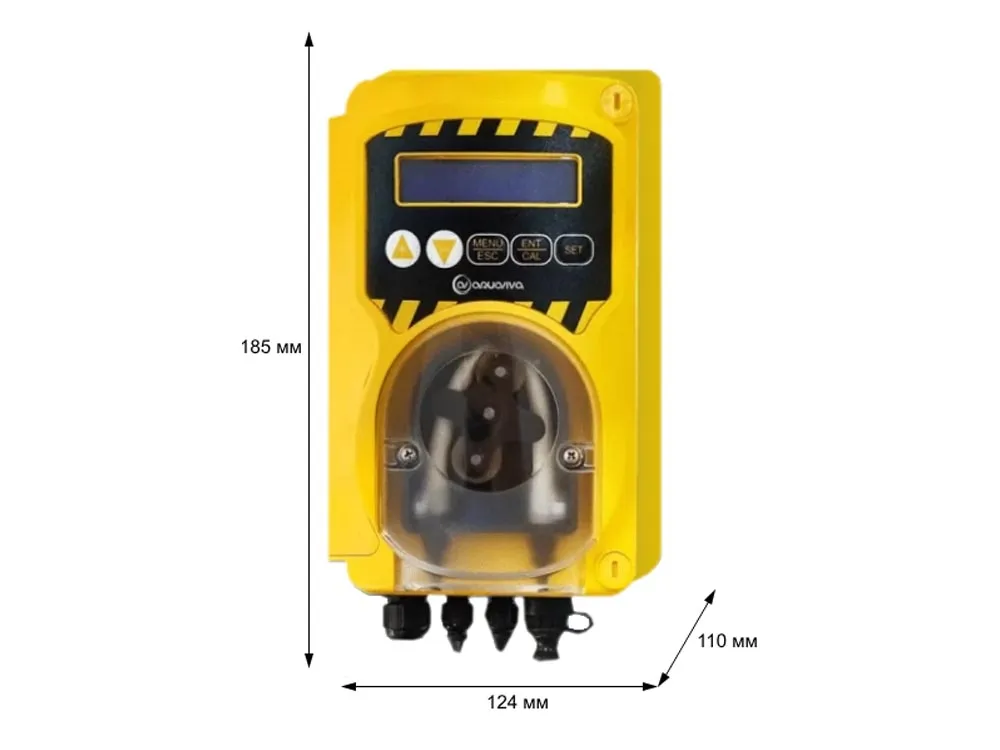

Wymiary Aquajoy SPH Smart Plus
Wymiary urządzenia wynoszą 185 × 124 × 110 mm. Kompaktowa konstrukcja ułatwia montaż pompy w pomieszczeniu technicznym. Przy planowaniu miejsca należy pozostawić odpowiednią przestrzeń na przewody, elektrodę, czujniki oraz późniejszą obsługę głowicy perystaltycznej.

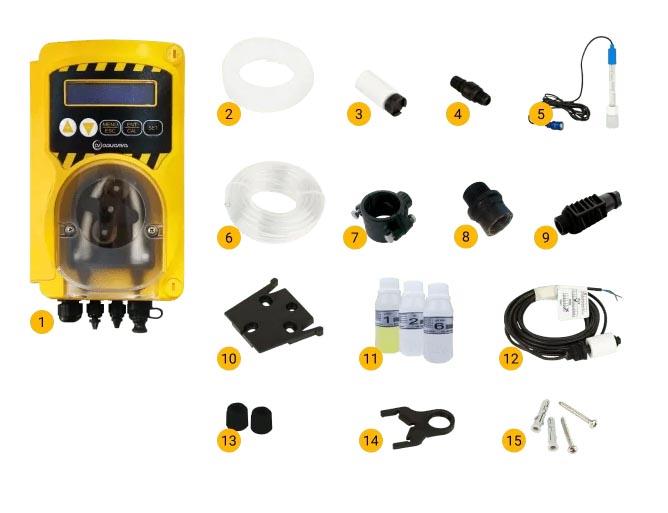

Zawartość zestawu Aquajoy SPH Smart Plus
- pompa dozująca Aquajoy SPH Smart Plus,
- elektroda pH,
- uchwyt elektrody PSS3,
- 2 obejmy montażowe PSS3,
- roztwory kalibracyjne pH 4 i pH 7 oraz woda,
- czujnik poziomu preparatu z uchwytem,
- filtr zasysający,
- zawór wtryskowy FPM,
- adapter zaworu wtryskowego,
- rurka PVC 4/6 mm,
- rurka PE 4/6 mm,
- wspornik i elementy montażowe,
- instrukcja.
Montaż pompy i elektrody pH
Pompę i elektrodę pH należy zamontować zgodnie z instrukcją urządzenia. Punkt pomiarowy powinien zapewniać stabilne warunki pracy elektrody, natomiast punkt wtrysku preparatu należy umieścić tak, aby świeżo dozowana chemia nie wpływała bezpośrednio na wynik pomiaru.
Przed pierwszym uruchomieniem należy wykonać kalibrację elektrody, sprawdzić szczelność przewodów oraz prawidłowe działanie czujnika poziomu. Rurka perystaltyczna jest elementem eksploatacyjnym i wymaga okresowej kontroli.
