Pompa dozująca Redox Aquajoy SMV Smart Plus 1,6 l/h + zestaw Rx

Aquajoy SMV Smart Plus 1,6 l/h to zaawansowana perystaltyczna pompa dozująca Redox do basenu, która łączy pomiar Rx / ORP z automatycznym sterowaniem dozowaniem środka dezynfekcyjnego. Elektroda Rx przekazuje aktualny wynik do sterownika, a urządzenie steruje dozowaniem względem ustawionej wartości docelowej zgodnie z wybranym trybem pracy.

Smart Plus oferuje dozowanie proporcjonalne Pro Band, tryb stały i zmienny, zabezpieczenie OFA, czujnik poziomu preparatu oraz komunikację RS485 / Modbus. Maksymalna wydajność pompy wynosi 1,6 l/h.

Automatyczny regulator i pompa dozująca Redox do basenu

Aquajoy SMV Smart Plus umożliwia automatyczne dozowanie środka dezynfekcyjnego na podstawie rzeczywistego pomiaru potencjału Redox. Sprzedawany zestaw zawiera elektrodę Rx oraz elementy potrzebne do wykonania układu pomiarowo-dozującego.

Zakres pomiarowy wynosi 200–999 mV, natomiast wartość docelową można ustawić w zakresie 400–850 mV. Pompa steruje dozowaniem odpowiednio do wyniku pomiaru i wybranego przez użytkownika trybu pracy.

SMV Smart Plus może sterować dozowaniem kompatybilnego płynnego środka dezynfekcyjnego, np. podchlorynu sodu, dostosowując pracę pompy do aktualnego wyniku Rx / ORP.

Co mierzy Redox / Rx / ORP?

Redox, Rx i ORP odnoszą się do potencjału oksydacyjno-redukcyjnego wody, wyrażanego w miliwoltach. Parametr ten jest wykorzystywany w automatyce basenowej do sterowania dozowaniem środka dezynfekcyjnego.

Na wartość ORP wpływają m.in. ilość aktywnego środka dezynfekcyjnego, pH, temperatura i aktualne obciążenie wody. Dlatego stabilne parametry wody, w szczególności pH, mają znaczenie dla prawidłowej pracy automatycznej regulacji Redox.

Pro Band – proporcjonalne dozowanie według Rx

W trybie Pro Band sterownik wykorzystuje różnicę pomiędzy aktualnym wynikiem Rx a wartością zadaną do regulowania czasu pracy pompy w ramach 300-sekundowego cyklu.

W miarę zbliżania się wartości Redox do poziomu docelowego czas dozowania jest zmniejszany. Pozwala to łagodniej prowadzić regulację w pobliżu ustawionej wartości Rx.

Trzy tryby automatycznego dozowania

OFA i kontrola poziomu preparatu

RS485 / Modbus i możliwości rozbudowy

SMV Smart Plus posiada komunikację RS485 / Modbus, dzięki której może zostać zintegrowana z kompatybilnym sterownikiem lub nadrzędnym systemem automatyki. Zakres dostępnego zdalnego sterowania i monitorowania zależy od zastosowanego systemu.

Urządzenie umożliwia również rozbudowę instalacji m.in. o opcjonalny czujnik temperatury PT100, elektrodę pH, wodomierz impulsowy, dodatkową pompę dozującą lub zewnętrzny przekaźnik alarmowy.

Jak działa perystaltyczna pompa dozująca?

Obracające się rolki kolejno ściskają elastyczną rurkę roboczą, powodując zasysanie preparatu ze zbiornika i jego podawanie do instalacji. Dozowana ciecz przepływa wewnątrz rurki i nie ma bezpośredniego kontaktu z mechanizmem napędowym pompy.

W modelu SMV Smart Plus zastosowano rurkę Santoprene. Jest ona elementem eksploatacyjnym i wymaga okresowej kontroli oraz wymiany. Przed zastosowaniem konkretnego preparatu należy sprawdzić jego kompatybilność z materiałami układu dozującego.

Najważniejsze parametry techniczne

Wymiary Aquajoy SMV Smart Plus

Wymiary urządzenia wynoszą 185 × 124 × 110 mm. Kompaktowa konstrukcja ułatwia montaż pompy w pomieszczeniu technicznym. Przy planowaniu miejsca należy pozostawić odpowiednią przestrzeń na przewody, elektrodę, czujniki oraz późniejszą obsługę głowicy perystaltycznej.

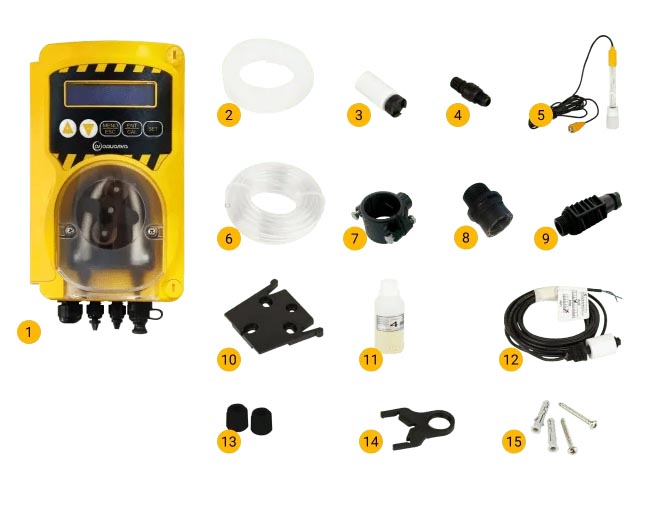

Zawartość zestawu Aquajoy SMV Smart Plus

• pompa dozująca Aquajoy SMV Smart Plus,
• elektroda Rx / ORP,
• roztwór kalibracyjny 475 mV,
• uchwyt elektrody PSS3,
• 2 obejmy montażowe PSS3,
• czujnik poziomu preparatu z uchwytem,
• filtr zasysający,
• zawór wtryskowy FPM,
• adapter zaworu wtryskowego,
• rurka PVC 4/6 mm,
• rurka PE 4/6 mm,
• wspornik i elementy montażowe,
• instrukcja.

Montaż pompy i elektrody Rx

Pompę i elektrodę Rx należy zamontować zgodnie z instrukcją urządzenia. Punkt pomiarowy powinien zapewniać stabilne warunki pracy elektrody, natomiast punkt wtrysku środka dezynfekcyjnego należy umieścić tak, aby świeżo dozowana chemia nie wpływała bezpośrednio na wynik pomiaru.

Przed pierwszym uruchomieniem należy wykonać kalibrację elektrody, sprawdzić szczelność przewodów oraz prawidłowe działanie czujnika poziomu. Rurka perystaltyczna jest elementem eksploatacyjnym i wymaga okresowej kontroli.
