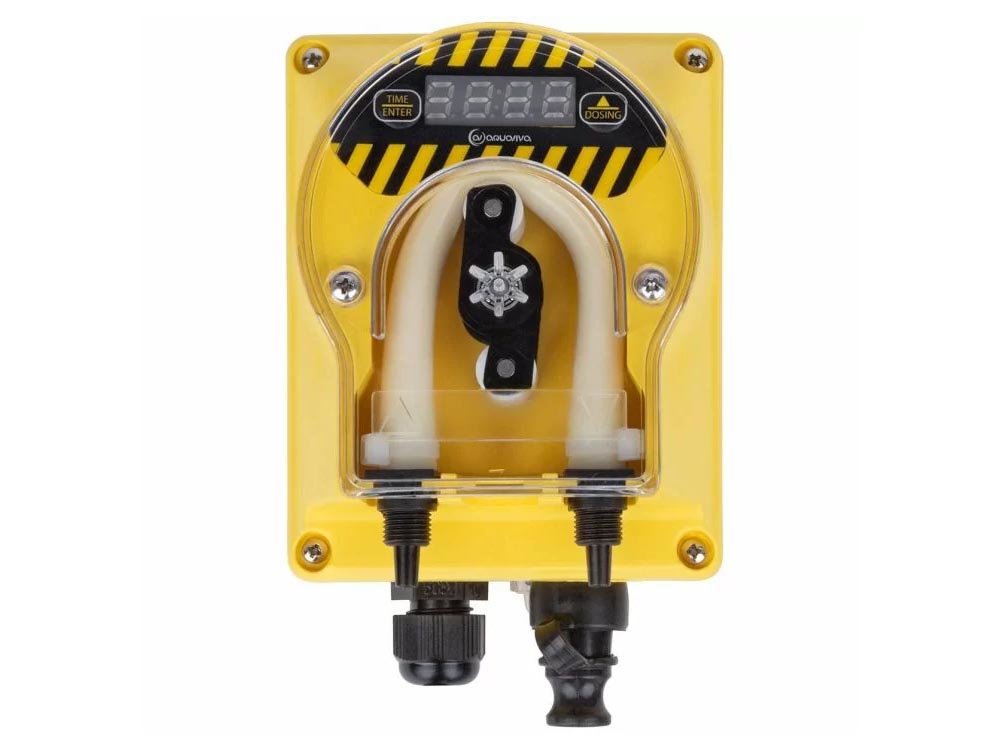

Pompa dozująca Redox Aquajoy SKRX Smart 1,5 l/h + zestaw Rx

Aquajoy SKRX Smart Rx 1,5 l/h to automatyczna pompa dozująca z kontrolą Redox / ORP, przeznaczona do sterowania dozowaniem płynnego środka dezynfekcyjnego w instalacji basenowej. Elektroda Rx mierzy potencjał Redox wody, a sterownik wykorzystuje wynik pomiaru do automatycznej regulacji pracy pompy względem ustawionej wartości docelowej.

Dzięki temu SKRX umożliwia automatyczne dozowanie chemii basenowej i sterowanie dezynfekcją bez konieczności ręcznego uruchamiania pompy przy każdej zmianie parametrów wody. Maksymalna wydajność wynosi 1,5 l/h, a zestaw zawiera elektrodę Rx, roztwór kalibracyjny oraz elementy potrzebne do wykonania układu pomiarowo-dozującego.

Automatyczna pompa dozująca z kontrolą Redox / ORP

Aquajoy SKRX Smart jest przeznaczona do automatycznego dozowania środka dezynfekcyjnego na podstawie rzeczywistego pomiaru potencjału Redox. W przeciwieństwie do pomp o stałej wydajności lub sterowanych wyłącznie czasowo urządzenie wykorzystuje odczyt elektrody Rx / ORP.

Użytkownik ustawia wymaganą wartość Redox, a układ pomiarowy kontroluje aktualny wynik i automatycznie steruje dozowaniem. SKRX może dzięki temu pracować jako regulator Redox / ORP i element systemu automatycznego dozowania chemii basenowej.

Zakres pomiarowy urządzenia wynosi 600–1000 mV, a rozdzielczość pomiaru 10 mV. Elektroda Rx jest podłączana do pompy poprzez złącze BNC.

Jak działa automatyczna regulacja Redox?

Elektroda Rx zamontowana w punkcie pomiarowym instalacji mierzy potencjał Redox wody i przekazuje wynik do sterownika. Urządzenie porównuje aktualną wartość z ustawionym poziomem docelowym i wykorzystuje tę informację do automatycznego sterowania pracą pompy dozującej.

SKRX może w ten sposób sterować automatycznym dozowaniem kompatybilnego płynnego środka dezynfekcyjnego, np. podchlorynu sodu, na podstawie pomiaru Redox. Przed zastosowaniem preparatu należy sprawdzić jego kompatybilność z materiałami układu dozującego.

Maksymalna wydajność pompy wynosi 1,5 l/h. Dla urządzenia wskazywana jest zalecana objętość basenu do 250 m³, jednak rzeczywiste zapotrzebowanie na środek dezynfekcyjny zależy od jego rodzaju i stężenia, parametrów wody oraz obciążenia basenu.

Co oznacza Redox / ORP w wodzie basenowej?

Potencjał Redox, określany również jako ORP, jest wyrażany w miliwoltach (mV) i opisuje właściwości utleniająco-redukcyjne wody. W automatyce basenowej parametr ten jest wykorzystywany do kontroli i sterowania procesem dezynfekcji.

Na wartość Redox wpływa m.in. skuteczność działania środka dezynfekcyjnego oraz pH wody. Dlatego pomiar ORP nie jest bezpośrednim pomiarem stężenia chloru, lecz może być wykorzystywany przez automatykę do sterowania jego dozowaniem.

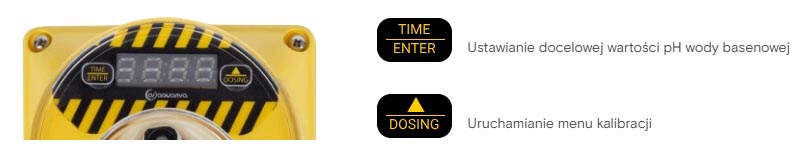

Tryby pracy MOM, ON i OFF

MOM – ręczne wymuszenie pracy
Pompa pracuje niezależnie od automatycznego pomiaru. Tryb może być wykorzystany m.in. podczas napełniania przewodów dozujących preparatem.

ON – automatyczna regulacja Redox
Normalny tryb pracy urządzenia. Pompa wykorzystuje odczyt elektrody Rx i ustawioną wartość docelową do automatycznego sterowania dozowaniem.

OFF – wyłączenie / tryb czuwania
Pompa nie realizuje normalnego dozowania. Tryb służy do zatrzymania pracy urządzenia.

Jak działa perystaltyczna pompa dozująca?

Obracające się rolki kolejno ściskają elastyczną rurkę roboczą, powodując zasysanie preparatu ze zbiornika i jego podawanie do instalacji. Dozowany reagent przepływa wewnątrz rurki i nie ma bezpośredniego kontaktu z mechanizmem pompy.

W modelu SKRX zastosowano rurkę Santoprene. Jest ona elementem eksploatacyjnym i wymaga okresowej kontroli. Materiał jest stosowany m.in. w układach dozowania podchlorynu sodu, jednak przed zastosowaniem konkretnego preparatu zawsze należy sprawdzić jego kompatybilność z całym układem.

Najważniejsze parametry techniczne

Wymiary pompy Aquajoy SKRX Smart

Wymiary urządzenia wynoszą 128 × 103 × 109 mm. Przy planowaniu instalacji należy pozostawić odpowiednią przestrzeń do prowadzenia przewodów, podłączenia elektrody oraz późniejszej obsługi głowicy perystaltycznej.

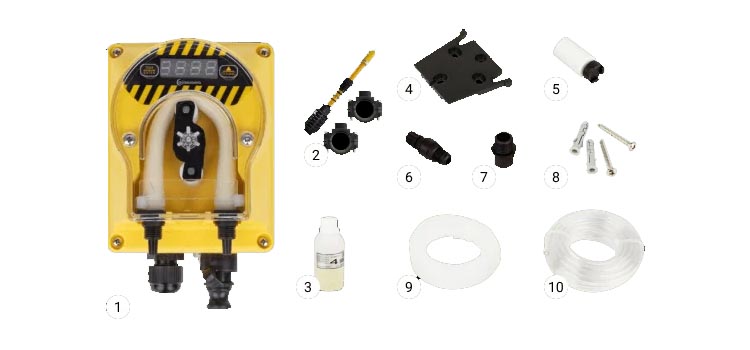

Zawartość zestawu Aquajoy SKRX Smart

• pompa perystaltyczna Aquajoy SKRX Smart Rx,
• elektroda Rx z uchwytem PPS3,
• 2 obejmy montażowe,
• roztwór kalibracyjny,
• filtr zasysania reagenta,
• zawór wtryskowy,
• adapter do zaworu wtryskowego,
• rurka PE do podawania reagenta – 2 m,
• rurka PVC do zasysania reagenta – 4 m,
• rurka robocza Santoprene,
• instrukcja.

Montaż pompy i elektrody Redox

Pompę oraz elektrodę Rx należy zamontować zgodnie z instrukcją urządzenia. Punkt pomiarowy powinien zapewniać prawidłowe warunki pracy elektrody, a punkt wtrysku preparatu należy umieścić tak, aby świeżo dozowana chemia nie wpływała bezpośrednio na wynik pomiaru.

W instalacjach, w których mogą występować prądy błądzące, warto również uwzględnić odpowiednie uziemienie punktu pomiarowego zgodnie z zaleceniami dla instalacji z elektrodami ORP.

Przed pierwszym uruchomieniem należy przeprowadzić kalibrację elektrody oraz sprawdzić szczelność przewodów zasysających i dozujących. Rurka perystaltyczna jest elementem eksploatacyjnym i wymaga okresowej kontroli.
