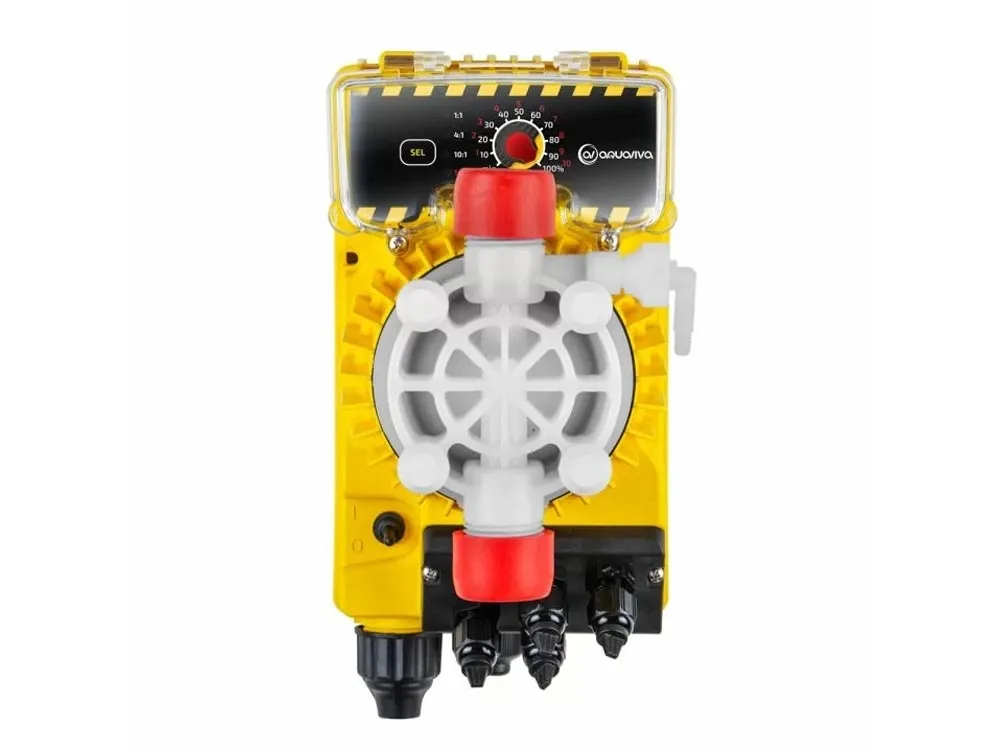

Pompa dozująca membranowa Aquaviva APG803 Universal 0.1 - 54 l/h

Membranowa pompa dozująca Aquaviva APG803 Universal to doskonałe rozwiązanie dla precyzyjnego dozowania chemikaliów do basenu, eliminując konieczność ingerencji człowieka. Wyposażona w sterowanie analogowe o regulowanej wydajności od 0.1 do 54 l/h, gwarantuje niezawodne działanie w szerokim zakresie przepływu, co sprawia, że jest idealnym wyborem dla różnorodnych zastosowań.

Dozowanie proporcjonalne jest realizowane zgodnie z sygnałem wodomierza w czterech różnych trybach lub z sygnału stacji sterowania dozowaniem Aquaviva. Stacja sterowania dozowaniem Aquaviva oraz wodomierz są dostępne osobno, co zapewnia elastyczność i możliwość dopasowania systemu do konkretnych potrzeb użytkownika.

Ponadto, pompa umożliwia ręczną regulację wydajności w zakresie od 0 do 100% zarówno w trybie proporcjonalnym, jak i stałym. Ta funkcja daje użytkownikowi pełną kontrolę nad procesem dozowania, umożliwiając dostosowanie ilości dozowanego reagenta do indywidualnych wymagań.

Dodatkowo, możliwość podłączenia czujnika kontroli poziomu umożliwia zablokowanie pracy pompy po wyczerpaniu się reagenta płynnego, co zwiększa bezpieczeństwo i skuteczność działania systemu. Czujnik jest dostarczany wraz z pompą dozującą, co zapewnia kompleksowe wsparcie dla użytkownika.

Przełącznik dwupozycyjny rozszerza funkcjonalność sprzętu, umożliwiając jeszcze bardziej precyzyjne dostosowanie parametrów pracy. Stopień ochrony przed kurzem i wilgocią IP65 zapewnia niezawodność i trwałość urządzenia nawet w trudnych warunkach środowiskowych. Dzięki temu pompa dozująca Aquaviva APG803 Universal jest niezastąpionym narzędziem do utrzymania optymalnych warunków sanitarnych w basenach, spełniając najwyższe standardy jakości i efektywności.

Idealne rozwiązanie do łatwiej i szybkiej pielęgnacji wody
pompa samodzielnie dodaje chemię do basenu

Automatyczne dozowanie dowolnej chemi płynnej
do basenów o pojemności do 1500 m³

Niezawodność i wytrzymałość
Super mocna membrana z PTFE odporna na reagenty chemiczne

Analogowy regulator wydajności od 0 do 100%
Łatwość sterowania

Dozowanie proporcjonalne
zgodnie z impulsem zewnętrznym lub sygnałem wodomierza

Ręczna regulacja dozowania w trybie ciągłym



Pompa automatycznie dozuje dowolny reagent zgodnie z wybranym procentem maksymalnej wydajności: od 0 do 100%. Przy 100% obciążeniu wydajność wynosi od 20 do 54 l/h, w zależności od ciśnienia w instalacji rurociągowej basenu. Aby ustawić wydajność od 0.1 do 54 l/h, należy przekręcić pokrętło potencjometru do żądanej pozycji względem białej skali.

Tryb dozowania proporcjonalnego względem aktualnego sygnału stacji sterowania dozowaniem

Pompa dozuje reagent proporcjonalnie do wielkości odbieranego sygnału ze stacji sterowania dozowaniem Aquaviva w zakresie od 4 do 20 mA.

- Sygnał 4 mA – zatrzymanie dozowania.
- Sygnał 20 mA – pompa dozuje reagent z maksymalną określoną wydajnością.

Istnieje możliwość regulowania objętości wtrysku dozowanego reagenta od 0 do 100% za pomocą białej skali potencjometru.

Tryby dozowania proporcjonalnego względem sygnału zewnętrznego z wodomierza z wyjściem impulsowym


Aby wybrać tryb pracy, należy nacisnąć przycisk SEL, aż zapali się odpowiednia dioda LED.

Mnożenie sygnału 1:n - od 1 do 10 wtrysków na 1 sygnał

Liczba wtrysków dozowanego reagenta jest regulowana w zakresie od 1 do 10 dla każdego otrzymanego impulsu za pomocą czerwonej skali potencjometru.


Dzielenie sygnału 1:n - od 1 do 10 wtrysków na 1 sygnał

- Dzielenie sygnału 1:1
Pompa dokonuje 1 wtrysku po otrzymaniu 1 impulsu.

- Dzielenie sygnału 10:1
Pompa dokonuje 1 wtrysku po otrzymaniu 10 impulsów.

- Dzielenie sygnału 4:1
Pompa dokonuje 1 wtrysku po otrzymaniu 4 impulsów.

Istnieje możliwość regulowania objętości wtrysku dozowanego reagenta od 0 do 100% za pomocą białej skali potencjometru.

Łatwość sterowania


Funkcjonalności pompy dozującej


1,2 - Podłączenie przekaźnika alarmowego:
umożliwia zdalną kontrolę dostępności reagenta. Przekaźnik sprzedawany jest osobno.

3,4 - Podłączenie do stacji sterowania dozowaniem Aquaviva:
umożliwia dozowanie reagenta zgodnie z sygnałem wejściowym od 4 do 20 mA. Stacja sprzedawana jest osobno.

5 - Nie jest używane.

6,7 - Podłączenie wodomierza:
umożliwia dozowanie reagenta zgodnie z sygnałami impulsowymi wodomierza.
Wodomierz sprzedawany jest osobno.

8 - Blok z 6 dwupozycyjnych przełączników
rozszerza funkcjonalność pompy.

9 - Podłączenie czujnika kontroli poziomu reagenta płynnego:
po wyczerpaniu reagentów wskaźnik na panelu sterowania zapala się na czerwono, pompa zostaje zablokowana, co z kolei przedłuża jej żywotność.
Czujnik jest dostarczany wraz z pompą dozującą.

Blok dwupozycyjnych przełączników


Blok umieszczony na płytce elektronicznej pompy dozującej składa się z 6 dwupozycyjnych przełączników.
Każdy przełącznik przewiduje 2 pozycje: OFF i ON:

1. Blokowanie wyboru trybu pracy pompy
OFF — przycisk SEL służy do wyboru trybu pracy pompy.
ON — przycisk SEL służy do włączania i wyłączania pompy.

2. Blokowanie zakończenia pracy w przypadku braku reagenta
OFF — w przypadku podłączenia czujnika poziomu, po wyczerpaniu reagenta płynnego zapala się czerwona dioda LED, a pompa przestaje działać. ON — w tych samych warunkach zapala się czerwona dioda, ale pompa kontynuuje działanie.

3. Przełączanie trybów działania przekaźnika alarmowego
OFF — przekaźnik alarmowy jest normalnie otwarty i zamyka się, gdy skończy się reagent.
ON — przekaźnik alarmowy jest normalnie zamknięty i otwiera się, gdy skończy się reagent.

4. Blokowanie potencjometru w trybie dozowania zgodnie z sygnałem wodomierza*
OFF — możliwość regulacji objętości wtrysku za pomocą potencjometru.
ON — brak możliwości regulacji objętości wtrysku za pomocą potencjometru.
*Przełącznik jest aktywny tylko w przypadku pracy pompy zgodnie z zewnętrznym sygnałem impulsowym wodomierza w trybach 1:1, 4:1, 10:1 i 1:n.
5. Nie jest używane.
6. Nie jest używane.

Maksymalna wydajność pompy dozującej w zależności od ciśnienia w instalacji rurociągowej basenu


Maksymalna wydajność pompy może być regulowana w zakresie od 20 do 54 l/h w zależności od ciśnienia w instalacji rurociągowej. Z reguły ciśnienie w instalacji rurociągowej basenu nie przekracza 2 barów, dlatego w razie potrzeby można zwiększyć szybkość dozowania do 40 l/h.


Charakterystyka



Rodzaj pompy, materiał podzespołu kontaktującego z reagentami	Membranowa, membrana PTFE
Typ dozowania	Stałe i proporcjonalne
Typ sterowania	Analogowe: potencjometr + przycisk ustawienia trybu +dwupozycyjny przełącznik blokowaniapanelu sterowania i ustawień czujnika poziomu + 5 wskaźników LED trybów dozowania + 1 wskaźnik braku reagenta
Możliwość regulacji częstotliwości wtrysku, wtrysk/min	Tak, proporcjonalne dozowanie automatyczne: zgodnie z sygnałem stacjisterowania dozowaniem Aquaviva (od 4 do 20 mA), a także od 1 do 10 wtrysków na 1 sygnał wodomierza lub 1 wtrysk na1/4/10 sygnałów wodmierza
Możliwość regulacji wydajności od 0 do 100%	Tak (od 0 do 100% za pomocą potencjometru)
Podłączanie elektrod pH	Nie
Podłączanie elektrod Rx	Nie
Funkcja Pro Band – pompa zmniejsza intensywność pracy w miarę zbliżania się wskaźników do określonego zakresu	Nie
Funkcja Alarm Band – ochrona przed przedawkowaniem w przypadku awarii elektrody. Możesz ustawić wskaźniki, przy których pompa się zatrzyma	Nie
Funkcja OFA – alarm i zatrzymanie dozowania, jeśli żądany wskaźnik nie zostanie osiągnięty w określonym czasie	Nie
Podłączanie czujnika poziomu reagenta płynnego	Tak (czujnik w zestawie)
Podłączanie czujnika przepływu	Nie
Podłączenie czujnika temperatury	Nie
Podłączenie przycisku pilota zdalnego sterowania	Nie
Podłączenie wodomierza z wejściem impulsowym	Tak (wodomierz sprzedawany jest osobno)
Podłączenie do stacji kontroli dozowania Aquaviva	Tak, w trybie proporcjonalnym od 4 do 20 mA (stacja sprzedawana jest osobno)
Opóźnienie włączenia	Nie
Opóźnienie kalibracji	Nie
Zbieranie danych statystycznych	Nie
Timer	Nie
Hasło	Nie
Dopuszczalne ciśnienie w instalacji rurociągowej, bar	od 1 do 5
Średnia objętość wtrysku, cm³	od 1.11 do 3
Wydajność, l/h	od 0.1 do 54
Wydajność, wtrysk/min	od 0 do 300
Średnica przyłącza (wewnętrznego/zewnętrznego), mm	8/12
Stopień ochrony przed kurzem i wilgocią	IP65
Materiał obudowy	PP
Materiał głowicy dozującej pompy	PVDF
Materiał kulek w zaworach	Ceramika
Materiał zaworu zwrotnego	FPM-EPDM
Zasilanie, V	220
Moc, W	12

Schemat budowy



1	Głowica pompy z zaworem, uchwytem rury, zaciskiem rur i nakrętką pierścieniową, śrubami i podkładkami, pierścieniem uszczelniającym z membraną ochronną.
2	Podzespół zaworu: zasysanie + tłoczenie z kulkami ceramicznymi i uszczelkami z FPM i EPDM
3	Membrana
4	Panel przedni
5	Płytka sterująca
6	Tylny panel obudowy
7	Wspornik montażowy

Wymiary

Zawartość zestawu


L.p.	Nazwa komponentów
1	Pompa dozująca membranowa Aquaviva APG800 Universal 15 l/h
2	Wspornik montażowy do montażu na powierzchni pionowej lub poziomej
3	Filtr poboru reagenta
4	Zawór wtryskowy
5	Zestaw kształtek
6	Zestaw śrub
7	Uszczelnienia mechaniczne z FPM i EPDM
8	Rura PE do zasilania odczynnikami,2 m
9	Rurka z PVC do zasysania odczynników, 4 m
10	Czujnik poziomu odczynnika
11	Uchwyt czujnika poziomu

Pompy solenoidalne należą do najpopularniejszych urządzeń w dziedzinie urządzeń dozujących. Są bardziej kompaktowe niż modele tłokowe i elektryczne oraz znacznie bardziej wydajne niż pompy perystaltyczne. Membranowa pompa dozująca jest w stanie przepompować wystarczającą ilość reagenta pod podwyższonym ciśnieniem, dzięki czemu może być stosowana w prawie każdym obiekcie uzdatniania wody. Zasada działania takiej pompy opiera się na skurczu membrany, która wciąga i wypycha pompowaną ciecz przez głowicę roboczą urządzenia. Membrana napędzana jest prętem zasilanym przez cewkę elektromagnetyczną (solenoid).

Ceramiczne zawory kulowe zapobiegają cofaniu się płynu.

W pompach membranowych główną jednostką mającą kontakt z roztworem jest membrana.
Pompy dozujące Aquaviva posiadają membrany wykonane z PTFE o cyklu pracy do 5 lat.

Membrana jest głównym elementem pompy dozującej, który kontaktuje z reagentami. Pompy dozujące Aquaviva posiadają membrany wykonane wyłącznie z teflonu PTFE. Ten materiał polimerowy jest przeznaczony do pracy z agresywnymi reagentami chemicznymi.

PTFE jest odporny na kwasy, zasady i środki dezynfekujące. Żywotność membrany teflonowej przekracza 5 lat ciągłej pracy. Zdejmowana głowica robocza umożliwia szybką wymianę membrany pompy bez demontażu wyrobu.
